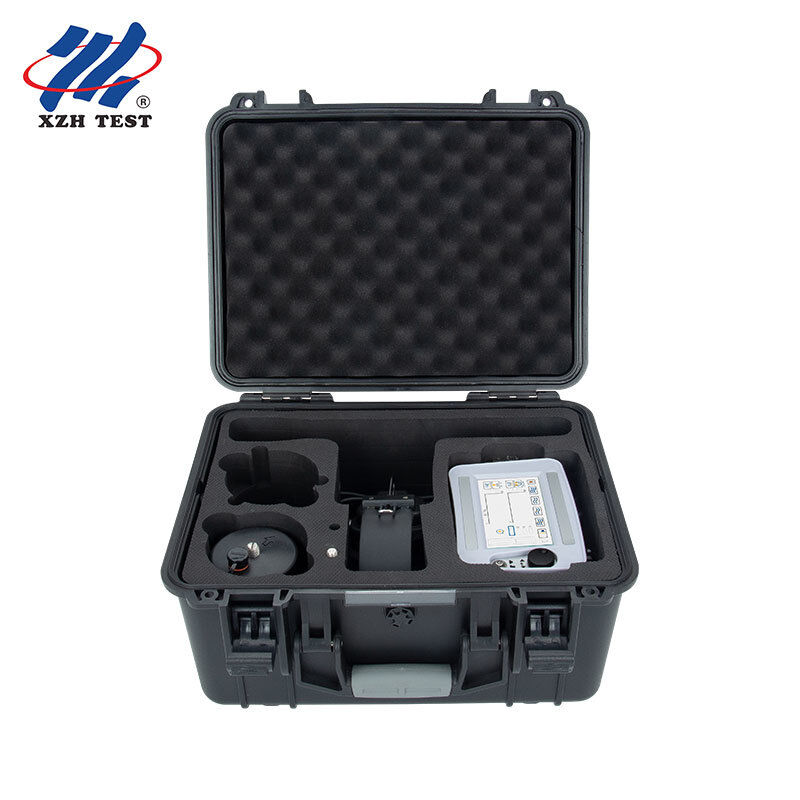

Cable Fault Pinpointer Acoustic Magnetic Synchronisation 5-inch Touchscreen Locating Instrument XHDD503B

De XHDD503B Cable Fault Pinpointer maakt gebruik van de akoestische en magnetische synchronisatie methode om een storing punt van de stroomkabel te bepalen.opgepikt en versterkt door de overeenkomstige sonde, en de precieze locatie van het storingspunt wordt bepaald door gehoor- en gezichtsbeoordeling.Het voltooit de precieze positionering van het kabelfoutpunt binnen het grof meetbereik en verzamelt het akoestische en magnetische tijdsverschil, waarbij de positioneringstechnologie en de path-assisted testing worden geïntegreerd om meerdere testmodi en rijke, uiteenlopende snelle informatie te bieden voor een efficiënte en nauwkeurige locatie van kabelfouten.

Dit instrument is geschikt voor storingen bij lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoge frequentie coaxiale kabels,kabel en ingebouwde draden van verschillende materialen voor straatlichten, dwarsdoorsneden en media, alsook lekkages met een hoge weerstand en flashoverfouten met een hoge weerstand.

Het apparaat gebruikt de akoestisch-magnetische synchronisatiemethode om de foutlocatie nauwkeurig te bepalen.op basis van de traditionele akoestische locatie-methode met de extra detectie en toepassing van elektromagnetische signalen.

Wanneer de hoogspanningsgenerator een slagontlading op de defecte kabel uitvoert, wordt het geluid dat wordt gegenereerd door de ontlading op het foutpunt naar de grond overgebracht.Het geluidssignaal wordt opgenomen door een zeer gevoelige sondeDe ingebouwde sonde ontvangt het magnetisch veldsignaal in realtime enGebruikend het principe dat het magnetisch veld zich veel sneller verspreidt dan het geluid, bepaalt de afstand van het foutpunt door het tijdsverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren.De sensorpositie wordt verplaatst om het punt met het kleinste akoestisch-magnetische tijdsverschil te vinden, en de exacte foutlocatie is eronder.

Traditionele akoestische locatie-instrumenten monitoren over het algemeen alleen met oortelefoons, of vertrouwen op de schommeling van de meterwijzer om het ontladingsgeluid op het foutpunt te identificeren.Aangezien het geluid van de ontlading in een oogwenk verdwijnt en niet veel verschilt van het geluid van de omgevingDe acustico-magnetische synchronisatiemethode vermijdt deze problemen op doeltreffende wijze.

De richtingsmodus van het instrument is de akoestische en magnetische modus:het toont automatisch de geluids- en magnetische veldsignalengolfvormen en berekent automatisch het tijdsverschil van de akoestische en magnetische signalenHet bedieningsinterface bestaat uit een golfvorm display area en een parameter adjustment area.

Het geluidskanaalfilter heeft een standaardbandbreedte van 100 Hz~1600 Hz. Voor verschillende locaties kunnen bijvoorbeeld passende filterparameters worden geselecteerd.op harde bodembedekkingen (zoals onder cement- en stenen platen) domineren de hoogfrequente componenten, terwijl op strand of bodembedekkingen de laagfrequente componenten domineren.

Voor het bepalen van de nauwkeurigheid van de akoestische en magnetische synchronisatie is een hoogspanningsinslagsignaalgenerator nodig die in een periodieke ontladingstoestand werkt.Bedradingsmethoden omvatten de fase-naar-aanscherpte methode (bij voorkeur wanneer er fase-naar-grond isolatie schade, aangezien de geluidsdemping van de ontlading klein is), de fase-naar-fase methode (voor een eenvoudige fase-naar-fasefout zonder gecombineerde aarding) en de bedradingsmethode voor een eenvoudige ontkoppelingsfout.

Voordat het kabelpad wordt aangegeven, moet het eerst duidelijk worden gedefinieerd; indien de tekengegevens onvolledig zijn, moet het pad worden gedetecteerd en gemarkeerd.Volgens de resultaten van de afstandsmeting en rekening houdend met de kabelkop spoel marge en het terrein, wordt de locatie van het foutpunt grofweg bepaald, in het algemeen binnen (grove afstandsmetingswaarde ± 50 m).Nadat het foutpunt is doorgedrongen en de ontladingscyclus van de hoogspanningspulsgenerator 3 ∼5 seconden is, begin direct boven de kabel in het geselecteerde gebied te wijzen.

Sluit de sensor van de puntensonde aan op de sensor aansluiting en de oortelefoon op de oortelefoon aansluiting.gericht in de richting van het leggen van kabels, selecteer de akoestisch-magnetische synchronisatiemodus en observeer de golfvorm tijdens het luisteren met de koptelefoon.Wanneer het geluid en het geluid / magnetische golfvormen worden gehoord en gezien, verplaats de sensorsonde om de 1 ̊2 m en controleer meer dan 2 ontladingscycli op elk punt.Blijf vooruitgaan totdat het geluid en de golfvorm niet meer te horen of te zien zijn en het tijdsverschil verandert van groot naar klein en terug naar grootVerhoog de drempelwaarde, verlaag de winst en verlaag het volume.en vind het punt waar het geluid en de golfvorm het grootst zijn samen met het punt waar het tijdsverschil het kleinste is..
