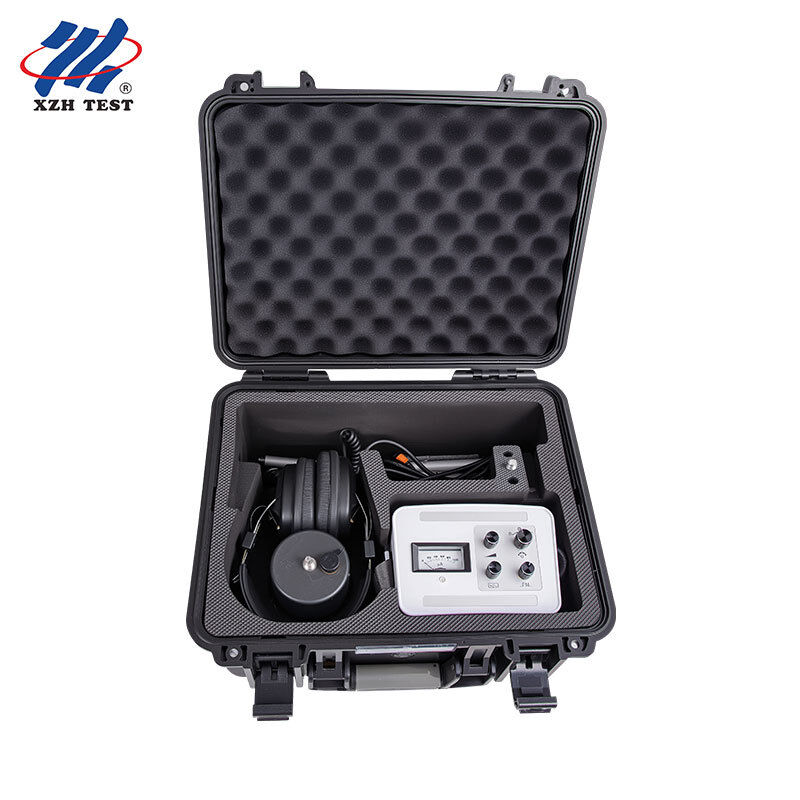

Kabelstoring Pinpointer | Analoge Meter Akoestische Magnetische Synchronisatie Ondergrondse Locator | XHDD503

Kabelstoring Pinpointer | Analoge Meter Akoestische Magnetische Synchronisatie Ondergrondse Locator | XHDD503

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHDD503
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHDD503
Markeren:

High Light

Markeren:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakking
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Levering vermogen:
3000 eenheden/jaar
Productomschrijving
Productoverzicht

De XHDD503 Analog Cable Fault Pinpointer gebruikt de principes van trillingsopname en elektromagnetische inductie om de specifieke locatie van een kabelfoutpunt te bepalen.Met behulp van een hoogspanningspulsgenerator, flashover ontlading wordt uitgevoerd op het foutpunt. De trillingsgolven,de geluidsgolven en elektromagnetische golven die door de flashoverontlading worden gegenereerd, worden door de speciale sonde van het puntingsinstrument opgevangen, versterkt en verwerkt door het instrument, weergegeven en uitgebracht,en ten slotte wordt de precieze locatie van het storingspunt beoordeeld door het gehoor en het gezichtsvermogen van de toetser, waardoor de taak wordt voltooid om het storingspunt van de kabel nauwkeurig te vinden "recht boven de kabel, binnen het grof meetbereik".

Dit puntbepalingsinstrument is geschikt voor storingen met lage weerstand, kortsluiting, open circuit en ontkoppeling, alsook voor lekkages met hoge weerstand en flashovers met hoge weerstand.van elektrische kabels, hoogfrequente coaxiale kabels, straatlampkabels en begraven draden van verschillende materialen, dwarsdoorsneden en media.

Belangrijkste kenmerken
Synchroon ontvangt de trillingsgolven, geluidsgolven en elektromagnetische golven die worden gegenereerd wanneer het foutpunt ontlaadt
De geluids- en magnetische kanalen zijn afzonderlijk ontworpen en afzonderlijk aangedreven, waardoor een sterkere anti-interferentie mogelijkheid
Analoog meterontwerp dat de signaalsterkte en -trend in een oogopslag duidelijk maakt
Het nulniveau kan willekeurig worden aangepast, geschikt voor een verscheidenheid aan sterke en zwakke plaatsen
Meerschaalscherm-signaalsensor met waterdichtheid IP65
Ingebouwde lithiumbatterij met een zeer lange standbytijd en een snelle oplader
Klein en licht, eenvoudig te bedienen, met een eenvoudige interface
Technische parameters
Artikel 1 Specificatie
Vergroting 500, 000 keer
Positioneringsnauwkeurigheid met een breedte van niet meer dan 50 mm
Uitgangsimpedantie 350 Ω
Werkende stroomtoevoer 4 × 3,7 V 3200 mAh standaardbatterijen
Statische stroom < 10 mA
Stand-bytijd Meer dan 20 uur
Omgevingstemperatuur -25 °C tot 65 °C; relatieve luchtvochtigheid ≤ 90%
Werkingsbeginsel

De synchrone methode voor de lokalisatie van akoestische en magnetische storingen is een zeer nauwkeurige en unieke methode voor de lokalisatie van storingen.met toevoeging van de detectie en toepassing van elektromagnetische signalen.

Bij de ontlading van het storingpunt van de kabel ontstaat onder de werking van hoogspanningspulsen een flashoverontlading, waarbij fysieke verschijnselen zoals echo, trillingsgolf, geluidsgolf,elektromagnetische golfDe kabelfoutmeter detecteert de flashoverontlading op het foutpunt:het echo- en instantane kortsluitfenomeen kan worden gebruikt om de ruwe meting van het foutpunt te voltooien, terwijl het locatieinstrument de trillingsgolf, de geluidsgolf en de elektromagnetische golf gebruikt die door de flashoverontlading worden gegenereerd om de precieze positionering van het foutpunt te voltooien.

Het instrument maakt gebruik van een onafhankelijk ontwerp van de akoestische en magnetische kanalen met een aparte voedingsbron,die het vermogen tegen interferentie aanzienlijk verbetert en het geschikt maakt voor verschillende foutlocatiesDoor de grote vergroting en de hoge gevoeligheid is het vooral geschikt voor het opsporen van diepere breukpunten; de afweging is dat het achtergrondgeluid relatief groot is.

Gebruikssamenvatting Bedrading met de hoogspanningsgenerator

Voor het bepalen van de nauwkeurigheid van de akoestische en magnetische synchronisatie is een hoogspanningsinslagsignaalgenerator nodig die in een periodieke ontladingstoestand werkt.Bedradingsmethoden omvatten de fase-naar-aanscherpte methode (bij voorkeur wanneer er fase-naar-grond isolatie schade, aangezien de geluidsdemping van de ontlading klein is), de fase-naar-fase methode (voor een eenvoudige fase-naar-fasefout zonder gecombineerde aarding) en de bedradingsmethode voor een eenvoudige ontkoppelingsfout.

Selectie van het puntgebied

Voordat de kabel wordt aangegeven, moet het pad van de kabel eerst duidelijk zijn; indien de tekeningen en gegevens onvolledig zijn, moet het pad worden gedetecteerd en moeten er markeringen worden gemaakt.Op basis van de resultaten van de afstandsmeting en rekening houdend met de marge van de kabelkopplaat en het terrein, wordt de locatie van het foutpunt grofweg bepaald, in het algemeen binnen (meetwaarde van de afstand ± 50 m).Nadat het foutpunt is doorgedrongen en de ontladingscyclus van de hoogspanningspulsgenerator 3 ∼5 seconden is, begin direct boven de kabel in het geselecteerde gebied te wijzen.

Het bepalen van de stappen
1Montage: montage van de sonde, de punt van de sonde (indien nodig) en de verbindingsstaaf
2. Bedrading: eerst de audiokabel in het invoerkanaal en verbind de sonde, dan de oordopje in het uitgangskanaal
3. Stel de knop "Werkmodus" in de "puntenpositie"
4. Stel de knop "Niveauscorrectie" zo in dat de naald van de meter effectief schommelt
5. Stel het knopje "Volume regeling" zo in dat het geluid van de koptelefoon geschikt is voor de operator om te monitoren
6. Na aanpassing en terwijl het foutpunt zorgt voor de flashoverontlading

Tijdens het gehele proces moet de sonde direct boven de kabel en binnen het grof meetbereik worden gehouden.wanneer de signaalsterkte van punt A1 naar punt A2 geleidelijk afneemt, het punt B waar het geluid van de koptelefoon het hardst is en de meetnaald het sterkst schommelt en synchroniseert met het geluid, is het foutpunt.

Voorzorgsmaatregelen en veel voorkomende fouten
Na gebruik van het instrument moet de knop "Werkstand" op "O" worden gedraaid om het instrument uit te schakelen.
Wanneer de batterijspanning onvoldoende is, neemt de gevoeligheid af en moet de batterij onmiddellijk worden opgeladen.Verwijder de batterij van het instrument en laad deze op met de speciale oplader die is aangesloten op een AC 220 V stopcontactHet rood licht betekent dat de batterij is opgeladen en het groen licht betekent dat de batterij volledig is opgeladen.
De sonde is een gevoelig onderdeel en mag niet worden ontmanteld.
Als het apparaat kapot gaat, moet het naar de oorspronkelijke fabriek worden gestuurd om te worden gerepareerd.
Veeg het scherm niet af met corrosieve oplosmiddelen (zoals chemische oplosmiddelen of alcohol); gebruik een halfdroge, vezelvrije doek in warm water gedrenkt en vervolgens een droge microfiberdoek.
Plaats de sensor niet op de kabelhouding voor positionering, omdat een zwak knalgeluid dat op elke plaats van de kabel wordt gehoord, elektrische trillingen zijn en niet voor positionering kunnen worden gebruikt.
Als de wijzer niet schommelt / het signaal van het magnetisch veld niet kan worden getest, controleer de batterijlading, de "Niveau-instelling" -verhoging,en dat de verbindingsdraden tussen het instrument en de sonde betrouwbaar zijn verbonden.
Als er geen geluid van de oortelefoon afkomstig is wanneer de sonde is bevestigd of wordt aangesloten, controleer dan de batterijlading, de "Level adjustment" -verhoging en de verbindingsdraden tussen het instrument en de sonde.

Opmerking:indien bij het wijzen af en toe een FM-radiosignaal wordt gehoord, geeft dit aan dat het instrument normaal werkt en het werk niet beïnvloedt;het kan worden verbeterd door het knopje "frequentieregeling" aan te passen.

Veelgestelde vragen

Wat doet de XHDD503?
Het is een analoge kabelfoutpointer die gebruik maakt van trillingsopname en elektromagnetische inductie om de specifieke locatie van een kabelfoutpunt te bepalen.Met een hoogspanningspulsgenerator veroorzaakt het een flashover ontlading bij de fout, en de trillingen, geluid en elektromagnetische golven worden door de sonde opgevangen en door het instrument verwerkt, zodat de tester het precieze punt kan beoordelen door gehoor en zicht,recht boven de kabel binnen het grof meetbereik.

V2. Voor welke storingen en kabels is het geschikt?
Het is geschikt voor fouten met een lage weerstand, kortsluiting, open circuit en ontkoppeling, alsook fouten met een hoge weerstand, lekkage en flashover, van stroomkabels, hoge frequentie coaxkabel,met een diameter van niet meer dan 30 mm, dwarsdoorsneden en media.

Wat maakt de anti-interferentie zo sterk?
De geluids- en magnetische kanalen zijn afzonderlijk ontworpen en worden afzonderlijk aangedreven, en het nulniveau kan willekeurig worden ingesteld.Vanwege de grote vergroting en hoge gevoeligheid is het vooral geschikt voor het lokaliseren van diepere breukpunten, hoewel het achtergrondgeluid relatief groot is.

V4. Welke nauwkeurigheid en arbeidsomstandigheden kunnen worden verwacht?
De positioneringsnauwkeurigheid is minder dan 0,1 m, met een vergroting van 500.000 keer en een uitgangsimpedantie van 350 Ω. Het draait op 4 × 3.7 V 3200 mAh standaardbatterijen met een statische stroom van minder dan 10 mA en meer dan 20 uur stand-by, bij -25 °C tot 65 °C en relatieve luchtvochtigheid ≤ 90%, en de sensor is waterdicht tot IP65.

V. Wat moet worden opgemerkt en wat is er inbegrepen?
Draai de knop in de werkstand naar "O" wanneer u klaar bent; laad de batterij op wanneer de spanning onvoldoende is (laad deze buiten het instrument op met de speciale oplader; ongeveer 4 uur voor een volledige oplaad);ontmantelen van de sonde of het instrumentDe verpakking omvat de kabelfoutpointer, koptelefoon, sonde, geluidsleiding en oplader.met een jaar gratis garantie en levenslang onderhoud en technische service
