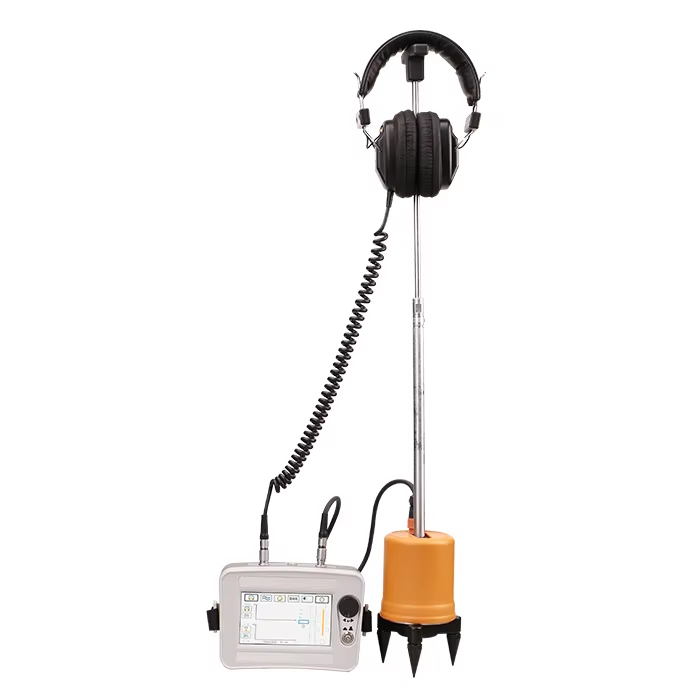

XHDD503E kabelfoutpointer met akoestisch-magnetische sync voor ondergrondse kabels

Een snelle en nauwkeurige locatie van de storingsplaats voor verschillende kabeltypen met geavanceerde detectietechnologieën.

De kabelfoutlocator gebruikt trillingsopvang en elektromagnetische inductieprincipes om kabelfouten nauwkeurig te lokaliseren.,met als gevolg trillingsgolven, geluidsgolven en elektromagnetische golven die door de speciale sonde van het instrument worden gedetecteerd.

Dit instrument is geschikt voor het opsporen van verschillende storingen in stroomkabels, hoogfrequente coaxiale kabels, straatverlichtingskabels en begraven draden, met inbegrip van lage weerstand, kortsluiting, open circuit,hoog weerstandslekken, en hoge weerstand flitsen over storingen.

• 5-inch touch-LCD met hoge helderheid voor zicht op zonlicht
• 4 testmodi: standaard, verbeterd, geluidsreductie en aangepast
• 4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning
• Technologie voor het verminderen van achtergrondgeluid met meerdere filteropties
• BNR- en zwijgfuncties voor een betere signaalklarheid
• Indicatie van de koersafwijking voor nauwkeurig volgen
• Sensoren voor het signaal van meerlaagse fysieke isolatie met waterdichtheid IP65
• Ingebouwde lithiumbatterij met snellader
• Compact en lichtgewicht ontwerp met eenvoudige bedieningsinterface

1Acousto-magnetische synchronisatiemethode:Combineert traditionele akoestische meting met elektromagnetische signaaldetectie voor nauwkeurige foutlocatie door tijdsverschillen tussen signalen te meten.

2De zuivere geluidsmethode:Gebruikt akoestische trillingssensoren om geluidssignalen om te zetten in elektrische signalen voor het identificeren van storingpunten via koptelefoon of display.

3- De zuivere magnetische methode:Bepaalt het pad van de kabel en de foutlocatie door middel van de door de inductie spoelen gedetecteerde pulssignaalkenmerken.

4. A-frame methode:Gebruikt potentiaalverschilmetingen om grondfouten in begraven kabels te lokaliseren door middel van elektrische veldanalyse.

• Hoofdeenheid voor het opsporen van storingen in kabels
• Probe met drie klauwen en verbindingsstaaf
• Koptelefoon voor signaalfeedback
• 7-kern signaallijn voor instrument-sondaansluiting
• Charger voor het opladen van batterijen
• A-frame voor het testen van de stapspanning
• A-frame-aansluitkabel
• Aansluiting voor grondspeld
