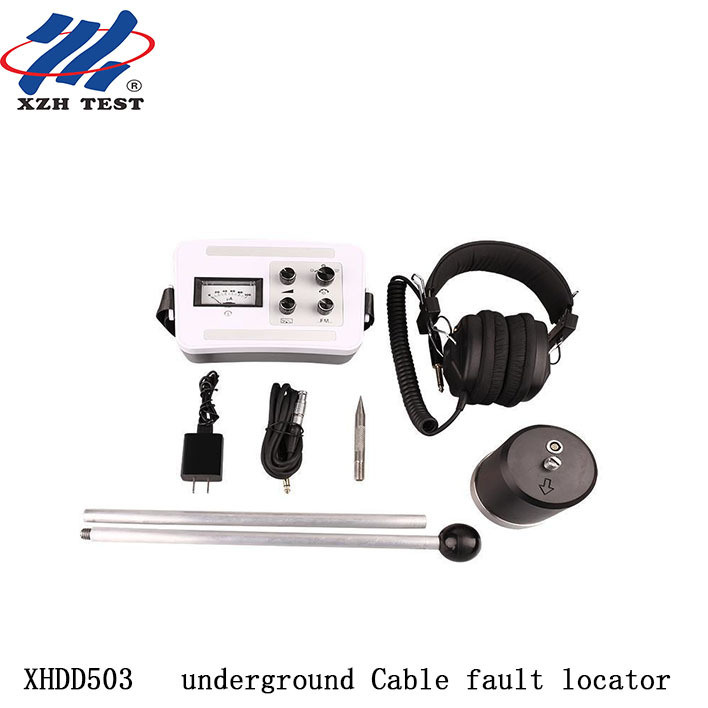

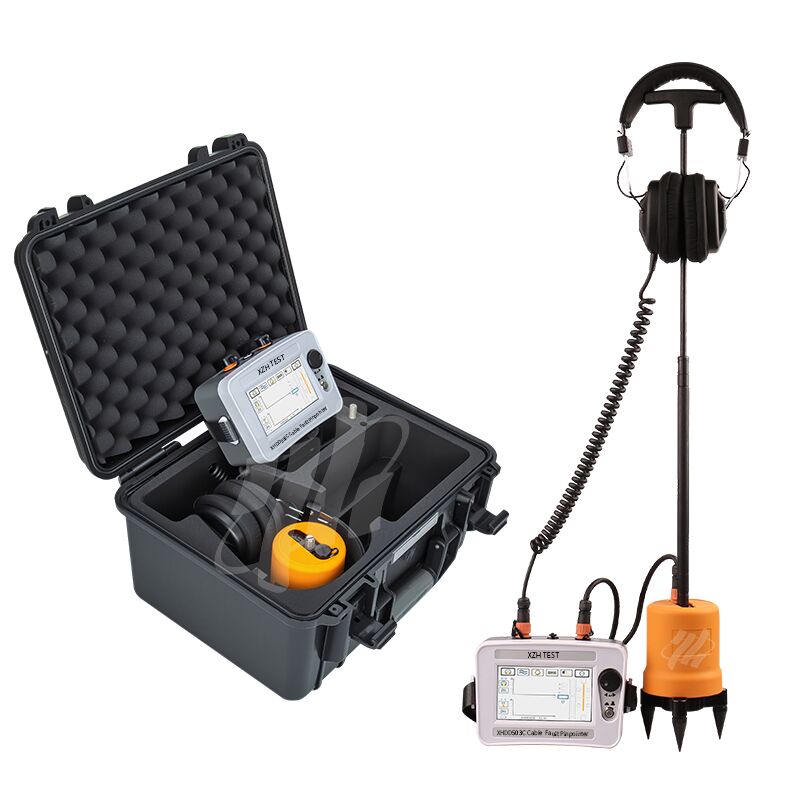

Ondergrondse Kabelstoring Pinpointer XHDD503
De XHDD503 Kabelstoring Pinpointer maakt gebruik van trillingsopname en elektromagnetische inductieprincipes om nauwkeurig de locatie van ondergrondse kabelstoringen te bepalen. Met behulp van een hoogspanningspulsgenerator genereert doorslagontlading op het storingspunt trillingsgolven, geluidsgolven en elektromagnetische golven. Deze fysische verschijnselen worden opgepikt door een gespecialiseerde sonde, versterkt en verwerkt door het instrument, en weergegeven voor auditief en visueel oordeel van de operator om de precieze storingslocatie direct boven de kabel te voltooien.
Geschikt voor storingen met lage weerstand, kortsluiting, onderbreking en verbreking van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van diverse materialen met verschillende doorsneden en media. Voldoet aan de DL/T 849.2-2019 normen voor kabelstoringdetectoren.
Belangrijkste Prestatievoordelen
Vergroting: 500.000x | Detectiediepte: >10m | Batterijduur: 20+ uur | Ruststroom: <10mA
1.Ontvangt synchroon trillingsgolven, geluidsgolven en elektromagnetische golven die worden gegenereerd tijdens de ontlading op het storingspunt.
2.Afzonderlijk ontworpen en onafhankelijk gevoede akoestische en magnetische kanalen voor superieure anti-interferentiecapaciteit.
3.500.000x supervergroting met >10m detectiediepte voor diep begraven kabelstoringen.
4.Analoge microampèremeter ontwerp biedt signaalsterkte en trend in één oogopslag.
5.Instelbaar nulniveau past zich aan verschillende sterke en zwakke signaalveld-omgevingen aan.
6.Ultra-laag stroomontwerp met <10mA ruststroom zorgt voor 20+ uur continue veldoperatie.
7.Meerlaagse fysieke isolatiesensor met IP65 waterdichte bescherming.
| Parameter |
Specificatie |
| Vergroting |
500.000 keer |
| Positioneringsnauwkeurigheid |
<0.1m (akoestisch-magnetisch) |
| Uitgangsimpedantie |
350Ω |
| Detectiediepte |
>10 meter |
| Ruststroom |
<10mA |
| Continue werking |
>20 uur |
| Werkende voeding |
4 × 3.7V 3200mAh lithiumbatterijen |
| Omgevingstemperatuur |
-25 ~ 65℃; Vochtigheid: ≤90% |
De akoestisch-magnetische synchronisatiemethode is een zeer nauwkeurige en unieke storingslokalisatietechniek. Het principe is gebaseerd op traditionele akoestische lokalisatie, verbeterd met detectie en toepassing van elektromagnetische signalen.
Wanneer een hoogspanningspuls op de defecte kabel wordt toegepast, treedt doorslagontlading op bij het storingspunt, waarbij trillingsgolven, geluidsgolven, elektromagnetische golven en andere fysische verschijnselen worden gegenereerd. Het instrument detecteert deze signalen tegelijkertijd via zijn dual-channel (akoestisch + magnetisch) ontwerp. Door het tijdsverschil tussen het elektromagnetische signaal (bijna onmiddellijke propagatie) en het akoestische signaal te vergelijken, wordt de precieze afstand tot het storingspunt berekend. De operator beweegt de sonde om het punt met het kleinste tijdsverschil te vinden, wat de exacte storingslocatie direct eronder aangeeft.
De onafhankelijk gevoede akoestische en magnetische kanalen verbeteren de anti-interferentiecapaciteit aanzienlijk, waardoor dit instrument effectief is, zelfs in elektrische ruisige veldomgevingen waar traditionele akoestische detectoren met één kanaal moeite hebben.

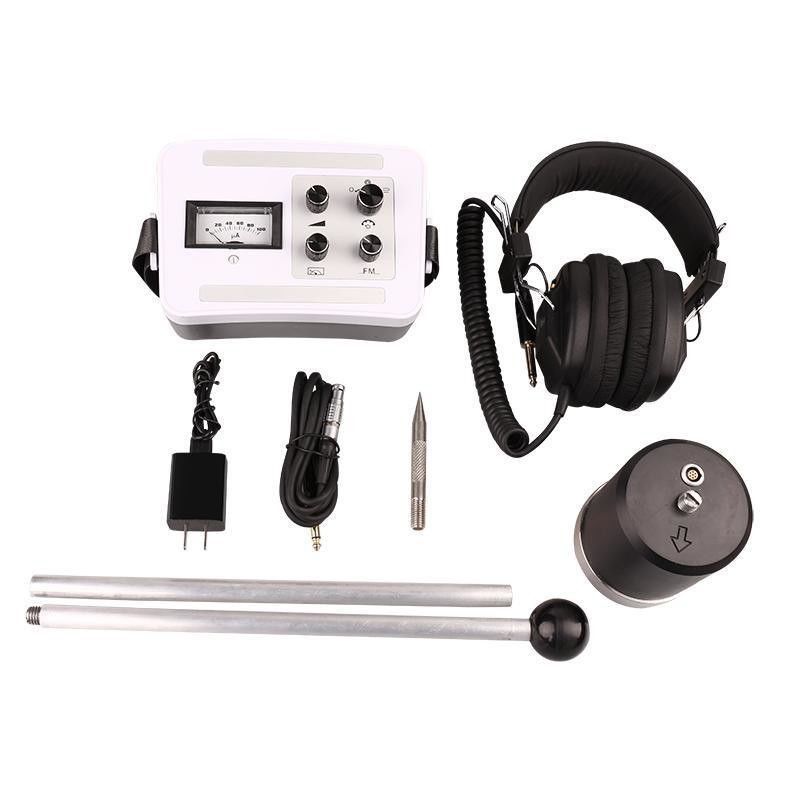

| Component |
Hoeveelheid |
| Kabelstoring Pinpointer (Hoofdunit) |
1 |
| Sonde (inclusief verbindingsstang en sensor) |
1 |
| 7-aderige signaalkabel |
1 |
| Koptelefoon |
1 |
| Oplader |
1 |
After-sales service: 12 maanden gratis garantie voor productkwaliteitsproblemen, levenslange onderhoud en technische ondersteuning.
Foto's ter plaatse
Veelgestelde vragen
V: Wat betekent 500.000x supervergroting in de praktijk?
500.000x signaalversterking stelt de pinpointer in staat om extreem zwakke akoestische en magnetische signalen te detecteren van diepe of hoogohmige storingen die zwakke ontladingspulsen produceren. Dit is vooral waardevol voor kabels die dieper dan 5 meter zijn begraven of in bodemomstandigheden met demping, waar standaard pinpointers geen signaal aan het oppervlak registreren.
V: Hoe verbetert de 20-uurs continue werking de veldproductiviteit?
De verlengde batterijduur van 20 uur dekt meerdaagse veldoperaties op één enkele lading, waardoor de noodzaak om reservebatterijen mee te nemen of terug te keren naar de basis voor opladen komt te vervallen. Dit is cruciaal voor afgelegen locaties, offshore windmolenparken en cross-country kabelroutes waar laadinfrastructuur niet beschikbaar is. Het apparaat kan twee volledige diensten plus nachtelijke monitoring draaien zonder onderbreking.
V: Voor welke soorten kabelstoringen is deze pinpointer ontworpen?
Ontworpen voor doorslag- en hoogohmige lekstoringen in ondergrondse stroomkabels met een nominale spanning van 35kV en lager. Het akoestisch-magnetische detectiesysteem met hoge versterking werkt met elke HV-surgegenerator die periodieke ontladingspulsen produceert. Het is compatibel met XLPE, met olie geïmpregneerd papier en rubber/kunststof diëlektrische kabels, zowel in direct begraven als in geleide installaties.
V: Hoe bevestigt u dat u zich direct boven het storingspunt bevindt?
Het akoestisch-magnetische synchronisatiedisplay toont het tijdsverschil tussen de elektromagnetische puls (instantaneous) en de akoestische golf (vertraging door reistijd in de bodem). Wanneer u zich direct boven de storing bevindt, bereikt dit tijdsverschil zijn minimum. Wegbewegen vergroot de tijdsdelta. Gecombineerd met de piek akoestische volume op het epicentrum van de storing, krijgt u dubbele bevestiging voor de opgraving.
V: Werkt de pinpointer met elke HV-surgegenerator?
Ja. De pinpointer is bron-agnostisch en werkt met elke apparatuur die periodieke hoogspanningsontladingspulsen produceert: geïntegreerde systemen (XHHV535-serie), traditionele testtransformator + condensatorbanken, en burn-through bridges in pulsmode. Voor de beste resultaten, gebruik de periodieke/cyclus ontladingsmodus met intervallen van 5-10 seconden voor consistente akoestische ritmeherkenning.
V: Welke garantie en ondersteuning zijn inbegrepen?
12 maanden standaardgarantie op fabricagefouten, met levenslange technische ondersteuning. CE en ISO gecertificeerd. Pakket bevat pinpointer unit, koptelefoon, grondsensor, draagtas, oplader en gebruikershandleiding. Training ter plaatse en verlengde garantieopties beschikbaar op aanvraag.
