XHDD503E
De kabelstoring pinpoint locator XHDD503Egebruikt de principes van trillingsopname en elektromagnetische inductie om de specifieke locatie van het kabelstoringpunt te bepalen. Een hoogspanningspulsgenerator wordt gebruikt om overslagontlading te veroorzaken op het storingspunt. Fysische verschijnselen zoals trillingsgolven, geluidsgolven en elektromagnetische golven die worden gegenereerd door de overslagontlading op het storingspunt, worden opgevangen door een speciale sonde van het aanwijs instrument, versterkt, verwerkt, weergegeven en uitgevoerd door het kabelstoring aanwijs instrument. De precieze locatie van het storingspunt wordt bepaald door het gehoor en het zicht van de tester. Dat wil zeggen, de taak om het kabelstoringspunt nauwkeurig te lokaliseren "direct boven de kabel en binnen het bereik van ruwe meting" is voltooid.
Deze kabelstoringspinpointer is geschikt voor laagohmige, kortsluiting-, open circuit- en ontkoppelingsfouten van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden gemaakt van verschillende materialen met verschillende doorsneden en media, evenals hoogohmige lek- en hoogohmige overslagsfouten.
Producteigenschappen
1. 5-inch touch-high brightness LCD zorgt voor zichtbaarheid in zonlicht.
2. Het heeft 4 testmodi: standaard, verbeterd, ruisonderdrukking en aangepast.
3. Het heeft 4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning.
4. Het heeft achtergrondruisonderdrukkingstechnologie en kan kiezen uit een verscheidenheid aan filtermethoden.
5. Uitgerust met BNR- en mute-functies.
4. Het heeft pad afwijkingsindicatie.
5. Uitgerust met meerlaagse fysieke isolatie sensors, waterdichtheidsklasse IP65.
6. Ingebouwde lithiumbatterij met grote capaciteit, lange standby-tijd, uitgerust met snelle oplader.
7. Klein en lichtgewicht, gemakkelijk te bedienen en eenvoudige mens-machine-interface.
Technische specificatie
| Filterparameters |
lAll-pass: 100Hz~1600Hz. |
| lLow pass: 100Hz~300Hz. |
| lQualcomm: 160Hz~1600Hz. |
| lBandpass: 200Hz~600Hz. |
| Kanaalversterking: |
8 niveaus instelbaar. |
| Magnetische kanaalversterking: |
8 niveaus instelbaar. |
| Stapspanningsversterking: |
8 niveaus instelbaar. |
| Uitgangsversterking: |
16 niveaus (0~112db) |
| Uitgangsimpedantie: |
350Ω |
| Akoestisch-magnetische positioneringsnauwkeurigheid: |
≤0.1m. |
| Stapspanningspositioneringsnauwkeurigheid: |
≤ 0.5m. |
| Padidentificatienauwkeurigheid: |
≤ 0.5m. |
| Het heeft BNR-achtergrondruisonderdrukking en mute-ruisonderdrukkingsfuncties. |
| Weergavebesturingsmethode: |
5-inch high-brightness touchscreen-bediening. |
| Voeding: |
4*18650 standaard lithiumbatterijen. |
| Standby-tijd: |
meer dan 8 uur. |
| Volume: |
428L×350W×230H |
| Totaal gewicht: |
7kg. |
| Omgevingstemperatuur: |
-25~65℃; Relatieve vochtigheid: ≤90%. |
Werkingsprincipe
1. Akoestisch-magnetische synchronisatiemethode:
De akoestisch-magnetische synchronisatiemethode is een zeer nauwkeurige en unieke methode voor precieze foutlocatie. Het principe is gebaseerd op de traditionele akoestische puntbepalingsmethode en voegt de detectie en toepassing van elektromagnetische signalen toe.
Wanneer de hoogspanningsgenerator impactontlading uitvoert op de defecte kabel, wordt het geluid dat wordt gegenereerd door de ontlading op het storingspunt naar de grond verzonden. Het geluidssignaal wordt opgevangen door een zeer gevoelige sonde. Na versterking kan een "pop" geluid worden gehoord door te luisteren met een koptelefoon.
De ingebouwde sonde van de sonde ontvangt het magnetische veldsignaal in real time en gebruikt het principe dat de voortplantingssnelheid van het magnetische veld veel hoger is dan de voortplantingssnelheid van geluid om de afstand van het storingspunt te bepalen door het tijdsverschil tussen het elektromagnetische signaal en het geluidssignaal te detecteren. Blijf de sensorpositie verplaatsen om het punt met het kleinste akoestisch-magnetische tijdsverschil te vinden, dan bevindt de exacte locatie van het storingspunt zich eronder.
Traditionele akoestische meetinstrumenten gebruiken over het algemeen alleen oortelefoons om te monitoren, of worden aangevuld met de zwaai van de meterwijzer om het ontladingsgeluid op het storingspunt te identificeren. Omdat het ontladingsgeluid in een oogwenk verdwijnt en niet veel verschilt van de omgevingsruis, brengt het vaak grote moeilijkheden met zich mee voor operators die niet erg ervaren zijn. De akoestisch-magnetische synchronisatiemethode vermijdt effectief de bovenstaande problemen van de traditionele akoestische meetmethode.
2. Pure geluidsmethode:
De pure geluidsmethode bestaat uit een akoestische trillingssensor, een signaalversterker, een filtercircuit, een bemonsteringseenheid, een processor, een weergave-eenheid, een eindversterker, een koptelefoon, enz.
De pure geluidsmethode wordt voornamelijk gebruikt om hoge weerstand- en overslagsfouten te meten. Het belangrijkste principe is om een hoogspanningsbron te gebruiken om impulsspanning op de defecte kabel toe te passen om ontladingsdoorbraak op het storingspunt te veroorzaken, en vervolgens het geluid dat wordt gegenereerd tijdens de ontlading te gebruiken om de fout nauwkeurig te lokaliseren. De akoestische trillingssensor zet het akoestische signaal om in een elektrisch signaal, dat wordt versterkt en gefilterd door een signaalversterker en filtercircuit. Ten slotte wordt het hersteld naar geluid via een koptelefoon, of wordt de intensiteit van het geluid weergegeven. De plaats met de grootste geluidsintensiteit is het storingspunt.
3. Pure magnetische methode:
De pure magnetische methode kan het kabelpad en de precieze locatie van het kabelstoringspunt bepalen. Het belangrijkste principe is om een hoogspanningsbron te gebruiken om impulsspanning op de defecte kabel toe te passen, een inductiespoel te gebruiken om het pulssignaal op te vangen en te beoordelen of het afwijkt van de kabel door de kenmerken van het pulssignaal. Wanneer de kenmerken van de opgevangen pulssignalen afwijken, wordt het bepaald als een storingspunt.
4. A-frame methode:
Als er een aardfout optreedt in een begraven kabel, kunnen we de potentiaalverschilmethode gebruiken om het storingspunt te vinden. De methode is om een testspanning toe te voegen tussen het testpunt van de defecte kabel en de aarde, dan wordt een verdeeld elektrisch veld concentrisch met het toegangspunt gevormd rond het toegangspunt van de kabel. Er is geen potentiaalverschil tussen punten met dezelfde straal in dit elektrische veld, maar er is een potentiaalverschil tussen twee punten met verschillende stralen (punten A en B in de figuur), en wanneer de afstand tussen de twee punten vast is, is de afstand tussen de twee punten hoe dichter het object is, hoe sterker het potentiaalverschil is.
Met behulp van deze functie kunnen we punten A en B geleidelijk dichter bij het middelpunt verplaatsen. Wanneer het storingspunt precies tussen punten A en B ligt, wordt het potentiaalverschil nul. Als het verder gaat dan het storingspunt, wordt de polariteit van het potentiaalverschil omgekeerd, zodat het aardingspunt nauwkeurig kan worden bepaald door heen en weer te bewegen.
Instrument lay-out en instructies

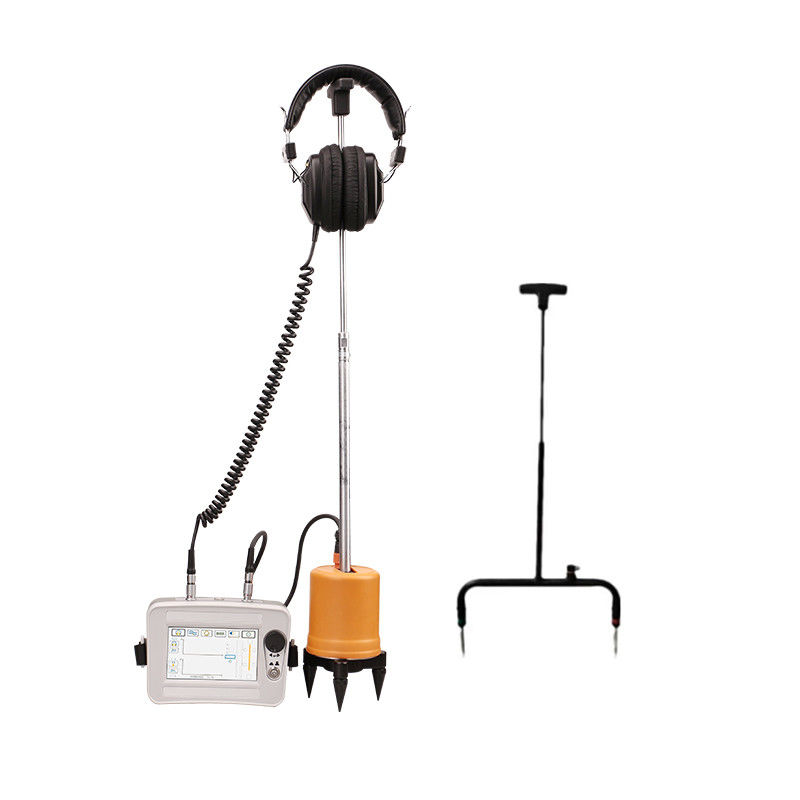

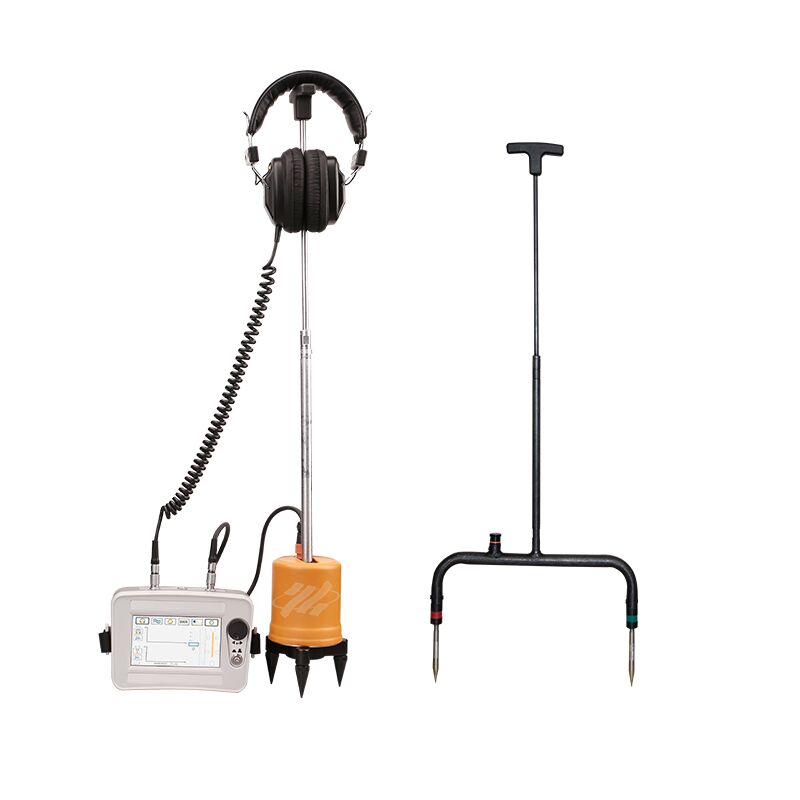

Samenstelling van het instrument
1. Kabelstoringslocator: lokaliseer nauwkeurig kabelstoringspunten binnen het ruwe meetbereik.
2. Sonde: inclusief sonde, sonde, drie klauwen en verbindingsstang, aangesloten op het ingangskanaal om signalen te ontvangen.
3. Draag een koptelefoon; sluit het ingangskanaal van het aanwijs instrument aan (feedback van het uitgangssignaal).
4.7-aderige signaallijn: verbindingskabel tussen het aanwijs instrument en de sonde (verbindt het aanwijs instrument en de sonde).
5. Oplader: Sluit aan op de oplaadpoort van het instrument om op te laden.
6.A frame: gebruikt bij het testen met behulp van de stapspanningsmethode.
7. A-frame aansluitkabel: kabelstoringslocator en A-frame aansluitkabel.
8. Aardingspen: Een bijpassend accessoire voor het A-frame.
Specifieke instructie voor de A-frame testmethode:
Verplaats het A-frame langzaam langs het kabelbegravingspad naar het einde van de kabel en observeer de veranderingen in de rode en groene staafdiagrammen op het testscherm. Dit weerspiegelt een verandering in de richting van de stroom.
Op grote afstand van het beschadigingspunt verschijnen de rode en groene balken op het scherm enigszins onregelmatig en klein.
Wanneer u in de buurt van het storingspunt komt, bijvoorbeeld ongeveer 5 meter van het storingspunt, zult u merken dat het rode staafdiagram erg groot wordt, zoals weergegeven in de afbeelding hieronder.
Wanneer u zich direct boven het storingspunt bevindt of ongeveer 1-2 meter voor en achter het storingspunt, zult u merken dat de rode en groene staafdiagrammen erg klein worden en op het scherm verschijnen.
Zodra u het storingspunt bent gepasseerd, bijvoorbeeld ongeveer 5 meter van het storingspunt, zult u merken dat het groene staafdiagram erg groot wordt.
Op deze manier kunt u door geduldig te zoeken de locatie van de fout vinden.
