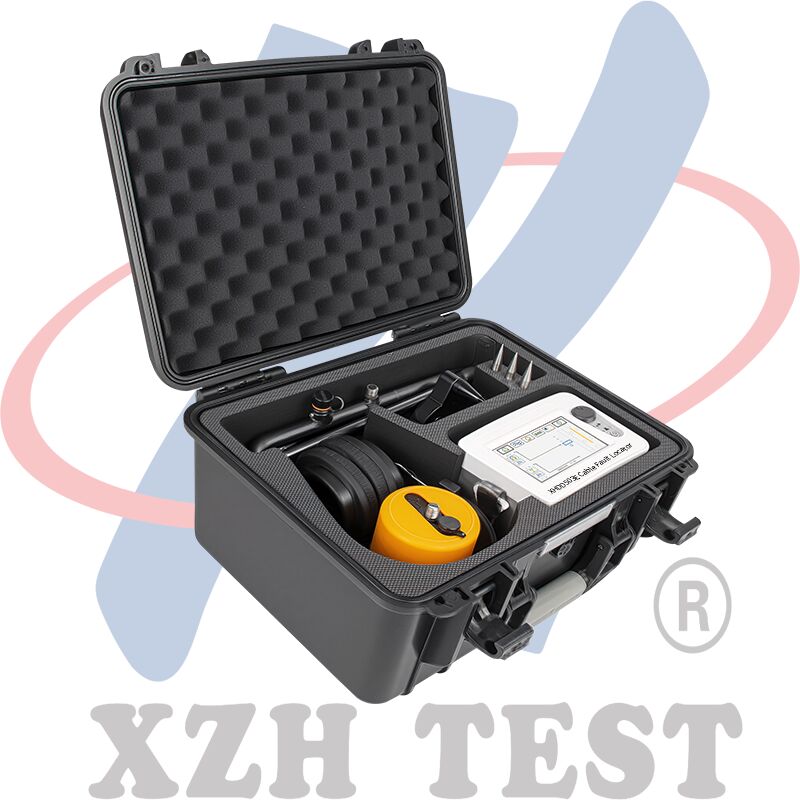

Cable Fault Pinpointer met akoestisch-magnetische sync

Name: Cable Fault Pinpointer met akoestisch-magnetische sync
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE, ISO
Modelnummer:	XHDD503E

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE, ISO

Modelnummer:

XHDD503E

Markeren:

High Light

Markeren:

Cable Fault Pinpointer met akoestisch-magnetische sync

Ondergrondse kabelfoutdetector

XHDD503E kabellocator met garantie

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten behuizing

Levertijd:

5-8 dagen

Betalingscondities:

t/t

Levering vermogen:

2000 eenheid/jaar

Productomschrijving

Kabelfoutpointer-foutlocator met hoge prestaties

Productkenmerken

Model nr.	XHDD503E
Gebruik	Netwerkkabeltester, audiokabeltester, coaxekabeltester, digitale kabeltester
Kracht	Elektriciteit
Op maat	Op maat
Kleur	Zwart
Filter	200 Hz-1600 Hz Facultatief
Outputwinst	16 Niveaus (0 tot 112 dB)
Accuraatheid van de akoestisch-magnetische positionering	Minder dan 0,2 m
Stepping Voltage Positioning Accuracy	Minder dan 0,5 m
Precies van padidentificatie	Minder dan 0,5 m
Transportpakket	Houten behuizing
Handelsmerk	XZH-test
Oorsprong	China
HS-code	9031809090
Na-verkoopservice	Garantiecertificaat

Productbeschrijving

De kabelfoutlocator gebruikt trillingsopvang en elektromagnetische inductieprincipes om specifieke kabelfoutlocaties te bepalen.Een hoogspanningspulsgenerator veroorzaakt flashover ontlading op het foutpunt, het genereren van fysieke verschijnselen die worden gedetecteerd door de speciale sonde van het instrument, versterkt, verwerkt en weergegeven om fouten nauwkeurig te lokaliseren door middel van visuele en auditieve feedback.

Belangrijkste kenmerken

5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht
4 testmodi: standaard, verbeterd, geluidsreductie en aangepast
4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning
Technologie voor het verminderen van achtergrondgeluid met meerdere filteropties
Uitgerust met BNR- en zwijgfuncties
Vermogen tot aanwijzing van padafwijkingen

Technische specificaties

Filterparameters	All-pass: 100 Hz~1600 Hz Laag passend: 100 Hz~300 Hz Qualcomm: 160 Hz~1600 Hz Bandbreedte: 200 Hz~600 Hz
Kanalwinst	8 niveaus verstelbaar
Magnetische kanaalwinst	8 niveaus verstelbaar
Stapspanningsverhoging	8 niveaus verstelbaar
Outputwinst	16 niveaus (0 tot 112 dB)
Uitgangsimpedantie	350Ω
Accuraatheid van de akoestomagnetische positionering	≤ 0,1 m
Steppenspanningspositieringsnauwkeurigheid	≤ 0,5 m
Precisie van padidentificatie	≤ 0,5 m
Ruisreductie	BNR-functies voor het verminderen van achtergrondgeluid en voor het verminderen van stom geluid
Displaybesturingsmethode	5 inch hoog helder aanraakscherm
Stand-bytijd	Meer dan 8 uur
Bedrijfsomstandigheden	Relatieve luchtvochtigheid: ≤ 90%

Werkingsbeginsel

Acousto-magnetische synchronisatiemethode

Deze zeer nauwkeurige methode combineert traditionele akoestische meting met detectie van elektromagnetische signalen.het instrument detecteert zowel geluids- als elektromagnetische signalen, met behulp van hun tijdsverschil om de foutlocatie te bepalen waar het tijdsverschil het kleinst is.

De zuivere geluidsmethode

Deze methode wordt voornamelijk gebruikt bij storingen met hoge weerstand en flitsen, waarbij akoestische signalen van het ontladingspunt worden omgezet in elektrische signalen die worden versterkt, gefilterd en weergegeven.Het punt van de grootste geluidsintensiviteit geeft de foutlocatie aan.

A-frame methode

Voor begraven kabelgrondfouten wordt bij deze methode gebruikgemaakt van potentiaalverschilmetingen.het foutpunt wordt geïdentificeerd wanneer het potentiële verschil nul wordt of de polariteit omkeert.

Opmerking: het A-frame heeft kleurgebonden pijlen (rood aan de voorzijde, groen aan de achterzijde) die de kabelrichting aangeven.
