Draagbare buitenkabelfoutlocator met 10.1 touchscreen
Draagbare buitenkabelfoutlocator met 10.1 touchscreen
  • Draagbare buitenkabelfoutlocator met 10.1 touchscreen

Draagbare buitenkabelfoutlocator met 10.1 touchscreen

Productdetails:
Plaats van herkomst: China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHDD503
Detailinformatie
Plaats van herkomst:
China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHDD503
Markeren:

High Light

Markeren:

draagbare kabelfoutlocator met touchscreen

,

buitenkabelfoutlocator 10

,

1 inch

Trading Information
Min. bestelaantal:
1 set
Verpakking Details:
Houten verpakkingen
Levertijd:
5-8 werkdagen
Betalingscondities:
t/t
Levering vermogen:
2000 eenheid/jaar
Productomschrijving
Versatile buitenkabelfoutlocator

Draagbare outdoor-ready-eenheid met touchscreen-interface en geavanceerde spannings-/schokkrachtmogelijkheden voor nauwkeurige foutdetectie en -locatie.

Portable outdoor cable fault locator unit with touch screen
Belangrijkste kenmerken
  • 10.1-inch full-color TFT touchscreen met 1024×600 resolutie
  • Ingebed systeem voor veilige, stabiele werking met eenvoudige interface
  • Meerdere testmethoden: laagspanningspuls, hoogspanningsflashover, meerdere pulsen (8 keer)
  • Automatische continue bemonstering met realtime golfvormopslag
  • Massive opslagcapaciteit: 8000+ lage/hoge spanning golfvormen, 250+ meerdere puls records
  • ingebouwde lithiumbatterijen met een grote capaciteit voor gebruik zonder externe stroom
  • Stromspanning van 2.048 Joule bij gelijkstroomonderzoek tot 32 kV
  • Draagbare eenheid met vier wielen met IP43-classificatie voor gemakkelijke mobiliteit
Technische specificaties
Algemene kenmerken
Afbeelding 10.1" TFT-kleurpaneel van industriële kwaliteit met LED-achterlicht (450 cd/m2)
Operatie Interface met een enkel draaiend knopje met multi-touch-mogelijkheid
Veiligheidsnormen CE-conformiteit; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Arbeidsomstandigheden -25°C tot +65°C, relatieve luchtvochtigheid ≤ 90%
Hoogspanningsoverspanningsgenerator
Uitgangsspanning 0-8kV, 0-16kV, 0-32kV
Ontladingsenergie 2048J @ elk spanningsniveau
Brandstroom tot 60 mA @ 32 kV, 120 mA @ 16 kV, 240 mA @ 8 kV
Afmetingen 534 × 444 × 805 mm (130 kg)
TDR-foutlocator voor kabels
Testmethoden Laagspanningspuls, impulsstroom, impulsspanning, ARC meerdere puls
Metingsterrein ≥ 120 km met een nauwkeurigheid van ± 0,5% × L+1 m
Minimale resolutie 0.07m

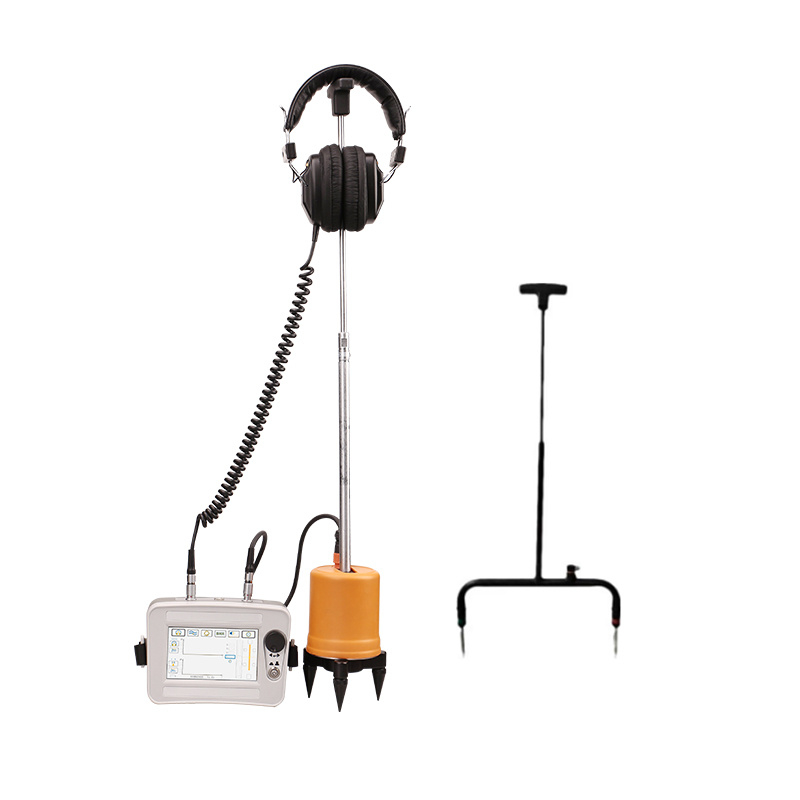

Acoustic/Magnetic Synchrone Pinpointer
Positioneringsnauwkeurigheid 0.1m voor vaste puntspanning, padspanning en stappenspanning
Werktijd 8+ uur op 4×18650 lithiumbatterijen
Gewicht Host 0,6 kg; sensor 1,4 kg
Testkabels
High voltage test cables for fault locator
Hoogspanningsuitgangskabel 2.5mm2 kern, 50kV gelijkstroom, 5m standaardlengte
Aardkabel 16 mm2 hoofdkern, standaardlengte 5 m

Opmerking:Speciale hoogspanningskabels vereist - houd tijdens het gebruik een veilige afstand.

Methoden voor pre-locatie
Cable fault pre-location methods diagram
  • ARC Multishoot:Vergelijkt lage/hoge spanningsspuren met 8 vergelijkende metingen per schot
  • ICE/Overspanningspuls:Meting van de stroomcomponent van de bewegende golf na ontlading van de condensator
  • Decay:Meting van spanningscomponent na ontsteking van HV-DC-bron voor lange kabels
  • IFL:Intermitterende storing Localisatie van storingen met veranderende kenmerken
