🎯 Doelapplicatie:Gespecialiseerd voor teams voor forensische analyse van transformatorstoringen, ingenieurs voor post-incidentonderzoek en professionals voor schadebeoordeling door verzekeraars die wetenschappelijk rigoureus bewijs van de wikkelingsconditie vereisen. In tegenstelling tot routineonderhoudstesters, legt de XHBX1501 de nadruk op dubbele vergelijkingsanalyse (horizontale A-B-C fase + longitudinale trendanalyse voor/na), naleving van DL/T911-2004 voor gezaghebbende rapportage, en automatische generatie van Word-documenten — wat diagnostische conclusies oplevert die toelaatbaar zijn in de rechtbank voor garantieclaims, verzekeringsbeoordelingen en bepaling van de oorzaak van storingen.

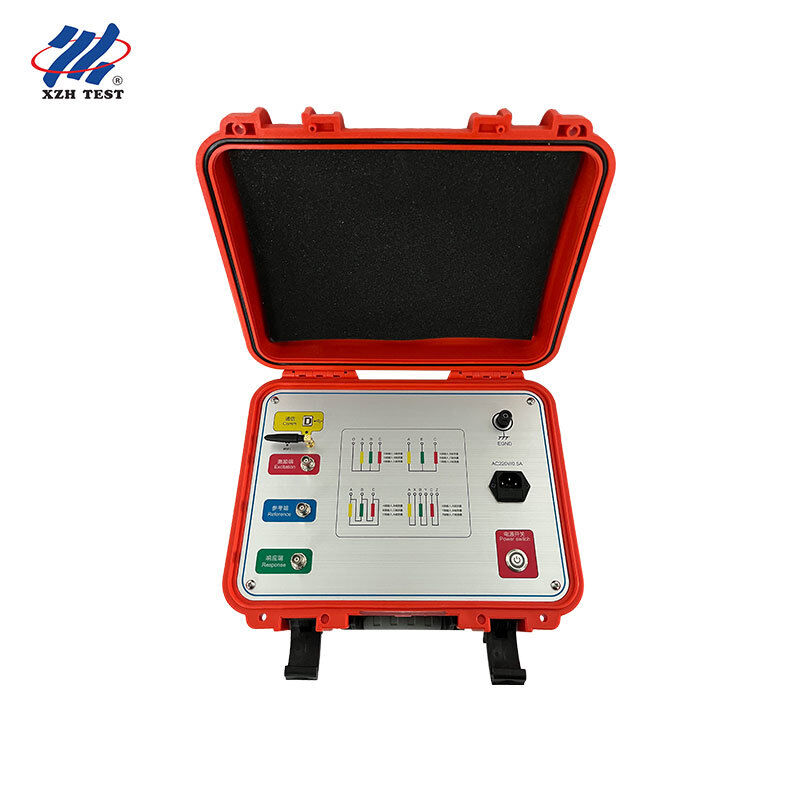

XHBX1501 Transformatorwikkelingsvervormingstester — FRA Technologie
De XHBX1501 transformatorwikkelingsvervormingstester maakt gebruik van geavanceerde Frequency Response Analysis (FRA) technologie om interne transformatorstoringen nauwkeurig te diagnosticeren. Door karakteristieke parameters van transformatorwikkelingen te meten over verschillende frequentiedomeinen, kwantificeert dit instrument responsveranderingen om de ernst van wikkelingsvervorming te bepalen. Het systeem levert duidelijke diagnostische gegevens om te beoordelen of transformatoren onderhoud of revisie nodig hebben — en levert de bewijskracht die nodig is voor storingsonderzoeken en verzekeringsbeoordelingen.
Diagnostische Technologie
De XHBX1501 maakt gebruik van DDS (Direct Digital Synthesis) high-speed frequency sweeping technologie voor nauwkeurige storingsdiagnose over een sweepbereik van 100 Hz tot 2 MHz. Een snelle dual-channel 16-bit A/D-samplesysteem legt tegelijkertijd zowel amplitude- als fase-responsgegevens vast, waardoor de volgende zaken kunnen worden geïdentificeerd:
- Wikkelingsverdraaiing en bolling
- Spoelverplaatsing en kanteling
- Inter-turn kortsluitingsvervorming
- Fase-naar-fase contact kortsluitingsfouten
Belangrijkste Kenmerken
Dubbele Sweepmodi: Lineaire frequentie sweep en gesegmenteerde sweepmeetsystemen bieden flexibele testconfiguraties die zijn geoptimaliseerd voor verschillende transformatorgroottes en onderzoeksdoelstellingen.
Flexibele Frequentie-indexering: Ondersteunt zowel lineaire als logaritmische frequentie-indexering om te voldoen aan specifieke diagnostische vereisten en normen.
Dubbele Vergelijkingsanalyse: Horizontale vergelijking evalueert de gelijkenis van de A-B-C fasen om asymmetrische vervormingspatronen te identificeren. Longitudinale vergelijking legt huidige metingen over historische basisgegevens heen om geleidelijke degradatie in de loop van de tijd te detecteren.
Snelle Microprocessor: Superieure integratie met onboard-verwerking levert test snelheden van 1-2 minuten per fase, waardoor een uitgebreide driefasenanalyse binnen één sitebezoek mogelijk is.
Dubbele Communicatie: USB-poort voor directe pc-verbinding en optionele draadloze Bluetooth voor bediening op afstand en gegevensoverdracht in gevaarlijke of moeilijk bereikbare transformatorinstallaties.
Automatische Rapportgeneratie: Software compileert automatisch testgegevens, vergelijkingscurves en diagnostische conclusies in een opgemaakt Word-document — klaar voor opname in storingsonderzoeksrapporten, verzekeringsclaims en garantie documentatie.
Naleving van DL/T911-2004: Volledige naleving van de Chinese norm voor de energiesector voor frequentieresonantieanalyse van vermogenstransformatoren, wat de acceptatie van diagnostische bevindingen door regelgevende instanties garandeert.
Technische Specificaties
| Sweep Frequentiebereik |
100 Hz – 2 MHz |
| Amplitude Meetbereik |
-100 dB – 20 dB |
| Scanfrequentie Nauwkeurigheid |
0,005% |
| Signaal Uitgangsimpedantie |
50 Ω |
| Signaal Ingangsimpedantie |
1 MΩ |
| Signaal Uitgangsamplitude |
±10 V Piek (Software Instelbaar) |
| A/D Sampling |
Dual-Channel 16-Bit High-Speed |
| Testsnelheid |
1–2 Minuten per Fase Wikkeling |
| Communicatie |
USB + Optionele Draadloze Bluetooth |
| Afmetingen |
310 × 400 × 330 mm (Aluminium Koffer) |
| Nalevingsnorm |
DL/T911-2004 |
Veelgestelde Vragen
V1: Hoe ondersteunt FRA-gebaseerde wikkelingsvervormingstesten forensische storingsonderzoeken?
Frequency Response Analysis creëert een unieke elektrische vingerafdruk van elke transformatorwikkeling. Na een storingsgebeurtenis — of deze nu wordt veroorzaakt door kortsluitingskrachten, transportschade of fabricagefouten — vergelijkt de XHBX1501 de frequentierespons na het incident met basislijnen of zuster-eenheidscurves om te identificeren welke wikkelingen vervorming hebben ondergaan, de ernst van de verplaatsing, en of het schade patroon consistent is met het geclaimde storingsmechanisme. De dubbele vergelijkingsmethodologie (horizontale A-B-C fase + longitudinale voor/na) biedt objectief, kwantificeerbaar bewijs dat geschikt is voor oorzaakanalyse, onderbouwing van verzekeringsclaims en oplossing van garantiegeschillen.
V2: Welke soorten wikkelingsdefecten kan de XHBX1501 identificeren?
De DDS high-speed frequency sweeping technologie detecteert vier primaire vervormingscategorieën: (1) Wikkelingsverdraaiing en bolling — radiale vervorming die typisch wordt veroorzaakt door elektromagnetische krachten tijdens door-kortsluitingsgebeurtenissen; (2) Spoelverplaatsing en kanteling — axiale beweging die vaak het gevolg is van transportimpacts of seismische gebeurtenissen; (3) Inter-turn kortsluitingsvervorming — lokale isolatiefalen tussen aangrenzende windingen; en (4) Fase-naar-fase contact kortsluitingen. Elk defecttype produceert onderscheidende frequentierespons signaturen die de analysesoftware correleert met bekende storingspatronen voor snelle diagnose.
V3: Kunnen testrapporten die door het instrument worden gegenereerd, als bewijs worden gebruikt bij verzekerings- of garantieclaims?
Ja. De XHBX1501 voldoet volledig aan DL/T911-2004, de Chinese norm voor de energiesector voor frequentieresonantieanalyse van vermogenstransformatoren. De automatische functie voor het genereren van Word-rapporten compileert ruwe meetgegevens, frequentieresonantiecurves, horizontale en longitudinale vergelijkingsoverlays en diagnostische conclusies in één opgemaakt document. In combinatie met de juiste documentatie van de keten van bewaring en kalibratiegegevens, bieden deze rapporten wetenschappelijk verdedigbaar bewijs dat wordt geaccepteerd door verzekeringsbeoordelaars, garantiebeheerders en arbitragepanels voor transformatorstoringsclaims.
V4: Wat is het verschil tussen horizontale en longitudinale vergelijkingsanalyse?
Horizontale vergelijking evalueert de gelijkenis van de frequentierespons over de drie fasen (A, B, C) van dezelfde transformator. Aangezien alle drie de fasen identieke ontwerp- en fabricagekenmerken delen, duiden significante afwijkingen in de respons curve van één fase op lokale vervorming in die specifieke wikkeling. Longitudinale vergelijking legt de huidige meting over historische basisgegevens van dezelfde transformator — typisch het fabriekstestrecord of een eerdere veldmeting. Progressieve afwijkingen in longitudinale vergelijking onthullen geleidelijke wikkelingsdegradatie in de loop van de tijd, terwijl plotselinge veranderingen duiden op gebeurtenis-gedreven schade. Het gebruik van beide methoden samen biedt het meest complete diagnostische beeld.
V5: Welke connectiviteitsopties zijn beschikbaar voor veld- en laboratoriumgebruik?
De XHBX1501 biedt dubbele communicatie-interfaces: een standaard USB-poort voor directe verbinding met een Windows-gebaseerde laptop of tablet waarop de analysesoftware draait, en optionele draadloze Bluetooth voor bediening op afstand. Bluetooth-connectiviteit is bijzonder waardevol in onderstationomgevingen waar de te onderzoeken transformator zich in een gebied met beperkte toegang, op hoogte, of in de buurt van geënergiëerde apparatuur kan bevinden — waardoor de operator metingen kan besturen en gegevens vanaf een veilige afstand kan bekijken zonder lange communicatiekabels door het schakelveld te hoeven trekken.
