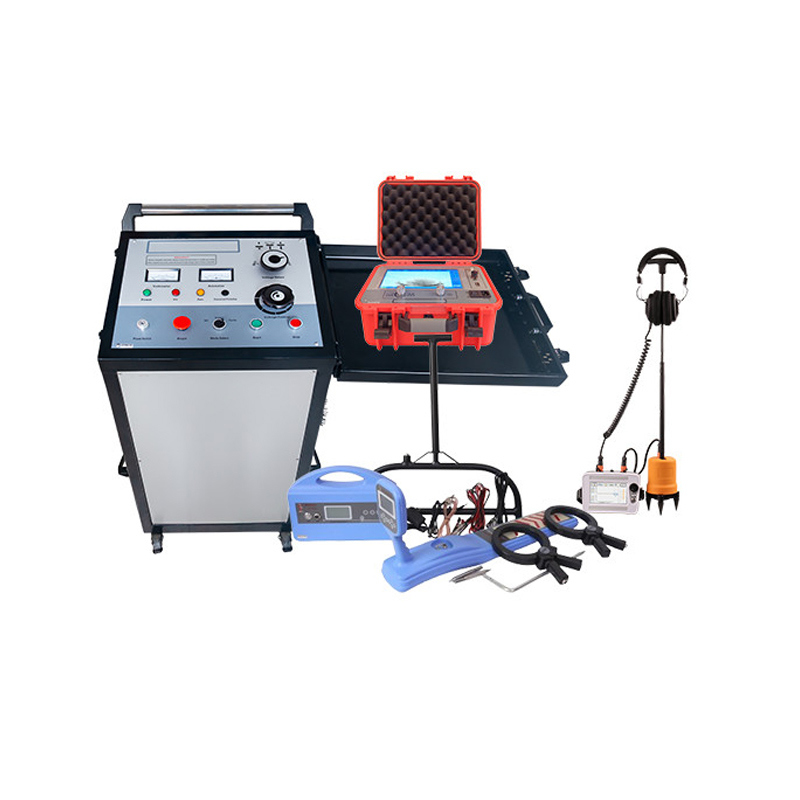

| Systemfunctie |
|
1Gebruik een gelijkstroom- of hoogspanningspuls om het kabelfoutpunt te laten flitsen en te ontladen.
2Gebruik het principe van de reflectie van de bewegende golf om grofweg alle soorten hoofdisolatiefouten van kabels te meten.
3Gebruik de akoestisch-magnetische synchronisatiemethode om nauwkeurige metingen te maken van alle soorten kabelfouten.
|
| Ik...Hoog.Voltage surge generator XHHV535-4T |
| Uitgangsmodus |
DC, Single, Cycle |
| Uitgangsspanning |
0-8kV, 0-16kV, 0-32kV, drie spanningswisselbaar. |
| ingebouwde condensator |
64 μF/16 μF/4 μF |
| Ontladingsenergie |
2048J |
| Schokvermogen |
2000VA |
| Impulssnelheid |
Automatische impact voor ongeveer 6 seconden, handmatige impact voor elke controletijd. |
| Overspanningsniveau schakelaar |
Handleiding |
| Typ van spanningsregeling |
Continu |
| Vermelding |
High-voltage side voltage metering, indication of output voltage and current in real time |
| Schakelaar voor werkwijzen |
Handleiding |
| Continu uitgangsstroom |
60 mA |
| Veilige bescherming |
Met nulstartbeschermingsfunctie, veilig en betrouwbaar |
| Ontlasting |
Unieke hoogspanningsmeting ontwerp, in de stop staat zal het automatisch ontladen van de interne capaciteit van het apparaat |
| Werkvermogen |
AC 220V ± 15%, 50Hz ± 2Hz. |
| DC-spanningsonderzoek |
Output voltage adjustable and indication range 0-35Kv, output current indication range 0-20A |
| Brandstroom |
Foutconditionering (branden) met stroom tot
60 mA @ 32 kV
|
| Veiligheid |
Overspanning, overstroom, oververhitting bescherming.
Automatische ontlading na gebruik
|
| Beschermingscategorie |
Niet lager dan IP54 |
| Afmetingen ((mm) |
534 L x 444 W x 805 H mm |
| Totaal gewicht |
Niet meer dan 120 kilo. |
| II,TDR kabelfoutlocator XHGG502A. |
| Testmethode |
Laagspanningspuls, Impulstroom, Impulstspanning, ARC multipls puls |
| Monsternemingspercentage |
1MHz 400MHz |
| Impulsautoutput |
Unipolair |
| Pulsamplitude |
300 V |
| Breedte van de puls |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Metingsterrein |
≥ 120 km |
| Meetbereik |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Minimale resolutie |
0.07m |
| Meetfout |
≤ ± 0,5% × L + 1m, L is kabellengte |
| Signalvergroting |
0... 100% verstelbaar. |
| Verspreidingssnelheid |
10...999,9 m/μs |
| Uitgangsimpedantie |
Automatische matching |
| - Trigger. |
Automatische continu-
|
| Arbeidsomstandigheden |
Temperatuur -25°C+65°C, relatieve luchtvochtigheid 85%, atmosferische druk 750±30mmHg |
| III.,Cable fault pinpointer XHDD503C |
| Vaste-puntmodus |
Standaardmodus, verbeterde modus, geluidsreductiemodus, aangepaste modus (ms, golfvorm) |
| Vaste puntmethode |
Intelligente tijdsverschilmethode, elektromagnetische inspectiemethode, akoestische meetmethode |
| Positioneringsnauwkeurigheid |
Vaste punt: 0,1 m, pad: 0,1 m |
| Afbeelding |
TFT ultrahelder 5 inch, 800×480 ware kleur |
| taal |
Grafische taal is intuïtiever |
| Gewin |
120dB, volledig automatisch instellen, ook handmatig instellen |
| Frequentiebereik |
100 ⋅ 1600 Hz. |
| Dynamisch bereik |
0 ¢ 112 dB ¢ 16 versnellingen |
| Synchrone trigger |
Acoustische volledig automatische synchrone trigger; magnetisch veld volledig automatische synchrone trigger |
| Detectiebereik |
0.99ms, 75mV, 75V |
| Probe |
Automatische stille, volledig digitale metaal intelligente sonde |
| Koptelefoon |
600Ω militaire technologie voor sterke geluidsreductie en anti-interferentie |
| Werkvermogen |
4*18650 Standaard lithiumbatterij |
| Werktijden |
Meer dan 8 uur |
| Omgevingstemperatuur |
-25°C; relatieve luchtvochtigheid: ≤ 90% |
| Gewicht |
Host 0,6 kg; sensor 1,4 kg |
| Waterdichtheid |
IP65 |
| IV,Cable Path Comprehensive Tester. - Wat is dat? |
| Transmitter |
|
| Uitgangsfrequentie |
Low frequency ((815Hz), intermediate frequency ((8kHz), high frequency ((33kHz), radio frequency ((83kHz) |
| Uitgangsvermogen |
10W, vier uitgangsniveaus: laag, medium, hoog, vol. |
| Uitgangsspanning |
150 Vpp. |
| Uitgangsmodus |
Direct verbindingsmethode, koppeling methode, inductie methode. |
| Afbeelding |
Uitgangsmodus, frequentie, uitgangsvermogen, lusweerstand, lusstroom, batterij resterende capaciteit, gevaarlijk spanningsalarm, enz. |
| Koppelclamp. |
Koppeling inner diameter Φ150 mm |
| Ontvanger |
|
| Werkwijze |
Tracering, identificatie, stapspanning. |
| Ontvangende frequentie. |
Low frequency ((815Hz), intermediate frequency ((8kHz), high frequency ((33kHz), radio frequency ((83kHz) |
| Afbeelding |
Diepte, stroom, frequentie, modus, winst, signaalsterkte, datum, tijd, etc. |
| Detectie diepte |
≥ 10 m |
| V Testkabels |
| (Opmerking: Vanwege de bestaan van 35kV hoogspanning, worden speciale hoogspanningskabels gemaakt en moeten ze tijdens de werking weggehouden worden van de site.) |
| Hoogspanningsuitgangskabel |
Core wire 2.5mm2 rood, bestand tegen spanning 50kV DC, with shielding layer, outer diameter 14mm, length 10 meters, including installation of large spool. |
| Aardkabel |
Grounding 3-column - main core 16mm2 transparent color, branch 2.5mm2, length 10 meters. Including installation of small spool. |
