0-35kV Ondergrondse Kabelfoutzoeker Testapparatuur Set

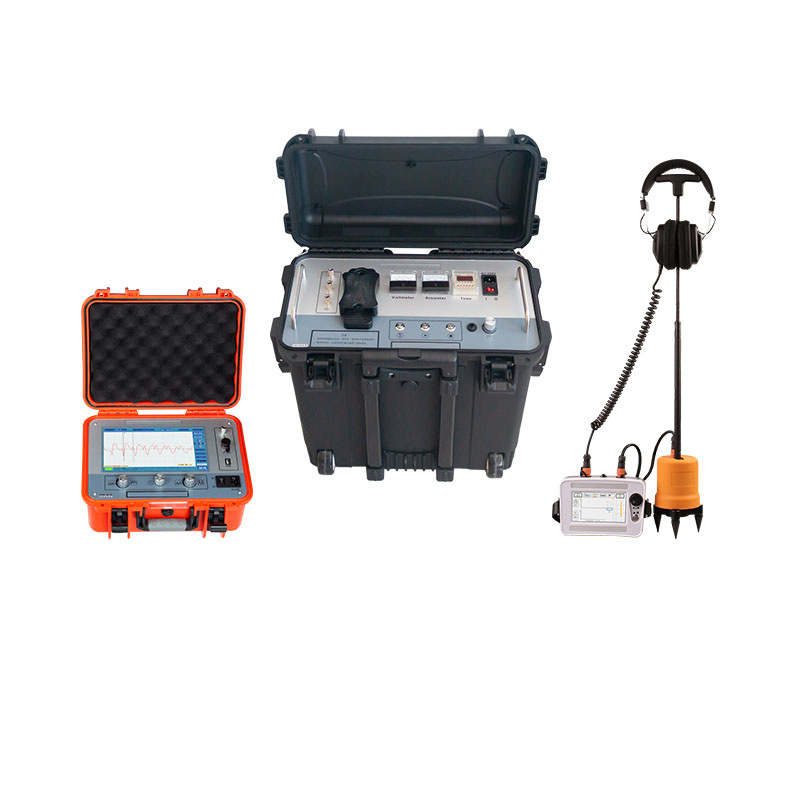

I. Systeemdoel: Het draagbare kabelfoutlocatiesysteem Geschikt voor systeemonderzoek van middel- en laagspanningsfoutkabels onder 35kv.1250J.meting van grof afstand van ondergrondse breukkabel , het nauwkeurig lokaliseren van het foutpunt, en het detecteren van het ondergrondse kabelpad en de diepte.

II. Configuratie van het systeem

Productkenmerken

Hoogspanningspulsgenerator XHHV535-2L

voornamelijk gebruikt voor schokontlading tijdens het testen van de storing van een laagspanningskabel.hoogspanningscomponenten met hoge precisie en hoogfrequente hoogspanningstechnologieHet bevat een energieopslagcapacitor, een gelijkspanningsbron en een ontladingsbalk.Deze apparatuur is veilig en betrouwbaar, met automatische beschermingsfuncties tegen overstroom, overspanning en oververhitting, kan het echt het effect bereiken dat het niet beschadigd raakt door een inslag,en het kan ook normaal werken met hoge spanning aan de grondDe laagspanningspulsgenerator is uitgerust met een tijdsrelais en het ontladingsinterval kan willekeurig worden ingesteld binnen 0-100 seconden.het hoogspanningsimpuls is gelijkmatig en controleerbaar, hoge spanning zijdelingse spanning meting, maken het resultaat real-time en nauwkeurig.de voltmeter kan de condensatorspanning in realtime aangeven. De gebruiker kan de restspanning observeren tijdens het ontladen, totdat de spanningswaarde terugkeert tot nul, en ten slotte de ontlading grondiger maken.

kabelfoutpointer XHDD503C

Het apparaat gebruikt de akoestische en magnetische synchronisatiemethode om het foutpunt van de stroomkabel te bepalen.,De test wordt uitgevoerd op een scherm met een afmeting van ongeveer 10 mm, dat wordt opgevangen en versterkt door de overeenkomstige sonde, en de precieze locatie van het foutpunt wordt bepaald door gehoor- en gezichtsoordelen.
Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het grof meetbereik voltooit en het akoestische en magnetische tijdsverschil verzamelt.Het integreert positioneringstechnologie, path-assisted testing en andere technologieën, die meerdere testmodi en rijke en diverse snelle informatie bieden om de foutlocatie van kabels efficiënt en nauwkeurig te voltooien

Kabelfoutprelocator XHGG502A2

★ Display: 10,1 inch touchscreen, Windows systeem;
★ Functie: Testkabelgolfsnelheid, kabellengte en foutafstand; automatische testbereikinstelling, automatische golfvormanalyse om testafstand weer te geven;Krachtige gegevensverwerking en massale testgolfvormopslag.
★Testmethoden: laagspanningsimpulsmethode, hoogspanningsflitsovermethode
★ stroomvoorziening: opladen AC110V~240V, 50Hz/60Hz; ingebouwde 5200mAH lithiumbatterie;
★Versnellingsfrequentie: 80 MHz;
★ laagspanningspulsamplitude: 100V±15%;
★ Afstandsmetingsbereik: ≥ 65 km;
★ Testbereik: 300m/1km/5km/25km/65km;
★ Pulsbreedte: 0,1 uS/0,50 uS/2,50 uS/7,25 uS/10,0 uS;
★Testfrequentie: 80 MHz/40 MHz/10 MHz/2 MHz/1 MHz
★ Minimale resolutie: 0,10m;
★ Testblinde oppervlakte: ≤ 20 m;

Het maakt gebruik van een industriële 10,1-inch touchscreen en een eenvoudig Windows-besturingssysteem. Het heeft geïntegreerde schakelingen en apparaten van industriële kwaliteit en een ingebouwde lithium-ionbatterij met grote capaciteit.Het is een speciaal instrument voor het meten en analyseren van de toestand en de fout afstand van stroomkabels.
Het maakt gebruik van een combinatie van moderne elektronische technologie en computertechnologie voor het implementeren van signaalfiltering, verwerving, gegevensverwerking, grafische weergave,en grafische analyse om de snelheidsmeting van kabels te voltooien, kabellengteonderzoek en kabelfoutafstandsonderzoek.
Het isis geschikt voor storingen met een lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoogfrequente coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende doorsneden en media, alsook lekkage met hoge weerstand en flashover met hoge weerstand.ault.
