35KV kabelfoutdetector met akoestische magnetische synchronisatie

Invoering

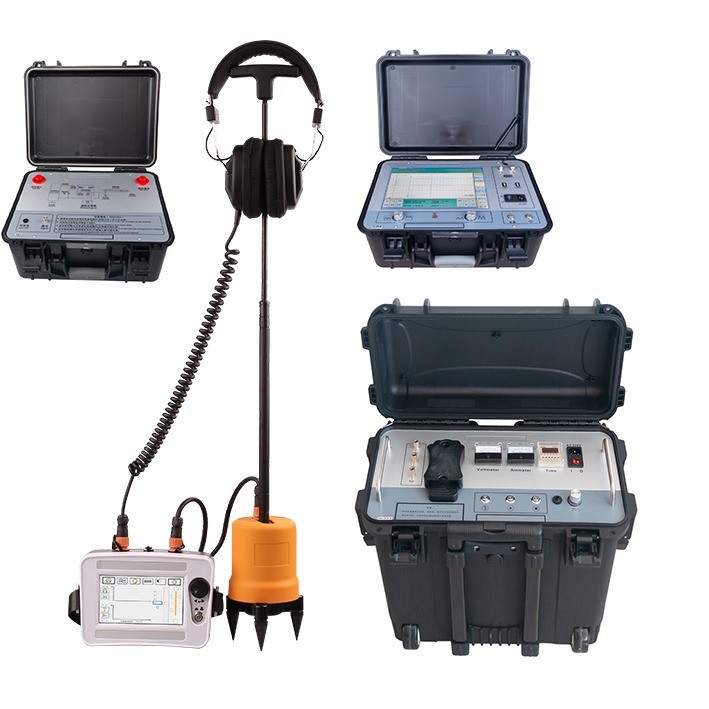

Het instrument van de kabelfoutlocatie gebruikt de akoestische en magnetische synchronisatiemethode om het foutpuntpunt van de stroomkabel te bepalen. De elektronische flashover wordt gegenereerd door de impactafvoergenerator, opgepikt en versterkt door de overeenkomstige sonde, en de precieze locatie van het foutpunt wordt bepaald door auditief en visueel oordeel. Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het ruwe meetbereik voltooit en het akoestische en magnetische tijdsverschil verzamelt. Het integreert positioneringstechnologie, pad-geassisteerde testen en andere technologieën en biedt meerdere testmodi en rijke en diverse snelle informatie om de locatie van de kabelfout efficiënt en nauwkeurig te voltooien.

1.Technische indicatoren

Inleiding

1 Aanpassing: druk op de aanpassingsknop om de aanpassingsinterface in te voeren en roteer de aanpassingsknop om de aanpassingsparameters in te stellen;

2 Voeding: Schakel de voeding van het systeem in- en uit. Wanneer u het systeem inschakelt, moet u de aan / uit -knop gedurende 3 tot 4 seconden ingedrukt houden totdat u een lang "piep" -geluid hoort, dan kunt u de knop opheffen; Bij het uitschakelen moet u op de aan / uit -knop ingedrukt houden gedurende 3 tot 4 seconden;

3 Display: 5-inch touch-display.

1 sensor: Poort van de probe sensoraansluiting;

2 opladen: laderverbindingspoort;

3 Toegewijde hoofdtelefoonaansluiting.

Paklijst

Stel je de scène voor

Nauwkeurig en snel het belangrijkste isolatie -falen van vermogenskabels met spanningsniveaus van 35kV en lager detecteren; de kabellengte kalibreren; Ruwweg test de kabelfoutafstand

*Pre-lokaliserende kabelfouten met de reflectometer XHGG502 op basis van de laagspanningspulsreflectiemethode (TDR),

Hoge spanning flashover-methode (dwz ijs, verval), boogreflectiepulsreflectiemethode (arc single shot en boog multi-shot) kabelfout pre-locatie: met de reflectometer XHGG502 op basis van de lage voltage-impuls-reflectiemethode (TDR) en hoog-spanningsbeurt (flashover) methode (Decay), arc-reflectiemethode (single-shot/ multi-shot).

Er zijn drie testmodus van XHGG502, lage spanningspuls, hoogspanningsflitover, boog multi-shot.

De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de boog multi-shot testmodus van XHGG502.

De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de hoogspanningsflitover -testmodus van XHGG502

De onderstaande afbeelding toont de kabellengte of kabel open circuitfoutafstand gemeten met behulp van de laagspanningspulstestmodus van XHGG502. Bij gebruik van de laagspanningspulsmethode is het niet nodig om de hoogspanningspulsgenerator aan te sluiten. Andere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.

                             Nieuwe versie nieuwe versie

De XHHV535-2L hoogspanningspulsgenerator wordt voornamelijk gebruikt voor schokafvoer tijdens kabelfouttest. Het kan ook worden gebruikt voor DC-bestand tegen spanningstest van andere elektrische apparatuur. Dit apparaat integreert de hoogspanningsbron van DC, energieopslagcondensator, ontladingsbal opening, enz. Dit apparaat vervangt volledig de traditionele honderden kilogram testtransformatoren, bedieningsdozen en pulsenergieopslagcondensatoren (over het algemeen is een set van 5KVA -transformatoren meer dan 60 kilogram, controle van de doos is meer dan 30 kg en de pul -opslagcapacitor is meer dan 20 kg). De voeding hanteert een zeer nauwkeurige, hoge-stabiliteit speciale hoogspanningscomponenten met hoogspanning en hoogfrequente hoogspanningstechnologie, waardoor de hele machine eenvoudig in structuur en ultralicht in gewicht is. Om de gewoonte van mensen te behouden om transformatoren en operatieboxen te gebruiken om DC hoogspanning te genereren, neemt deze pulsgenerator gehumaniseerd ontwerp- en operatiemodus aan, die veilig en betrouwbaar is. Reik echt het effect van niet beschadigd door impact, en het kortsluiting van hoge spanning naar grond kan ook normaal werken. Het is momenteel de lichtste en meest gebruiksvriendelijke draagbare DC-schok met een hoogspanningsapparatuur. Het is een ideaal product voor het detecteren van stroomkabelfout.

Productfuncties

★ met overstroom, overspanning, oververhitting van automatische beschermingsfunctie;

★ met DC bestand tegen spanning, impactafvoerfunctie;

★ De hoogspanningspulsuitgang is uniform en controleerbaar;

★ Super kortsluitbeveiligingsfunctie, waardoor de hoogspanningsuitgang direct naar de grond kan worden kortsluiting;

★ Het heeft dubbele 2,5-niveau pointermeters voor stroom- en spanningsweergave, wat intuïtief en duidelijk is, en het is in één oogopslag duidelijk of het foutpunt volledig is ontladen en het ontladingsproces wordt weerspiegeld in realtime;

★ Hoogspanning zijspanning MET

Technische gegevens

Inleiding

1. Veiligheidsgrond: de grond van de instrumentschaal moet betrouwbaar met de grond worden verbonden om te voorkomen dat de instrumentschaal wordt geëlektrificeerd of elektrisch schokken voor personeel.

2. Hoogspanningsgrond: ook bekend als hoogspanningsstaart, het moet betrouwbaar worden geaard om lekkage en ontlading met hoge spanning te voorkomen. Slecht contact kan ertoe leiden dat de spanning, hoge spanningsafbraak van de interne componenten van het instrument en veiligheidsongevallen veroorzaakt door lekkage of ontlading in het instrument stimuleren.

3. Bemonsteringsgrond: de negatieve terminal van de opslagcondensator van de pulsenergie heeft een hoge spanning en moet betrouwbaar worden geaard. Het wordt gebruikt voor bemonstering wanneer de golfvorm wordt bemonsterd onder de hoogspanningsflitover-toestand van de kabelfouttester. (Zonder hoogspanningsflitover-bemonstering is betrouwbare aarding nog steeds vereist).

4. Ontladingsknop: druk op deze knop om contact te maken met de balspleet en ontladen handmatig. (De duur van elke sleutelpers mag niet hoger zijn dan 1s).

5. Hoogspanningsstartknop: wanneer het startknoplicht is ingeschakeld, betekent dit dat de spanningsuitgang zich in de nulpositie bevindt. Wanneer het licht is ingeschakeld, is de startknop geldig. Als het startknoplampje niet is ingeschakeld na het inschakelen van de aan / uit -schakelaar, zet u de spanningsaanpassingsknop tegen de klok in totdat het licht is ingeschakeld. Wanneer het knoplicht is ingeschakeld, drukt u op deze knop om het apparaat te starten en een hoge spanningsuitgang te genereren.

6. Hoogspanningsstopknop: wanneer de test is voltooid of een afwijking optreedt, drukt u op deze knop om de hoogspanningsuitgang af te snijden, het hoogspanningslicht gaat uit en de interne ontladingsbal stopt met werken. Wanneer de stop -sleutel is ingeschakeld, betekent dit dat er een hoge spanningsuitgang is en wanneer deze is uitgeschakeld, betekent dit dat er geen hoogspanningsuitgang is.

7. Overstroombeveiligingsschakelaar: wanneer ingedrukt, betekent dit dat de overstroombeveiligingsfunctie is begonnen; Wanneer het opduikt, betekent dit dat het instrument de overstroombeveiliging heeft geactiveerd.

8. Spanningsaanpassing: Nadat u het apparaat heeft ingeschakeld, moet u eerst de knop CO inschakelenNTERKLOCKSCHAP naar het uiteinde, druk op de startknop en pas u vervolgens met de klok mee om de uitgangshoogspanning van klein naar groot te verhogen en zich tegen de klok in aan te passen om de uitgangshoogspanning van groot naar klein te verminderen.

9. Power Switch: "I Gear" schakelt de AC 220V -voedingsschakelaar in en "0 versnelling" schakelt de systeemvermogen uit.

10.De zekeringhouder: de plaats waar de zekering van het AC 220V -voedingssysteem is geïnstalleerd.

11. Power Socket: de werkende voeding van het instrument, AC 220V -verbindingspoort.

12. Tijdinstelling: Stel het ontladingstijdinterval in.

13. Ammeter: indicatie van de stroom aan de hoogspanningszijde.

14. Voltmeter: hoogspanningsuitgangsspanning die KV -meter aangeeft.

15. Hoogspanningsuitgang (EMP): Sluit bij het beïnvloeden van ontlading de hoogspanningsuitgangslijn aan.

16. Hoogspanningsuitgang (DC): wanneer DC de spanning weerstaat, sluit u de hoogspanningsuitgangslijn aan.

Paklijst

Toepassing- Ondergrondse kabelfoutlocatie
