Robuuste Kabelstoring Pinpointer met BNR Ruisreductie | XHDD503C+
Productoverzicht

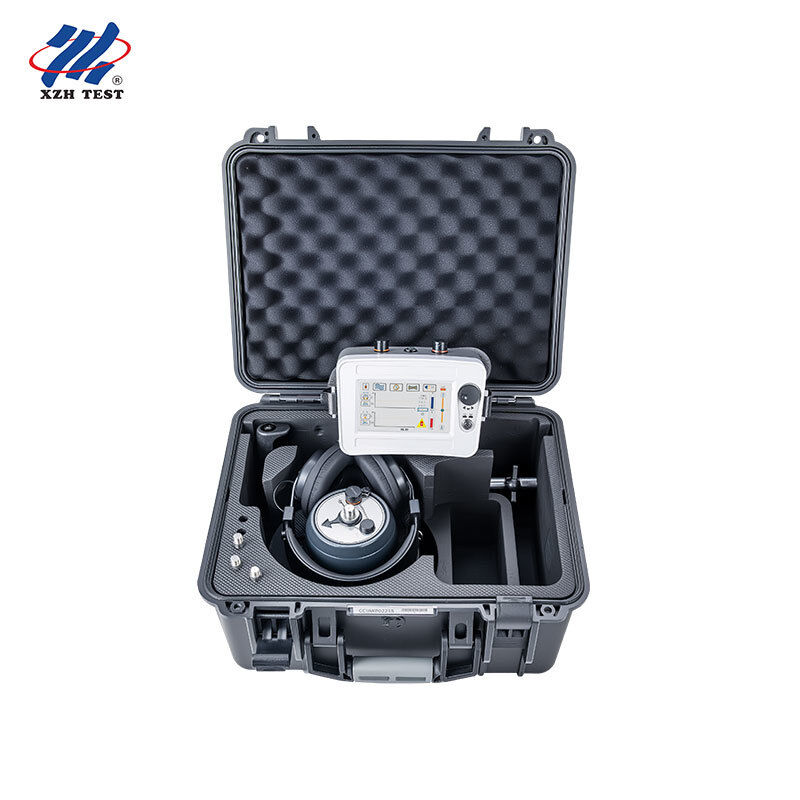

De XHDD503C+ is een professionele akoestisch-magnetische kabelstoring pinpointer, ontworpen voor veeleisende veldoperaties onder alle weersomstandigheden. Voortbouwend op het XHDD503C+ platform, legt de Pro-variant de nadruk op superieure ruisonderdrukking, verlengde batterijduur en robuuste constructie voor zware buitenomgevingen, waaronder mijnen, offshore platforms en extreme klimaatzones.
Met geavanceerde BNR achtergrondruisreductie met mute ruisonderdrukking, vijfde-orde superpositiefiltering en vier selecteerbare filtermodi, blinkt de XHDD503C+ uit in omgevingen met hoge interferentie, waar omgevingsgeluid, verkeersvibraties en industriële machines normaal gesproken de meetnauwkeurigheid zouden aantasten. De volledig digitale sonde met meerlaagse fysieke isolatiesensoren garandeert consistente IP65-gecertificeerde prestaties in natte, stoffige en vochtige omstandigheden.
Conform DL/T 849.2-2019 en GB/T 18268.1 is de XHDD503C+ de voorkeurskeuze voor onderhoudspersoneel van nutsbedrijven, mijn elektriciens, spoorwegsignaalteams en industriële buitendienstingenieurs die betrouwbare pinpointnauwkeurigheid met minimale stilstand vereisen.
Belangrijkste Kenmerken
Geavanceerde BNR achtergrondruisreductie met mute ruisonderdrukking voor omgevingen met hoge interferentie
Akoestisch-magnetische synchrone positionering met automatische tijdsverschilberekening
1,5-inch zonlichtleesbaar touchscreen LCD (480x850, 350 nits)
Vier configureerbare filtermodi: Volledige Doorgang, Banddoorlaat, Laagdoorlaat, Hoogdoorlaat
Vijfde-orde superpositiefiltering voor maximale signaalhelderheid op elektrisch lawaaierige locaties
Automatische en handmatige gain/trigger-regeling voor akoestische en magnetische kanalen
Indicatie van padafwijking en waarschuwingssysteem voor naderende storingspunten
Volledig digitale, zeer gevoelige, ruisbestendige sonde met IP65 meerlaagse isolatie
Verlengde batterijduur met snellaadfunctie
Versterkte behuizing voor inzet in mijnen, offshore en extreme klimaten
Technische Specificaties
| Positioneringsmethode |
Akoestisch-Magnetische Synchronisatie met Digitale Signaalverwerking |
| Detectienauwkeurigheid |
Positionering: ≤ 0,1 m; Pad: ≤ 0,5 m |
| Detectiebereik |
0,00 - 99,99 ms |
| Ruisreductie |
BNR Achtergrondruisreductie + Mute Ruisonderdrukking |
| Filtermodi |
Volledige Doorgang (100Hz-1600Hz), Banddoorlaat (200Hz-600Hz), Laagdoorlaat (100Hz-300Hz), Hoogdoorlaat (160Hz-1600Hz) |
| Filtermethode |
Vijfde-Orde Superpositiefilter |
| Kanaal Gain |
8 Niveaus (Geluid & Magnetisch); Triggerdrempel 0-99 Niveaus |
| Geluidsuitvoer |
16 Niveaus Gain (0-112 dB), 350Ω Impedantie |
| Display |
1,5-inch Touchscreen LCD, 480x850, 350 nits |
| Waterdichtheidsklasse |
IP65 (Meerlaagse Fysieke Isolatiesensoren) |
| Voeding |
3,7V 3200mAh 18650 Batterij x4 |
| Stand-by Tijd |
> 8 Uur (Klaar voor Gebruik) |
| Bedrijfstemperatuur |
-25°C tot 65°C; RV ≤ 90% |
Veelgestelde Vragen
V1: Waarom is BNR ruisonderdrukking essentieel voor professionele veldoperaties?
BNR (Background Noise Reduction) filtert actief aanhoudende omgevingsinterferentie uit, zoals verkeersrumoer, trillingen van industriële machines, windgeruis en elektrische brom van nabijgelegen hoogspanningslijnen. In combinatie met mute ruisonderdrukking stelt het de XHDD503C+ in staat om de duidelijke "plof" van de storingsontlading te isoleren, zelfs in omgevingen waar standaard pinpointers geen bruikbare metingen zouden produceren.
V2: Kan de XHDD503C+ betrouwbaar werken in mijnbouwomgevingen?
Ja. De XHDD503C+ is speciaal versterkt voor mijntoepassingen. De IP65-gecertificeerde behuizing beschermt tegen steenkoolstof, mineraalslib en watersproei. De versterkte sonde kabel en de schokbestendige behuizing van de hoofdunit zijn bestand tegen de trillingen en mechanische stress die veel voorkomen bij dagbouw- en ondergrondse mijnbouwoperaties. Het bedrijfstemperatuurbereik van -25°C tot 65°C dekt de meeste mijnbouwklimaten.
V3: Is de XHDD503C+ geschikt voor offshore en maritieme kabeltesten?
De meerlaagse fysieke isolatiesensoren en de IP65 waterdichtheidsklasse maken de XHDD503C+ geschikt voor offshore platforms, landingspunten van onderzeese kabels van windparken en havenkabeltesten. De BNR-technologie is bijzonder waardevol in deze omgevingen waar golfslag, generatorgeluid en trillingen van metalen structuren continue achtergrondinterferentie veroorzaken.
V4: Hoe verschilt vijfde-orde superpositiefiltering van standaard filtering?
Vijfde-orde superpositiefiltering past vijf gekoppelde filtertrappen toe op het akoestische signaal, wat zorgt voor een aanzienlijk steilere afname dan eenvoudigere filters van de eerste of tweede orde. Dit betekent een scherpere scheiding tussen het geluid van de doelontlading en achtergrondruis, wat resulteert in schonere tijdsverschilmetingen en betrouwbaardere storingsafstandsberekeningen in elektrisch lawaaierige industriële omgevingen.
V5: Wat is de minimale bestelhoeveelheid en levertijd?
De minimale bestelhoeveelheid is 1 eenheid met standaardlevering binnen 5-8 werkdagen. Elke eenheid is stevig verpakt in een houten kist. Grotere bestellingen komen mogelijk in aanmerking voor prioriteitsproductieplanning en gereduceerde prijzen. Neem contact op met de verkoopafdeling van XZH TEST voor een offerte op maat op basis van uw projectvereisten.
V6: Hoe werkt het waarschuwingssysteem voor naderende storingspunten?
Terwijl de operator de sonde langs de kabelroute beweegt, monitort het instrument continu de akoestisch-magnetische tijdsverschilwaarden. Wanneer vier opeenvolgende datasets onder de 30 ms registreren, geeft het display aan dat de sonde het storingspunt nadert. De padafwijkingsindicator toont ook of de sonde zich links of rechts van de kabelmiddellijn bevindt, wat een nauwkeurige uitlijning garandeert.
V7: Kan het instrument testgegevens opslaan en exporteren?
De XHDD503C+ toont de vier meest recente akoestisch-magnetische tijdsverschilmeetsets direct op het touchscreen voor realtime vergelijking. Voor uitgebreide gegevensregistratie en rapportagebehoeften kunt u contact opnemen met XZH TEST over beschikbare datamanagementaccessoires en softwareopties die compatibel zijn met de XHDD503C-serie.
V8: Welke training of technische ondersteuning wordt geboden?
Uitgebreide Engelse gebruikershandleidingen met stapsgewijze bedieningsprocedures zijn inbegrepen. Remote technische ondersteuning via e-mail en videogesprekken is beschikbaar voor probleemoplossing en operationele begeleiding. Inbedrijfstelling ter plaatse, klassikale training en velddemonstratieprogramma's kunnen worden geregeld voor bulkbestellingen of langdurige samenwerkingsovereenkomsten.
V9: Hoe presteert het instrument bij extreme kou of hitte?
De XHDD503C+ is geschikt voor continue werking van -25°C tot 65°C met een relatieve luchtvochtigheid tot 90%. Het lithiumbatterijpakket behoudt stabiele ontladingseigenschappen over dit bereik. Voor operaties onder -25°C wordt een korte opwarming in een verwarmde voertuigcabine aanbevolen voordat deze wordt ingezet om de respons van het touchscreen en de batterij-efficiëntie te optimaliseren.
V10: Wat is het verschil tussen XHDD503C+ en XHDD503C+?
De XHDD503C+ bouwt voort op de standaard XHDD503C+ met verbeterde BNR ruisonderdrukking, mute ruisonderdrukking, versterkte behuizing voor extreme omgevingen en een waarschuwingssysteem voor naderende storingspunten. Beide modellen delen dezelfde kern akoestisch-magnetische synchronisatietechnologie, 0,1 m nauwkeurigheid, IP65-classificatie, filtermodi en display specificaties. Kies de Pro voor mijnbouw, offshore en industriële locaties met hoge interferentie; kies de standaard voor algemene nuts- en aannemerstoepassingen.
