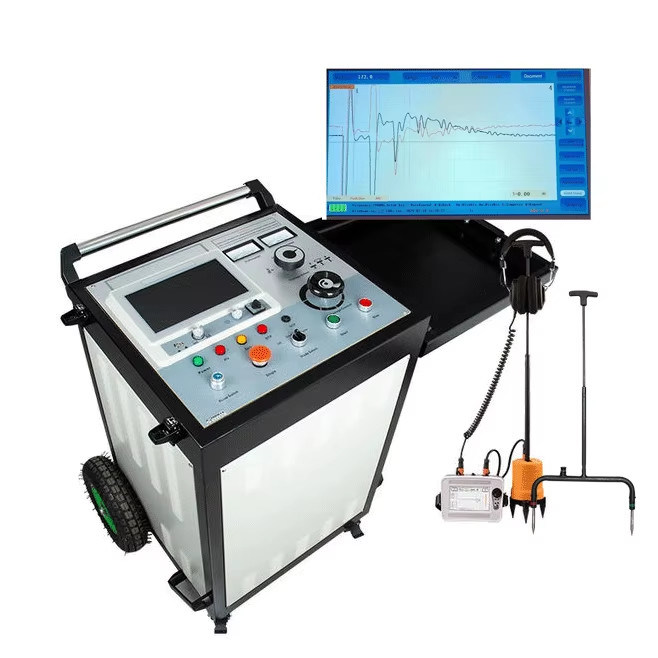

32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem

Name: 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE ISO
Modelnummer:	XHHV535-2TSB+XHDD503E

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE ISO

Modelnummer:

XHHV535-2TSB+XHDD503E

Markeren:

High Light

Markeren:

32 kV draagbare kabelfoutlocator

1024J ontladingsenergiefoutmeter

draagbaar kabelfoutlocatie systeem met garantie

Trading Information

Min. bestelaantal:

1 set

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

T/T

Levering vermogen:

500SET/YEAR

Productomschrijving

1024J Ontladingsenergie 32kV en lager ARC Kabelfoutlocatiesysteem

DeXHHV535-2TSBHet kabelfoutlocatie-systeem detecteert de belangrijkste isolatiefouten in stroomkabels met een nominale spanning van 35 kV en lager, terwijl de kabellengte nauwkeurig wordt gemeten.Dit uitgebreide systeem combineert een kabelfoutmeter met een hoogspanningspulsgenerator voor betrouwbare foutdetectie.

Overzicht van het systeem

De kabelfoutmeter is voorzien van een intuïtieve software-interface met aanraakoperatie, die wordt bestuurd door een microcomputer met één chip.betrouwbare werking met een onafhankelijk voedingssysteem dat interferentie tijdens slagontlading voorkomt.

Dit geavanceerde testsysteem identificeert effectief verschillende kabelfouten, waaronder:

Fouten van lage weerstand, kortsluiting en open circuit
Gebroken draadfouten in stroomkabels van verschillende materialen
Hoogweerstandslekken en flashoverfouten
Fouten in hoge-frequente coaxialkabel, straatlantaarten en ondergrondse draden

Technische specificaties

Parameter	Waarde
Overspanning HV	0-8kV/16kV/32kV
Hoge spanning zijstroom	0-60mA
Intern condensator	2μF/32kV, 8μF/16kV, 32μF/8kV
Tegenstroomtijd	Automatische spanning ~ 7 s of handmatige bediening
Stroomenergie	1024J
Overspanningskracht	2 kVA
Gewicht	≤ 120 kg
Stroomvoorziening	AC220V±15%, 50Hz±2Hz

Parameters voor de pre-locatie van kabelfouten

Frequentie van de bemonstering: 1MHz~400MHz
Omschakeling van de spanning van het voertuig
Afstandsmetingsbereik: ≥ 120 km
Testbereik: 100 m/300 m/500 m/1km/3km/5km/10km/25km/50km/100km
Pulsscherpte: 0,15 μS tot 10 μS (8 selecteerbare bereikten)
Minimale resolutie: 0,07m
Testblinde oppervlakte: ≤ 10 m
Meetfout: ≤±(0,5% × L+1m), waarbij L de kabellengte is
Vermogen: ingebouwde 10,4AH lithiumbatterie (5 uur werken, 2 uur opladen)

XHDD503E kabelfout pinpointer

De XHDD503E pinpointer gebruikt akoestisch-magnetische synchronisatietechnologie om fouten in kabels precies te lokaliseren.Het detecteert flitsontladingsverschijnselen via trillingsgolven., geluidsgolven en elektromagnetische golven, die deze gegevens verwerken om zowel visuele afstandsmetingen als geluidssignalen uit te voeren voor nauwkeurige foutlocalisatie.

Dit veelzijdige instrument behandelt verschillende kabelfouten, waaronder:

Fouten van lage weerstand, kortsluiting en open circuit
Gebroken draden in kabels van verschillende spanningsniveaus en materialen
Leckage- en flashoverfouten met hoge weerstand

Technische specificaties van de pinpointer

Bandbreedte van het geluidskanaal:All-pass (100Hz-1600Hz), Low pass (100Hz-300Hz), High pass (160Hz-1600Hz), Band pass (200Hz-600Hz)
Kanalen aanpassen:8 niveaus voor geluid, magnetisch en spanning
Geluidsuitgang:16 niveaugewinningen (0-112 dB), 350Ω-impedantie
Detectiebereik:0.00-99.99ms, 75mV-75V
Genauigheid van detectie:Positie ≤ 0,1 m; stapspanning ≤ 0,5 m; pad ≤ 0,5 m
Vermogen:4×18650 lithiumbatterijen (8 uur of langer werken)
Werkomstandigheden:-25°C tot 65°C; luchtvochtigheid ≤ 90%
Afmetingen:428L × 350W × 230H (mm)
Gewicht:7 kg
