Productbeschrijving
XHDD503B digitale kabelfoutlocatoris een akoestisch-magnetische synchrone locatie, die samen met een hoogspanningssignaalgenerator wordt gebruikt.
Het is een draagbaar en intelligent apparaat voor de nauwkeurige locatie van storingen in stroomkabels. Het integreert andere technologieën, biedt een verscheidenheid aan testmodi en een rijke en gevarieerde onmiddellijke informatie.en voltooit kabelfout locatie efficiëntHet is een essentieel hulpmiddel voor noodherstel van storingen in stroomkabels.
Technische indicatoren
1.Acoustische en magnetische synchronisatie
(1) Geluidskanaal
a) Bandbreedte
| Alle passagiers |
100 Hz tot en met 1500 Hz |
| Laag pass |
100 Hz~400 Hz |
| Hoogste pas |
1 50 Hz tot en met 1 500 Hz |
| Bandpas |
200 Hz tot 600 Hz |
| Maximale signaalvergroting |
>=100 dB |
| Vaste puntnauwkeurigheid |
0.1m |
| Batterij |
Ingebouwde lithium-ion batterij, spanning 8,4 V, capaciteit 2,4 Ah |
| Gebruik van tijd |
Tijd van continu gebruik > 8 uur |
| Charger |
Input AC220V±10%, 50Hz; nominale uitgang 8,4V, 1A |
| Laadtijd |
< 6 uur. |
| Afbeeldingsmodus |
5-inch kleuren LCD, 854 x 480 resolutie, met aanraakfunctie. |
| Omgevingstemperatuur |
-10°C-55°C, luchtvochtigheid 5-90% RH, hoogte <4500m. |
2. Akustische en magnetische synchronisatie achtergrondgeluidsreductiemodus (BNR).
3. bargrafiek die de sterkte van het geluidssignaal aangeeft, instelbare geluidsdrempel
4Bargrafiek met indicatie van de sterkte van het elektromagnetische signaal, instelbare magnetisch veld trigger drempel, met magnetisch veld trigger prompt functie.
5. Acoustisch-magnetische tijdsverschil methode positioneringsmodus: golfvorm weergave, het maximale akoestisch-magnetische tijdsverschil is 80 ms, dat automatisch kan worden berekend en handmatig geanalyseerd;het heeft de mogelijkheid het laatste akoestisch-magnetische tijdsverschil op te nemen.
DoelHet akoestisch-magnetische synchrone wijzingsinstrument, dat in combinatie met hoogspanningssignaalgeneratoren wordt gebruikt, is een draagbaar en intelligent apparaat voor nauwkeurige positionering van een storing in een stroomkabel.
Het integreert akoestisch-magnetische tijdsverschil positioneringstechnologie, geluidsreductietechnologie, trajectonderzoeken en andere technologieën.De testmodus en de rijke en gevarieerde prompt informatie kan de kabel fout locatie efficiënt te voltooien, nauwkeurig en prettig, wat een essentieel hulpmiddel is voor noodherstel van storingen in stroomkabels.

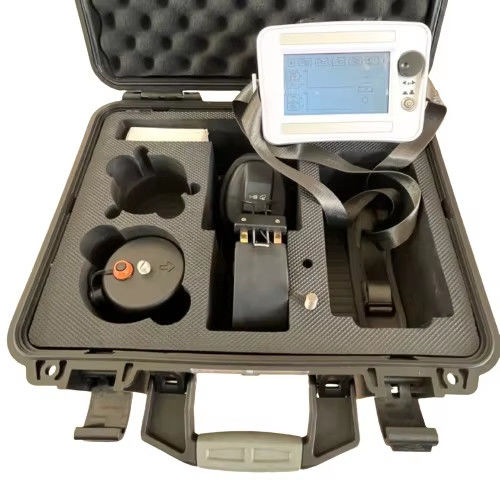

Verpakt met een draagbare PVC beschermende behuizing, mooi, gemakkelijk te dragen, lichtgewicht,het beschermingsniveau niet lager is dan IP54.
1.Met behulp van de technologie voor akoestisch-magnetische synchrone positionering wordt het akoestisch-magnetische tijdsverschil automatisch berekend en wordt de afhankelijkheid van geluidsbewaking verminderd.
2De achtergrondgeluidsreductietechnologie kan effectief geluid van milieuinterferenties filteren en het ontladingsgeluid op de foutlocatie benadrukken.
3Door de combinatie van de traditionele akoestische meetmethode en de geavanceerde akoestisch-magnetische methode kan de gebruiker vrij kiezen naargelang de gebruiksgewoonten.
4.De winstwaarde en de triggerwaarde van het akoestische signaal en het magnetische signaal kunnen handmatig worden ingesteld, wat voor vaste punten handiger is.
5De parameters zijn instelbaar, selecteer de juiste filterparameters om het geluid uit de omgeving te onderdrukken.
6.5 inch touch highlight LCD, zorgt voor zicht in zonlicht.
7Aangedreven door ingebouwde lithium-ion batterij met snelle oplaad.
8Klein en draagbaar, licht.
Op het scherm zijn schermen voor akoestische golven en magnetische golven, en het tijdsverschil tussen beide wordt aan de rechterkant weergegeven.De methode van akoestisch-magnetische synchronisatie wordt gebruikt om de foutpunten van de kabels nauwkeurig te meten, waardoor opsporing gemakkelijker en sneller wordt.
