Kabelmantelfoutzoeker XHHG521A 7500V Hoogspanningsbrugmethode voor detectie van doorslagpunten

Name: Kabelmantelfoutzoeker XHHG521A 7500V Hoogspanningsbrugmethode voor detectie van doorslagpunten
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE ISO
Modelnummer:	XHHG521A

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE ISO

Modelnummer:

XHHG521A

Productnaam:

Voorspeler van de storing van de kabelomhulsel

Zonder commissie Voltage:

≥ 7500V

Kortsluitingstroom:

≥ 40 mA

Werkende voeding:

Wisselstroom 220 V ± 10% 50 Hz ± 1 Hz

Markeren:

High Light

Markeren:

7500V-hoogspanningsbrugdetectie

Precieze locatie van het afbrekingspunt van kabels

MURRAY Bridge Flashover Fault Testing

Trading Information

Min. bestelaantal:

1 unit

Prijs:

Onderhandelbaar

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

T/T

Levering vermogen:

2000 eenheden per jaar

Productomschrijving

Productoverzicht

DeXHHG521A Foutlocator voor de kabelomhulselis een nauwkeurig diagnostisch instrument ontworpen op basis van het MURRAY-brugprincipe,met een vermogen van meer dan 50 W, maar niet meer dan 50 W,.

Het systeem integreert een elektrische spanningsregelaar met een R-type transformator om een hoge-spanning constante stroombron te vormen, met drukknop spanningsregeling.met een vermogen van niet meer dan 50 WDe balansbrug is gevormd met een evenredige potentiometer, volledig gepositioneerd op hoog potentieel.De meting wordt uitgevoerd via een speciaal ontworpen twee-kern hoogspanningsrubberkabel met behulp van de vier-terminal weerstandsmethode om fouten in de loodweerstand te elimineren.Het hele paneel werkt met een laag potentieel voor de veiligheid van de bediener.De hoogspanningsbron en de brug zijn geïntegreerd in een draagbare beschermhoes, met een hoogspanningsvermogen met licht gewicht, intuïtieve bediening en verbeterde veiligheid.

Belangrijkste specificaties

Modelnummer

XHHG521A

Merknaam

XZH-test

Voltage zonder belasting

≥ 7500V

Kortsluitingstroom

≥ 100 mA (5-40 mA wordt aanbevolen voor balancering)

Positioneringsnauwkeurigheid

± 0,2%·L ± 1) m

Stroomvoorziening

AC 220V (± 10%), 50Hz; ingebouwde 8,4V batterij

Testmodus

Bewaarde test

Testregio

Kabelvorming

Gewicht

25 kg

Certificering

CE, ISO

Oorsprong

China, Xi'an

Verpakking

Houten behuizing

Productkenmerken

De uitgangsspanning is volledig verstelbaar voor verschillende kabeltestscenario's
Levert hoge nauwkeurigheid en meetstabiliteit met geavanceerde brugbalansering circuits
Gebruikt een hooggevoelige versterker en galvanometer voor nauwkeurige balansindicatie
Geïntegreerde nulbescherming zorgt voor de veiligheid van de gebruiker en de apparatuur tijdens een hoogspanningsoperatie
Automatische foutpuntdetectie met handmatige tests voor gespecialiseerde toepassingen
De brugbalansmethode elimineert blinde zones in vergelijking met golfreflectietechnieken, waardoor deze ideaal is voor korte kabels en het bepalen van het breekpunt in de buurt

Technische parameters

Parameter	Specificatie
Voltage zonder belasting	≥ 7500V
Kortsluitingstroom	≥ 100 mA (5-40 mA wordt aanbevolen voor balancering)
Positioneringsnauwkeurigheid	± 0,2%·L ± 1) m
Gewicht	25 kg
Stroomvoorziening	AC 220V (± 10%), 50Hz±1Hz; ingebouwde 8,4V batterij

Primaire toepassingen:De hoogspanningsbrugmethode XHHG521A is bijzonder doeltreffend voor: 1) het lokaliseren van breekpunten met hoge weerstand in gelegde kabels,met name lineaire hoogweerstandsfouten bij kabelverbindingen die bestand zijn tegen verbranding tot lage weerstand2) detecteren van flashover-breukpunten waar de constante stroombron de boog voor een stabiele brugstroom ondersteunt;(3) het identificeren van gebreken die nog niet volledig zijn afgebroken, maar die een lage isolatieweerstand vertonen en die door megohmmeteronderzoek zijn vastgesteld;.

Toepassingsscenario's

Vaak gestelde vragen

V1: Welke soorten kabelfouten kan de XHHG521A detecteren?

De XHHG521A is ontworpen voor het detecteren van breukpunten met hoge weerstand, flashover-type breuken en isolatiefouten met lage weerstandswaarden in verschillende stroomkabels.Het is vooral effectief bij lineaire hoogweerstandsfouten bij kabels die moeilijk in lage weerstand kunnen branden, evenals door megohmmeteronderzoek geïdentificeerde defecten die nog niet volledig zijn afgebroken onder bedrijfsspanning.

V2: Hoe werkt de MURRAY-brugmethode voor de locatie van kabelfouten?

De MURRAY-brugmethode vormt een gebalanceerd brugcircuit met een proportioneel potentiometer op een hoog potentieel.Het systeem past hoge-spanning constante stroom toe en meet het balanspunt door middel van een hooggevoelige galvanometerDe foutdistantie wordt berekend aan de hand van de brugverhouding en de totale kabellengte, met automatische berekening via één aanraking.

V3: Hoe nauwkeurig is deze foutlocator voor de kabelmantel?

De XHHG521A bereikt een positioneringsnauwkeurigheid van ±(0,2%·L±1) meter, waarbij L de totale kabellengte vertegenwoordigt.voldoende precisie bieden voor efficiënte opgravings- en reparatiewerkzaamheden.

V4: Kan de XHHG521A hoogweerstandsfouten effectief testen?

De XHHG521A is speciaal ontworpen voor hoog weerstandsfouten.De 7500V-spanning zonder belasting en de 100mA-kortsluitingscapaciteit maken het mogelijk om een stabiele stroom te behouden door hoge weerstandsfoutenpuntenBij storingen van het type flashover houdt de constante stroombron de boog in stand, waardoor de brug voldoende gevoelig is voor een nauwkeurige foutlocatie, zelfs onder moeilijke omstandigheden.

V5: Is de XHHG521A geschikt voor veldgebruik en ondergrondse kabelproeven?

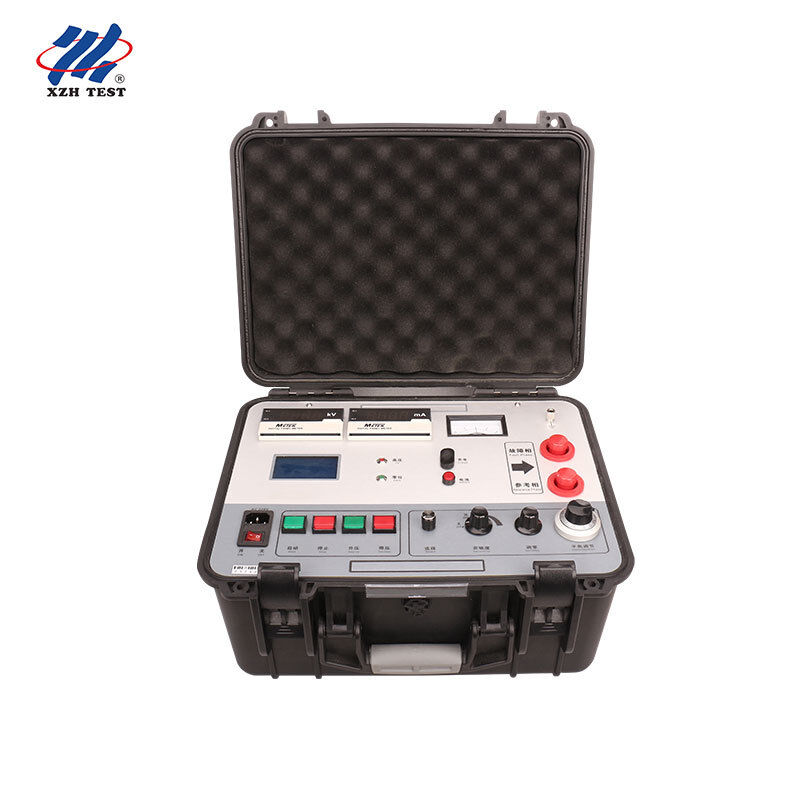

De hoogspanningsbron en brug zijn geïntegreerd in een draagbare beschermende behuizing die 25 kg weegt.Het werkt op standaard AC 220V stroom met een ingebouwde 8Het apparaat is ideaal voor het testen van kabels na het leggen, inclusief ondergrondse stroomkabels, en ondersteunt zowel automatische als handmatige testmodi voor flexibele veldoperatie.

V6: Wat zijn de voordelen van de brugmethode ten opzichte van golfreflectiemethoden?

De brugbalansmethode biedt een belangrijk voordeel: het heeft geen blinde zone.de brugmethode behoudt de volledige nauwkeurigheid ongeacht de foutsafstandDit maakt het de voorkeursoplossing voor het opsporen van breekpunten in korte kabelsegmenten en fouten die zich in de buurt van de kabelterminals voordoen.

V7: Wat is de minimale orderhoeveelheid en levertijd?

De minimale bestelhoeveelheid is 1 eenheid. De standaardlevertijd is 5-8 werkdagen. Elk stuk is verpakt in een stevige houten kast voor veilige internationale verzending. De jaarlijkse productiecapaciteit is 2,000 eenheden, met betaling via T/T.

Over XZH TEST

XZH TEST is een professionele fabrikant gespecialiseerd in kabelfoutdetectie en diagnostische oplossingen voor elektriciteitsbedrijven, elektrische aannemers en industriële klanten wereldwijd.Met geavanceerde technologieën, waaronder de MURRAY brug analyse., TDR, hoogspanningspulstests en intelligente foutlocatiesystemen, XZH TEST levert betrouwbare apparatuur die ingenieurs helpt om kabelfouten sneller te vinden en de betrouwbaarheid van het elektriciteitsnetwerk te verbeteren.

Neem vandaag nog contact met ons op voor een op maat gemaakte oplossing op maat van uw kabel onderhoudsvereisten.
