Kabelfoutlocator
>

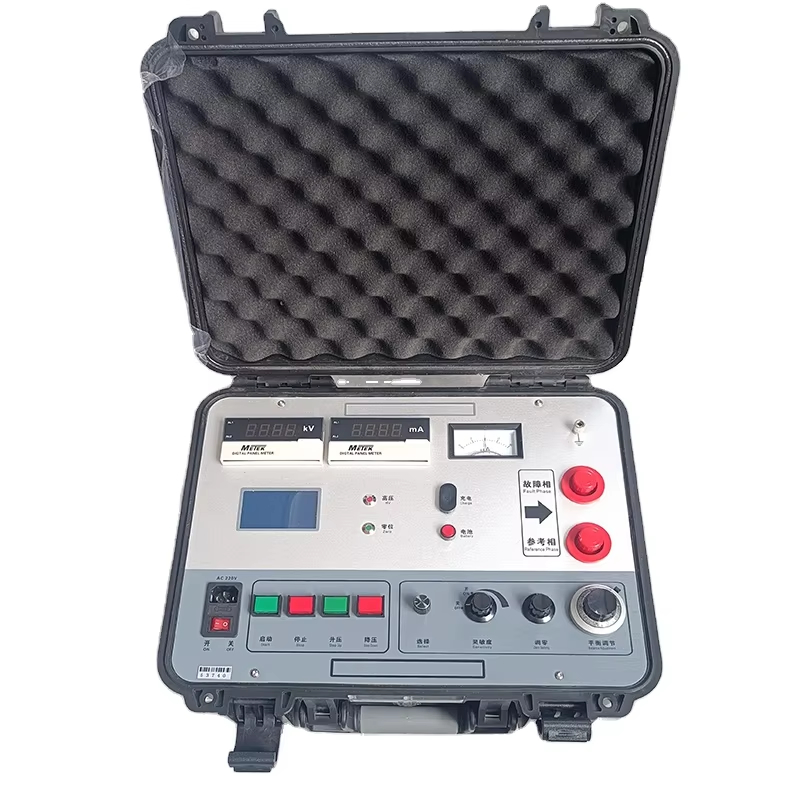

Set voor het lokaliseren van manteldefecten van kabels voor 10kV-500kV kabels

Set voor het lokaliseren van manteldefecten van kabels voor 10kV-500kV kabels

Productdetails:
Plaats van herkomst: China
Merknaam: XZH TEST
Certificering: CE/ISO
Modelnummer: XHHG521A
Detailinformatie
Plaats van herkomst:
China
Merknaam:
XZH TEST
Certificering:
CE/ISO
Modelnummer:
XHHG521A
Markeren:

High Light

Markeren:

10kV-500kV kabelfoutlocator

,

kabelhulsfoutdetector

,

hoogspanningskabellocatie-set

Trading Information
Min. bestelaantal:
1 eenheid
Verpakking Details:
Houten verpakkingen
Levertijd:
5-8 werkdagen
Betalingscondities:
t/t
Levering vermogen:
2000 eenheid/jaar
Productomschrijving
Set voor het lokaliseren van fouten in de buitenmantel van kabels
Detectie van fouten in de buitenmantel van kabels via MURRAY-brug/stapspanning en klemstroom
De Set voor het lokaliseren van fouten in de buitenmantel van kabels identificeert snel en nauwkeurig verborgen gevaren, waaronder aardingsfouten en overmatige lekstromen in de buitenmantel van 10kV-500kV enkernige en driekernige hoogspannings- en extra-hoogspanningskabels. Dit systeem kan ook 5kV-10kV, 1-minuut DC-weerstandsspanningstests uitvoeren op kabelmantels van polyethyleen met hoge dichtheid en polyvinylchloride.
Belangrijkste toepassingen
Essentieel voor het onderhoud van 10kV-500kV enkernige en driekernige hoogspanningskabelsystemen
Cruciaal hulpmiddel voor bedrijven die zich bezighouden met extra-hoogspanningskabeltechniek
Waardevolle aanwinst voor energieoverdracht- en transformatie-engineeringoperaties
Kenmerken van model XHHG521A
Ontworpen op basis van het MURRAY-brugprincipe, lokaliseert de XHHG521A afbraakpunten in diverse draden en kabels, inclusief defecten met lage isolatieweerstandswaarden. Het systeem beschikt over:
Hoogspanningsconstante stroombron met elektrische spanningsregelaar en R-type transformator
Knopgestuurde spanningsregeling (7500V nullastspanning, 100mA kortsluitstroom)
Zeer gevoelige versterker en galvanometer voor balansindicatie
Geïntegreerde hoogspanningsbron en brug in draagbare beschermende koffer
Eén-knops bediening met automatische berekening van de foutafstand
Vier-draads weerstandsmeting elimineert fouten door leidingweerstand
Technische specificaties
Parameter Waarde
Nullastspanning ≥7500V
Kortsluitstroom ≥100mA (aanbevolen 5-40mA voor balansinstelling)
Positioneringsnauwkeurigheid ±(0,2%*L±1)m
Gewicht 25kg
Voeding AC 220V (±10%), 50Hz±1Hz; 8,4V ingebouwde batterij
Technical Diagram of Cable Fault Locator
