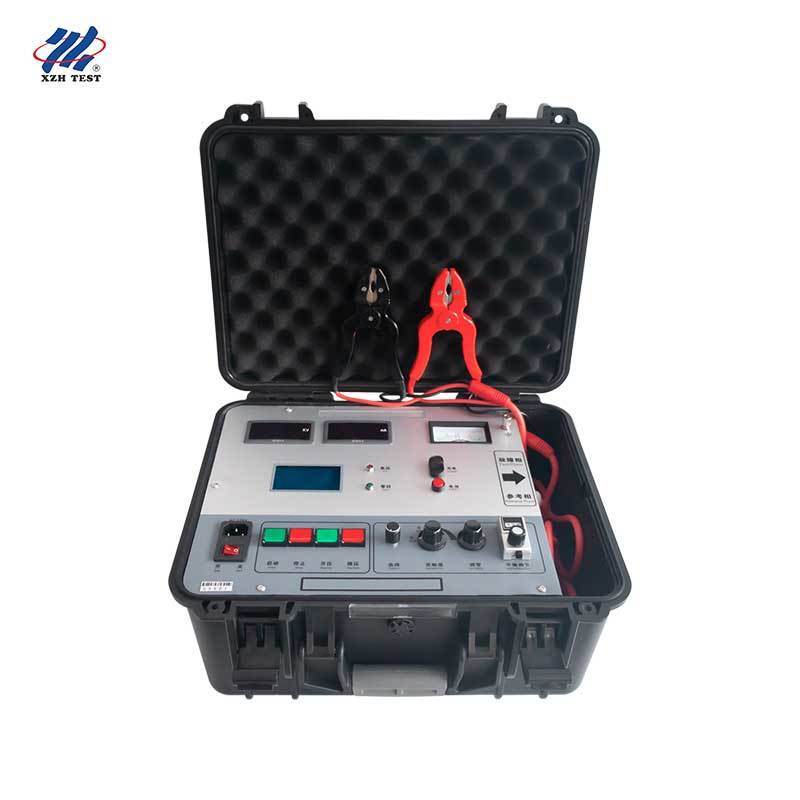

Kabel schede Fout Locator Murray Bridge Tester 5600V 100mA Hoge weerstand

De XHHG521B kabelmantelstoringzoeker is een hoogspanningsbrugkabelstoringtester, ontworpen op basis van het principe van de Murraybrug. Het kan worden gebruikt om de doorslagpunten van diverse draden en kabels na installatie te lokaliseren, evenals defectpunten die nog niet zijn doorgeslagen maar een lage isolatiestroom weergeven. Het kan ook worden gebruikt om defecte punten van diverse kabels in de kabel fabriek te lokaliseren, waardoor het een essentieel hulpmiddel is voor kabelonderhoud en -reparatie.

Het apparaat gebruikt een elektrische spanningsregelaar en een R-type transformator om een hoogspannings constante stroombron te vormen, met toetsenbordbediening voor het verhogen en verlagen van de spanning. Met een open-circuit spanning van 5600V en een kortsluitstroom van 100mA, gebruikt het een hooggevoelige versterker en galvanometer voor balansindicatie, die samen met de ratio potentiometer een gebalanceerde brug vormen, allemaal op hoog potentieel geplaatst. De meetkabel is een speciaal ontworpen dubbeladerige hoogspanningsrubberkabel, en de vier-draads weerstandsmeetmethode vermijdt fouten veroorzaakt door leidingweerstand. Het paneel is volledig op laag potentieel voor de veiligheid van de operator.

Het instrument is uitgerust met een LCD-display en één-knops bediening: voer de kabellengte in en de storingsafstand wordt automatisch berekend. De hoogspanningsbron en de brug zijn geïntegreerd in één draagbare beschermhoes, waardoor het apparaat hoogspanning, lichtgewicht, gemakkelijke bediening en veilig gebruik biedt.

De XHHG521B is bijzonder geschikt voor drie soorten kabelstoringen die moeilijk betrouwbaar te hanteren zijn met andere methoden.

De kabelstoringlocatiebrugmethode werkt als volgt: kortsluit de defecte fase van de te testen kabel met een gezonde fase, sluit de twee armen van de brug aan op respectievelijk de defecte en gezonde fase, en stel de instelbare weerstand op één arm van de brug af totdat de brug in balans is. Met behulp van de verhoudingsrelatie en de bekende kabellengte kan de storingsafstand worden verkregen.

Als de afstanden van de twee uiteinden van de te testen kabel tot het doorslagpunt L1 en L2 zijn, de totale kabellengte L is, en de corresponderende kernweerstanden R1 en R2 zijn, dan geeft de aflezing P (in procent) na het balanceren van de brug direct de storingspositie aan: L1 = P% · L. De Murraybrugmethode voor het lokaliseren van doorslagpunten is een klassieke aanpak die handig en nauwkeurig is. De basis is dat de kernweerstand (of afscherming) uniform en evenredig is met de lengte. De brugmethode is relatief eenvoudig en de nauwkeurigheid voldoet aan de vereisten van veldtechnische tests, waardoor deze bijzonder handig is voor tweefasige kortsluitingsstoringen van kabel lijnen.

Wanneer de hulpkabel dezelfde doorsnede heeft als de defecte kabel, is de storingspositie X = 2 × L × P1%. Besteed speciale aandacht aan de factor "2", omdat het aansluiten van de hulpkabel de kabellengte die deelneemt aan de berekening verdubbelt.

Wanneer de hulpkabel een andere doorsnede heeft, converteer deze dan naar de defecte kabellengte: als de defecte doorsnede Sx is en de hulpkabel doorsnede S is, dan is X = P1% × (1 + Sx/S) × L.

Als alle drie de aders van een driekabel zijn doorgeslagen of kortgesloten naar elkaar, selecteer dan de ader met de beste isolatiestroom als hulpkabel. Voor de omgekeerde verbindingscontrole, verlaag de spanning, ontlaad, wissel de meetklemmen, herhaal de meting om P2 te verkrijgen, en verifieer P1 + P2 = 100.

Elke XHHG521B wordt geleverd met de host, een hoogvermogen jumperkabelset, een netsnoer, een aarddraad, een oplader en 5 reservezekeringen (3A), en wordt ondersteund door een jaar gratis garantie en levenslange onderhouds- en technische service. Voor bestellingen, training en after-sales ondersteuning kunt u contact opnemen met ons verkoopteam.
