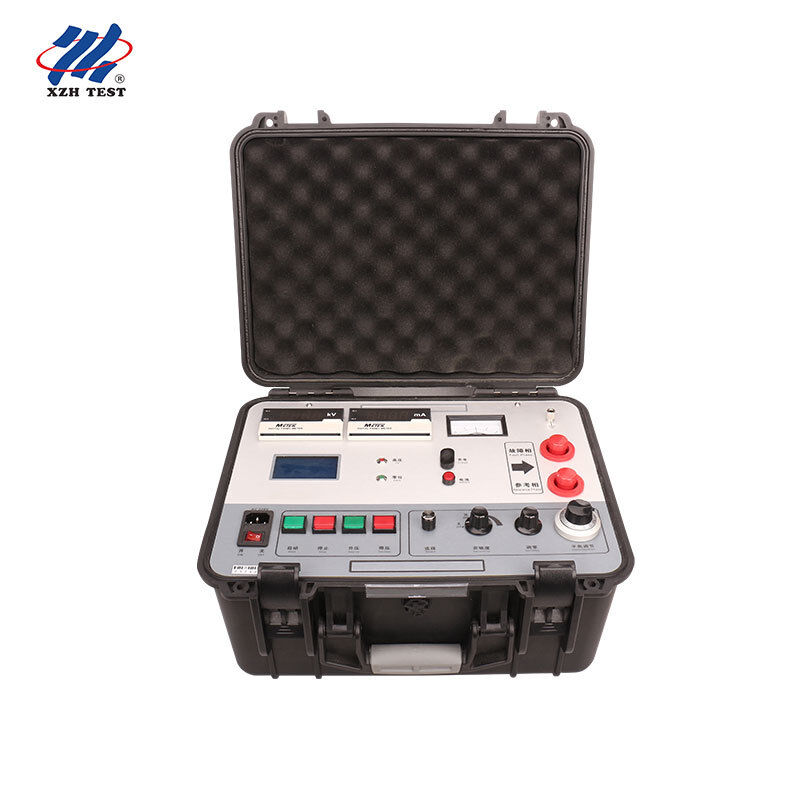

7500V HV-brugmethode Stroomkabel Buitenste schede Fout tester voor precieze isolatie Breuklocatie XHHG521A

De XHHG521A is een precieze kabel omhulsel fout pre-locator ontworpen rond de MURRAY brug principe,ontworpen voor elektriciteitsdistributie- en transmissienetwerken waar nauwkeurige identificatie van isolatiefouten in de buitenmantel van cruciaal belang is voor de betrouwbaarheid van het systeemHet instrument locatieert de breukpunten van alle draden en kabeltypen.met inbegrip van defecten vóór de storing die een lage isolatieweerstand vertonen, maar zich nog niet hebben geopenbaard als storingen die van invloed zijn op de werking onder normale bedrijfsspanning.

De XHHG521A maakt gebruik van een elektrische spanningsregelaar in combinatie met een R-type transformator om een gestabiliseerde hoge-spanning constante stroombron te genereren.De bediener regelt de spanning via een knopinterfaceHet evenwichtspunt van de brug wordt aangegeven door een galvanometer met nulcentrum.en het apparaat berekent automatisch de storingsafstand nadat de bediener de bekende kabellengte heeft ingevoerdAlle operationele bedieningselementen en de aflees van de storingsafstand zijn gecentraliseerd op het frontpaneel voor een intuïtieve werkstroom voor één bediener.

Murray-brugprincipe met hoogspanningsbronDe brugmethode meet de weerstandsverhouding tussen het foutpunt en de kabelonderdelen bij hoge spanningsconstante stroomopwinding.het behoudt de volledige gevoeligheid over de hele kabellengte, zonder blinde zone en zonder afstandsafhankelijke signaalafzwakking.

Automatische berekeningen van de foutafstand Nadat de bediener de kabellengte op de potentiometer aan de voorzijde heeft ingesteld en de brug tot evenwicht heeft gebracht, berekent en toont het instrument automatisch de exacte storingsafstand.Dit elimineert handmatige berekeningsfouten en versnelt de werkvloei van velddiagnostiek.

Breedfrequente nulindicatorEen gevoelige galvanometer met zowel grof als fijn balansbereik geeft een duidelijke visuele indicatie van het bruggewicht.Het dubbele bereik ontwerp maakt snelle grof evenwicht gevolgd door precisie fijn afstemmen, waardoor de meettijd wordt verkort en tegelijkertijd de nauwkeurigheid behouden blijft.

Ultra-hoge impedantiefoutgevoeligheidDe XHHG521A werkt bij 7500V leegspanning en detecteert breekpunten met hoge weerstand die door golfreflectiemethoden niet kunnen worden geïdentificeerd.met inbegrip van storingen van het type flashover die een langdurig onderhoud van de boog vereisen, isolatiefouten bij kabelverbindingen en ontwikkeling van waterboomdegradatie in XLPE-geïsoleerde kabels.

Robuuste industriële bouwwerken¢ Gehuisvest in een versterkt stalen behuizing met een duidelijke etikettering op de voorzijde, kan het instrument in veeleisende veldomgevingen worden gebruikt.De interne R-type transformator zorgt voor uitstekende spanningsregulatie en elektrische isolatie, waardoor de meetstabiliteit wordt gewaarborgd onder schommelende voedingsomstandigheden.

De MURRAY brug circuit vormt een Wheatstone brug waar één arm bestaat uit de defecte kabel geleider plus de fout pad weerstand,en de tegenovergestelde arm bevat een referentiedraden plus een gekalibreerde variabele weerstandOnder hoge spanning constante stroom opwinding, de operator past de precisie potentiometer tot de galvanometer leest nul, wat de brug evenwicht aangeeft.de weerstandsverhouding komt rechtstreeks overeen met de afstandsverhouding tussen het foutpunt en de twee uiteinden van de kabelWanneer de totale kabellengte bekend is en is ingevoerd, berekent het apparaat automatisch de exacte storingsafstand.

Deze methode biedt een fundamenteel voordeel ten opzichte van TDR-technieken: omdat deze elektrische weerstandsverhoudingen meet in plaats van de reistijd van de puls heen en weer,het zorgt voor een uniforme gevoeligheid over de hele kabellengteEr is geen blinde zone in de buurt van de testterminals, geen pulsverspreiding in lange kabels en geen afstandsafhankelijk resolutiverlies.Deze kenmerken maken de HV-brugmethode uniek geschikt voor diagnoses met korte kabels, de locatie van de breuk in de buurt van het eindpunt en de nauwkeurige identificatie van gewrichtsdefecten.

Stroomdistributienetwerken¢ Zoek schade aan de buitenmantel van ondergrondse elektriciteitskabels van MV (635 kV) en HV (≥ 35 kV), met inbegrip van XLPE-, PILC- en EPR-geïsoleerde typen.Essentieel voor de routinematige beoordeling van de conditie en herstel na storing in stedelijke distributienetwerken.

Diagnostiek van kabelgewricht en -afsluiting¢ Identificatie van ontwikkelende isolatiefouten bij kabelverbindingen en -afsluitingen voordat deze uitgroeien tot catastrofale storingen.De hoge gevoeligheid van de brugmethode voor weerstandsfouten maakt het mogelijk gedeeltelijke storingen te detecteren die TDR-methoden volledig zouden missen.

Fabrieksacceptatie en inbedrijfstelling- de integriteit van de kabels te controleren tijdens de kwaliteitscontrole tijdens de productie en de ingebruikname na de installatie.

Aanvullend op TDR-systemen¢ In te zetten naast TDR-gebaseerde kabelfoutlocatoren als onderdeel van een uitgebreide diagnostische toolkit.flashover, en near-end fouten waarbij de TDR-prestaties beperkt zijn.
