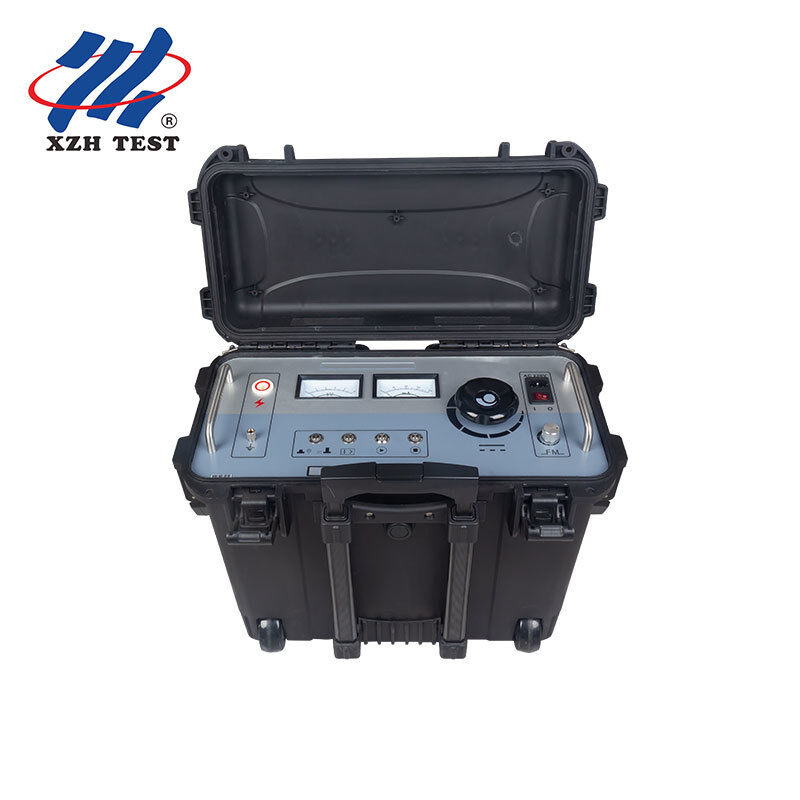

Kabelmantelfoutzoeker XHHD523L 10kV blokgolfuitgang voor snelle, nauwkeurige HV-kabelfoutdetectie

De XHHD523L Kabelmantel Foutdetector is een professioneel instrument ontworpen voor snelle en nauwkeurige foutdetectie op de buitenmantels van hoogspanningskabels. Met een blokgolfuitgangsspanning van 10kV en een maximale uitgangsstroom van 200mA, voldoet dit apparaat volledig aan de Chinese nationale norm GB50150-2006 voor de weerstandsspanningsbeproeving van kabelmantels, inclusief overdrachtsinspecties en preventieve inspecties voor cross-interconnectiesystemen.

Met de wijdverbreide implementatie van stedelijke netwerktransformatieprojecten, worden veel energiecentrales, bouwpartijen en ontwerpbureaus geconfronteerd met 110kV XLPE-kabels onder krappe projecttijdschema's. De XHHD523L is speciaal gebouwd om deze uitdagingen aan te gaan en biedt een betrouwbare oplossing voor het lokaliseren van defecten in kabelmantels en het uitvoeren van DC-weerstandsspanningsbeproevingen op buitenmantels van hoog-dichtheid polyethyleen (HDPE) en polyvinylchloride (PVC) kabels.

De meeste moderne kabelmantels zijn vervaardigd uit HDPE-mantelmateriaal, dat fabriekstests met een DC-spanning van 25kV/5min doorstaat met lekstromen zo laag als tientallen microampères. Echter, defecten treden vaak op na het leggen van de kabel als gevolg van schade door externe krachten tijdens de installatie, inclusief het vullen en afdekken met aarde. Defecten na installatie omvatten typisch termietenbeschadiging, waterindringing in aardingsdozen, verslechtering van oorspronkelijke defecten en vochtpenetratie op de splitsingspunten van aardingsdraden die de isolatieweerstand verminderen. Sommige defecten blijven jarenlang onopgelost vanwege diepe begraving of complexe omstandigheden, wat aanzienlijke operationele veiligheidsrisico's met zich meebrengt.

De 10kV-uitgangsspanning van de XHHD523L voldoet volledig aan de vereisten van de GB50150-2006 norm voor kabelmanteltesten. Het maakt snelle en nauwkeurige identificatie mogelijk van verborgen defecten in 10kV-500kV enkel- en driekern hoogspannings- en ultrahoogspanningskabelmantels, inclusief aardfouten en grote lekstroomcondities. Bovendien voert het 5kV-10kV DC 1-minuut weerstandsspanningsbeproevingen uit op HDPE- en PVC-kabelmantels, waardoor het een essentieel instrument is voor kabelonderhoudsafdelingen van 10kV-500kV operationele eenheden, ultrahoogspanningskabelbedrijven en diverse energieoverdrachts- en transformatie-engineeringbedrijven.

• Uitgangsspanning continu instelbaar van 0 tot 10kV voor veelzijdige testscenario's
• Uitgangsfrequentie instelbaar van 0.4Hz tot 1Hz met volledige bereikconfigureerbaarheid
• Ingebouwde overstroombeveiliging zorgt voor de veiligheid van de operator en apparatuur
• Eénknopsomschakeling tussen pinpoint-modus en weerstandsspanningsbeproeving voor een naadloze workflow
• Ontvangergevoeligheid is volledig instelbaar voor optimale signaaldetectie onder wisselende veldomstandigheden
• Signaalfrequentie instelbaar om overeen te komen met verschillende kabelkenmerken en begravingsomstandigheden
• Geïntegreerde nulbeveiliging voor veilige hoogspanningswerking
• Testen zonder nul blind gebied zorgt voor volledige dekking over alle kabellengtes, inclusief fouten dicht bij het uiteinde
