Productomschrijving
De hoogspanningsdeler uit de XHDB-serie is een RC-volume-gebalanceerd afgeschermd gedeeltelijk druk-hoogspanningsmeetapparaat. Hoofdzakelijk gebruikt voor puls-hoogspanning, bliksem-hoogspanning, netfrequentie-hoogspanningsmeting. Het is de eerste keuze om de hoogspannings-elektrostatische voltmeter te vervangen. Het is eenvoudig te bedienen, intuïtieve weergave, hoge precisie, klein formaat en licht gewicht.
Het is geschikt voor energiecentrales, onderstations, fabrieken voor de productie van hoogspanningsapparatuur en hoogspanningslaboratoria en andere afdelingen als ideale apparatuur voor hoogspanningsmetingen.
Speciale afschermingstechnologie wordt toegepast om de invloed van hoogspanning op de indicatiewaarde te verminderen, waardoor hoge stabiliteit en hoge lineariteit worden bereikt. Het geïmporteerde vulmateriaal maakt de structuur kleiner, het gewicht lichter, de betrouwbaarheid hoger en de interne gedeeltelijke ontladingshoeveelheid geminimaliseerd, wat veel gemak biedt voor de inspectie van bouwplaatsen ter plaatse.
De spanningsdeler is via de instrumentlijn aangesloten op de hoogspanningsmeetklem, wat een duidelijke aflezing op lange afstand mogelijk maakt en veilig en gemakkelijk te gebruiken is. De spanningsdelers hebben een hoge ingangsimpedantie en goede lineariteit.
Productparameters
|
Spanningsbereik
|
AC: 150 kv DC: 150 kv
|
|
AC-meetmethode: echte RMS-meting
|
AC-meetmethode: echte RMS-meting
|
|
AC-meetmethode: echte RMS-meting
|
AC-meetmethode: echte RMS-meting
|
|
Isolatiemedium
|
droog diëlektricum materiaal
|
|
Temperatuur
|
-25 tot 40 ºC
|
|
Vochtigheid
|
< 85%
|
|
Gedeeltelijke drukverhouding
|
1000:1
|
|
Gewicht
|
13kg
|
|
Volume
|
220 * 220 * 1050
|
Belangrijkste prestatiekenmerken
Hoge ingangsimpedantie en goede lineariteit;
Speciale afschermingstechnologie wordt toegepast om de invloed van hoge druk op de indicatiewaarde te verminderen, waardoor hoge stabiliteit en hoge lineariteit worden bereikt;
Geïmporteerd vulmateriaal, kleine structuur, licht gewicht, hogere betrouwbaarheid, interne gedeeltelijke ontlading is geminimaliseerd;
Aangesloten op de hoogspanningsmeetklem via de instrumentlijn, kan het duidelijke metingen op lange afstand realiseren, en het is veilig en gemakkelijk te gebruiken.
Spanningsniveau: 50kV, 100kV, 150kV, 200kV, 300kV,400kv,500kv
Nauwkeurigheid: AC: 0,5% DC: 0,5%
De aanpassingsmodus van de spanningsdelingsverhouding: weerstandscapaciteit en gedeeltelijke druk, met behulp van software multi-punts meet- en verificatietechnologie om consistentie met de standaard te garanderen;
Omgevingsomstandigheden: Temperatuur: -25 tot 40 ° C Vochtigheid: <85%
Gedeeltelijke drukverhouding: 1000:1
Uiterlijke afmetingen: 170 × 170 × 720 mm (100KV)
|
Model
|
Testbereik KV
|
Impedantie/MΩ
|
Afmetingen /mm
|
Gewicht/Kg
|
|
Deler
|
Doos
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
Ф84×500
|
170×170×550
|
4,5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
Ф84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
Ф84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
Ф84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
Ф84×1750
|
260×260×1850
|
19
|

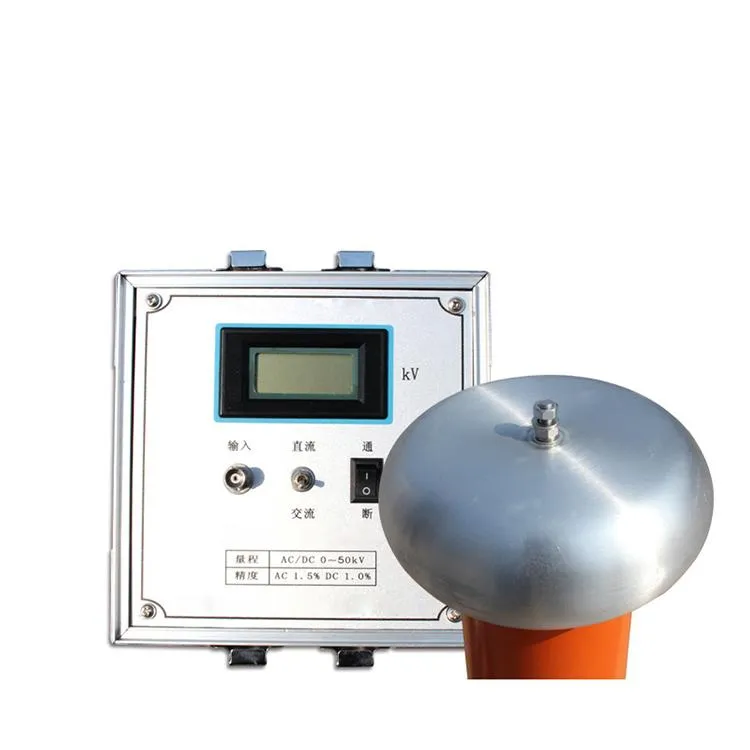

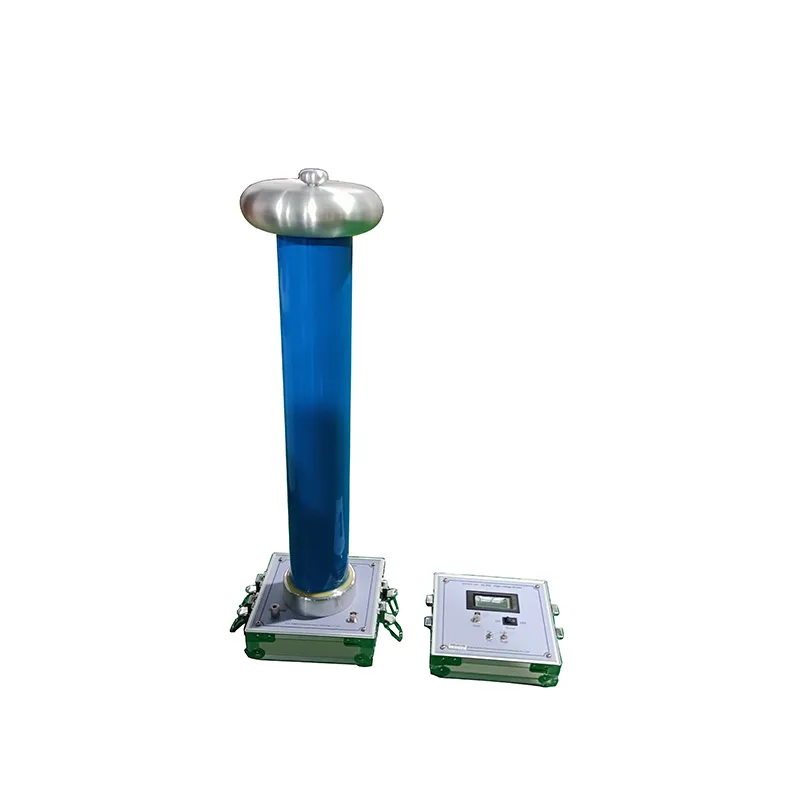

Gedetailleerde foto's
