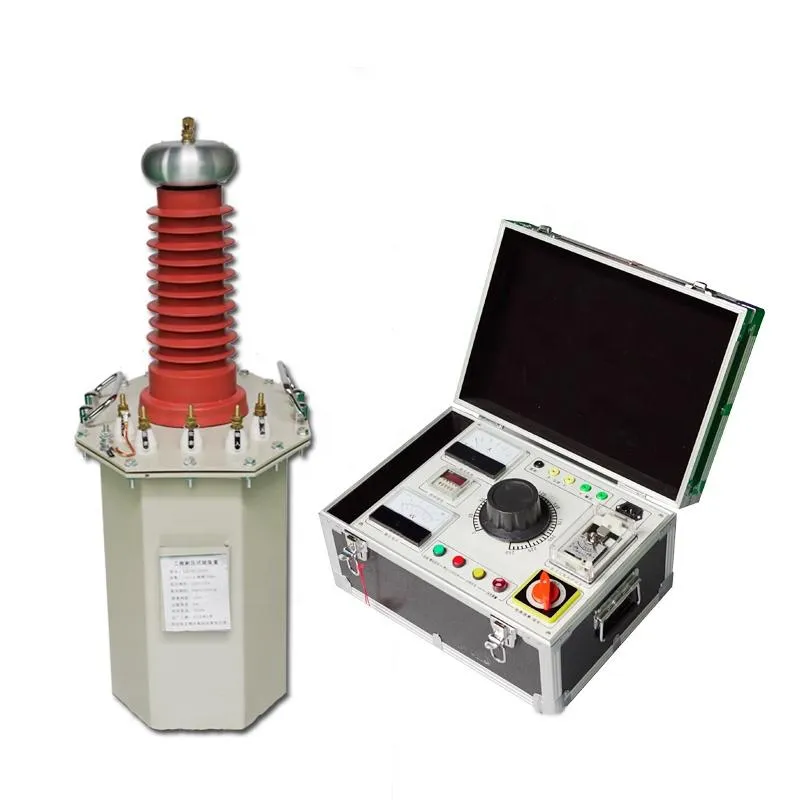

AC DC Hipot Test Kit Hv Transformer High Voltage Tester System voor elektrische testen

XHYBVermogenfrequentie Hoogspanningstesttoestel

Gebruik de industriële frequentie 220V (380V voor 10KVA en hoger) om de bedieningskist (set) aan te sluiten (het is een ondersteunende apparatuur voor de testtransformer,Zie voor nadere informatie de gebruiksaanwijzing van het bedieningsapparaat (set), en de 0-220V/380V-spanning via de auto-spanningsregelaar instellen om deze in de primaire wikkeling van de testtransformator in te voeren.de secundaire (hoge spanning) wikkeling krijgt hetzelfde veelvoud van de spanningsamplitude volgens de verhouding tussen het aantal beurten en de primaire wikkeling - industriële frequentie hoge spanningDeze industriële hoogspanning kan worden gerectificeerd door middel van een hoogspannings siliciumstapel en gefilterd door condensatoren om gelijkstroomhoogspanning te verkrijgen.waar de amplitude de wortel is van 2 keer de effectieve waarde van de industriële frequentie hoogspanning.

Deze serie producten is onderverdeeld in drie categorieën: wisselstroomtype, wisselstroom/stroomstroom tweeledig type en de verbinding met 200 V kraan kan worden aangesloten op een serie-opgetrokken testtransformer.

Hoofdstukken:

1. Nominale standaardcapaciteit: 1kVA-1000kVA
2. Inlaatspanning van de transformator: 0.2, 0.4, 3, 6, 10kV; uitgangsspanning wisselstroom: 1kV-1000kV
3. Invoerspanning van de bedieningskast: AC 220/380V; uitgangsspanning: AC 0-250/400V
4. Verlies zonder belasting: ≤15% Verlies van belasting ≤15% Totaalverlies ≤10%
5. Afbeeldingsmodus: digitaal of aanwijzertype 0,5/1,0/1,5/2,5 niveau
6. Tijdbereik: 0-9999s
7. Overstromingsbescherming: continu verstelbaar, handmatige instelling (kan ook worden gemaakt volgens de speciale eisen van de gebruiker)

Hoofdkenmerken:

☆XHY-serie olie ondergedompeld, XHG-serie droog type, XHQ-serie opblaasbaar type.
☆Het heeft de functies van overstroom, nulstart, enz., die waarden zoals spanning en stroom kunnen weergeven.
☆Uitgerust met overstroomrelais, elektrische/handmatige aanpassing van de uitgangsspanning (volgens de vereisten)

Technische parameters:

Capaciteit (KVA)	Hoogspanningsuitgang ((KV)		Hoogspanningsstroom ((mA)		Laagspanningsinvoer		Transformatieverhouding	Temperatuur verhogen 30 minuten.
	Airconditioning	D.C.	Airconditioning	D.C.	Spanning V	StroomA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Gedetailleerde foto's

Als je aanpassingen nodig hebt, neem dan contact met me op.
