Zwarte multifunctionele digiphone Bnr met functie voor het aangeven van de afwijking van het pad

Name: Zwarte multifunctionele digiphone Bnr met functie voor het aangeven van de afwijking van het pad
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE, ISO
Modelnummer:	XHDD503E

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE, ISO

Modelnummer:

XHDD503E

Model nr.:

XHDD503E

Gebruik:

Netwerkkabeltester, audiokabeltester, coaxekabeltester, digitale kabeltester

Kracht:

Elektriciteit

Op maat:

Op maat

Kleur:

Zwart

Filter:

200 Hz-1600 Hz Facultatief

Outputwinst:

16 Niveaus (0 tot 112 dB)

Uitgangsimpedantie:

350Ω

Accuraatheid van de akoestisch-magnetische positionering:

Minder dan 0,2 m

Stepping Voltage Positioning Accuracy:

Minder dan 0.5m

Precies van padidentificatie:

Minder dan 0.5m

Transportpakket:

Houten behuizing

Handelsmerk:

XZH-test

Oorsprong:

China

HS-code:

9031809090

Levering vermogen:

2000 stuks/jaar

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantiecertificaat

Garantie:

12 maanden

Trading Information

Min. bestelaantal:

1 Eenheid

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 dagen

Betalingscondities:

T/T

Levering vermogen:

500 eenheden per maand

Productomschrijving

Beschrijving
De kabelfoutlocator gebruikt de principes van trillingsopvang en elektromagnetische inductie om de specifieke locatie van het kabelfoutpunt te bepalen.Een hoogspanningspulsgenerator wordt gebruikt omflits overFysieke verschijnselen zoals trillingsgolven, geluidsgolven en elektromagnetische golven gegenereerd door deflits overde ontladingen op het foutpunt worden opgevangen door een speciale sonde van het wijzingsinstrument, versterkt, verwerkt, weergegeven en uitgebracht door het kabelfoutwijzingsinstrument.De precieze locatie van het foutpunt wordt bepaald door het gehoor en het gezichtsvermogen van de testerDit betekent dat de taak is voltooid om het kabelfoutpunt "recht boven de kabel en binnen het grof meetbereik" nauwkeurig te lokaliseren.

Dit instrument met vaste punt is geschikt voor storingen met lage weerstand, kortsluitingen, open circuits en ontkoppelingen van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende doorsneden en media, evenals hoge weerstand lekkage en hoge weerstandflits overfIk heb een probleem.

Productkenmerken
1. 5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht.
2Het heeft 4 testmodi: standaard, verbeterd, geluidsreductie en aangepast.
3Dat is zo.4positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning.
4Het heeft achtergrondgeluidsreductietechnologie en kan kiezen uit een verscheidenheid aan filtermethoden.
5. Uitgerust met BNR en zwijgen functies.
4Het heeft een wegsafwijking.
5. Uitgerust met meerlaagse fysieke isolatie signaalsensoren, waterdicht IP65.
6Ingebouwde lithiumbatterij met grote capaciteit, lange standby tijd, uitgerust met snellader.
7Klein en licht, eenvoudig te bedienen en een eenvoudige mens-machine interface.

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Technische specificatie

Filterparameters	Alle passages: 100 Hz tot 1600 Hz.
	ILow pass: 100Hz~300Hz.
	- Ik heb geen idee. Ik heb geen idee.
	Bandbreedte: 200 Hz tot 600 Hz.
Kanalvergroting:	8 niveaus verstelbaar.
Magnetische kanaalvergroting:	8 niveaus verstelbaar.
Stapspanningsverhoging:	8 niveaus verstelbaar.
Uitgangswinst:	16 niveaus (0 tot 112 dB)
Uitgangsimpedantie:	350Ω
Accuraatheid van de akoestomagnetische positionering:	≤0.1m.
Steppenspanningspositieringsnauwkeurigheid:	≤0.5m.
Precies van het pad:	≤0.5m.
Het heeft BNR-achtergrondgeluidsreductie en stomme geluidsreductiefuncties.
Toestand van het scherm:	5 inch hoge helderheid touchscreen controle.
Stroomvoorziening:	4*18650 standaard lithiumbatterijen.
Standby-tijd:	meer dan 8 uur.
Volume:	428L × 350W × 230H
Over het algemeenGewicht:	7in kg.
Omgevingstemperatuur:	Relatieve luchtvochtigheid: ≤ 90%.

Wwerkingsbeginsel
1Acousto-magnetische synchronisatiemethode:
Acousto-magnetische synchronisatiemethode is een zeer nauwkeurige en unieke methode voor nauwkeurige foutlocatie.Het beginsel ervan is gebaseerd op de traditionele akoestische puntbepalingsmethode en voegt de detectie en toepassing van elektromagnetische signalen toe.
Wanneer de hoogspanningsgenerator een slagontlading op de defecte kabel uitvoert, wordt het geluid dat wordt gegenereerd door de ontlading op het foutpunt naar de grond overgebracht.Het geluidssignaal wordt opgenomen door een zeer gevoelige sondeNa versterking kan een "pop" geluid worden gehoord door met koptelefoon te luisteren.
De ingebouwde sonde van de sonde ontvangt het magnetisch veldsignaal in realtime. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Blijf de sensorpositie verplaatsen om het punt met het kleinste akoestisch-magnetische tijdsverschil te vinden, dan zal de exacte locatie van het foutpunt eronder zijn.
Traditionele instrumenten voor akoestische metingen gebruiken over het algemeen alleen oortelefoons om te monitoren,of worden aangevuld met de schommeling van de meterpointer om het ontladingsgeluid op het foutpunt te identificerenAangezien het ontladingsgeluid in een oogwenk verdwijnt en niet veel verschilt van het omgevingsgeluid, brengt het vaak grote moeilijkheden met zich mee voor niet zeer ervaren bedieners.De methoden voor akoestisch-magnetische synchronisatie vermijden de bovenstaande problemen van de traditionele akoestische meetmethode.

2De zuivere geluidsmethode:
De zuivere geluidsmethode bestaat uit een akoestische trillingssensor, een signaalversterker, een filtercircuit, een bemonsteringseenheid, een processor, een beeldscherm, een vermogenversterker, koptelefoons, enz.
De zuivere geluidsmethode wordt hoofdzakelijk gebruikt voor de meting van hoge weerstand en flashoverfouten.Het belangrijkste principe is om een hoogspanningsbron te gebruiken om impulsspanning toe te passen op de foutkabel om een ontladingsonderbreking op het foutpunt te veroorzaken, en vervolgens het geluid dat tijdens de ontlading wordt gegenereerd gebruiken om de fout nauwkeurig te lokaliseren.met een vermogen van meer dan 10 W,Ten slotte wordt het geluid door middel van koptelefoons hersteld of wordt de geluidsintensiviteit weergegeven.

3- De zuivere magnetische methode:
De zuiver magnetische methode kan het kabelpad en de precieze locatie van het kabelfoutpunt bepalen.Het belangrijkste principe is het gebruik van een hoogspanningsbron om impulsspanning toe te passen op de defecte kabel, gebruik een inductie spoel om het pulssignaal op te vangen en te beoordelen of het afwijkt van de kabel door de kenmerken van het pulssignaal.Wanneer de kenmerken van de opgevangen pulssignalen afwijken, wordt het bepaald als een foutpunt.

4. A-frame methode:
Als er een grondfout optreedt in een begraven kabel, kunnen we de potentiële verschil methode gebruiken om het foutpunt te vinden.De methode is om een testspanning toe te voegen tussen het testpunt van de defecte kabel en de grond, dan zal een verdeeld elektrisch veld, concentrisch met het toegangspunt, worden gevormd rond het toegangspunt van de kabel.Er is geen potentieelverschil tussen punten met dezelfde straal in dit elektrisch veld., maar er is een potentieelverschil tussen twee punten met verschillende straal (punten A en B in de figuur) en wanneer de afstand tussen de twee punten vast is,De afstand tussen de twee punten is: Hoe dichter het object is, hoe groter het potentiële verschil is.
Met behulp van deze functie kunnen we punten A en B geleidelijk dichter bij het middelpunt brengen.Als het verder gaat dan het foutpunt, zal de polariteit van het potentiële verschil worden omgekeerd, zodat het aardingspunt nauwkeurig kan worden bepaald door heen en weer te bewegen.

Instrumentenopstelling en instructies

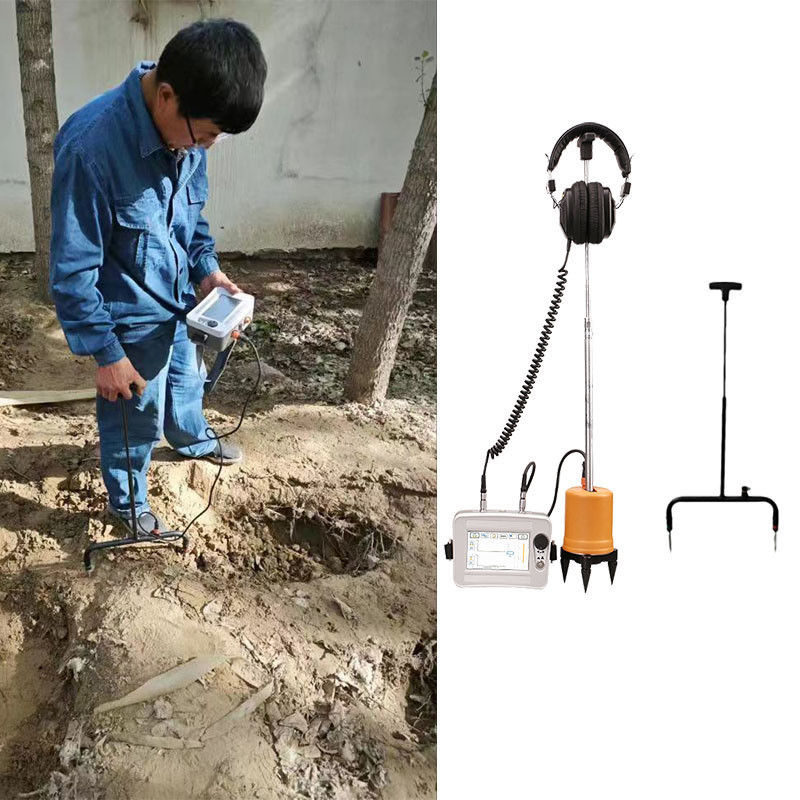

Samenstelling van het instrument
1. Kabelfoutlocator: de foutpunten van de kabel binnen het grof meetbereik nauwkeurig lokaliseren.
2Probe: met inbegrip van sonde, sonde, drie klauwen en verbindingsstaaf, verbonden met het invoerkanaal om signalen te ontvangen.
3. Draag een koptelefoon; verbind het invoerkanaal van het wijzinstrument (feedback van het uitgangssignaal).
4.7-kern signaallijn: verbindingskabel tussen het wijzingsinstrument en de sonde (verbinding tussen het wijzingsinstrument en de sonde).
5. Charger: aansluiting op de laadbuis van het apparaat voor het opladen.
6.A frame: wordt gebruikt bij het testen met behulp van de stapspanningsmethode.
7. A-frame aansluitkabel: kabelfoutlocator en A-frame aansluitkabel.
8Een aansluitend accessoire voor het A-frame.

Verpakking

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Zodra het A-frame is aangesloten, komt het automatisch in de testinterface, zoals rechts weergegeven.

Let op dat er onderaan frame A pijlen zijn, rood en groen, met rood voor en groen achter.Dit betekent dat rood het einde van de kabel aangeeft en groen het begin van de kabel.

Verplaats het A-frame langzaam langs het kabelbegraafpad naar het eind van de kabel en observeer de veranderingen in de rode en groene streepjesgrafieken op het testscherm.Dit weerspiegelt een verandering in de richting van de stroom.

Op grote afstand van het beschadigde punt lijken de rode en groene balken op het scherm enigszins onregelmatig en klein.
Wanneer je dicht bij het breukpunt komt, bijvoorbeeld ongeveer 5 meter van het breukpunt, zul je merken dat de rode balkgrafiek erg groot wordt, zoals te zien is in de afbeelding linksboven.
Wanneer u zich direct boven het foutpunt bevindt of ongeveer 1-2 meter voor en achter het foutpunt,Je zult merken dat de rode en groene balkgrafieken heel klein worden en op het scherm verschijnen zoals in de afbeelding rechtsboven..
Zodra je voorbij het breukpunt bent, bijvoorbeeld ongeveer 5 meter van het breukpunt, zul je merken dat de groene balkgrafiek erg groot wordt.

Op deze manier, door geduldig te zoeken, kun je de locatie van de fout vinden.
