I. Doel van het systeem:

• Precieze en snelle detectie van de belangrijkste isolatiefout van stroomkabels; kalibratie van de kabellengte; nauwkeurige detectie van de richting en diepte van de begraven kabel.
• Bewijs √test van de kabel met de standaard DC
• Het vinden van de Fout-afstand op een kabel.
• Pin- Het wijzen van kabelfouten op de grond.
• Ik traceer ondergrondse kabels.
• Selectie van een kabel uit een kabelbundel.

II.Systeemconfiguratie

III. Technische beschrijving van systeemonderdelen

Voorafgelegde locatie van kabelfouten

De bepaling van de afstand van de kabelfout (in meter of voet) van het testpunt wordt gedefinieerd als de voorafgaande locatie van de kabelfout.de precieze pre-locatie van de kabelfout verkort de tijd die nodig is voor de definitieve foutlocatie in vergelijking met de conventionele overspanningsgenerator en de nauwkeurige methodeDe pre-locatie maakt gebruik van lage-spanningsmethoden zoals tijddomeinreflectometer (TDR) en hoge-spanningsmethoden zoals SIM, ARC, MIM, ICM/ICE en spanningsvervalmethode.

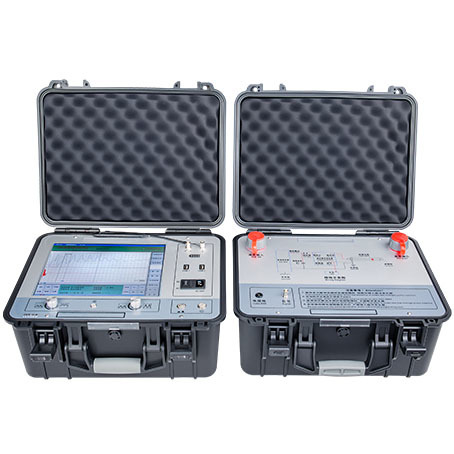

1, Kabelfout pre-locator XHGG502

Inleiding

XHGG502Pre-locator voor kabelfoutenis een speciaal instrument voor het meten en analyseren van de status van de stroomkabel en de storingsafstand.gegevensverwerking, grafische weergave en grafische analyse om de snelheidsmeting van de kabel te voltooien, kabel lengte test, kabel fout afstand test.

Hoofdeenheid Pulskoppeler (meerdere pulsmonsters)

Hoofdkenmerken

• Het door de pulscoupler gestuurde weerkaatsingssignaal wordt automatisch weergegeven en tegelijkertijd wordt de volle golfvorm van het open circuit van de kabel weergegeven.

• Automatische berekening en weergave van de fout afstand;

• Het heeft de functie om massale testgolfvormen op te slaan: de golfvormen die bij de veldtest zijn verkregen, kunnen gemakkelijk in het instrument worden opgeslagen volgens de opgegeven volgorde,en kan worden teruggeroepen en opgemerkt op elk moment;

• met standaard USB-interface voor printers;

• Eenvoudige werking en hoge betrouwbaarheid.

• Ingebouwde elektrische stroomvoorziening met een polymeer-lithiumbatterie, waarmee kabelopen circuits en kortsluitingsfouten met lage weerstand kunnen worden getest in een omgeving zonder stroomvoorziening.

De testwerkwijzen vanXHGG502 ARC-kabelfoutvoorlocatorHierbij gaat het om de meervoudige pulsmethode die verschilt van andere apparaten.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableDe echo van de fout, en er is een grote keuze van ideale testgolfvormen.

Verschillende impulshoge spanningen, verschillende kabellengtes, verschillende kabelfoutafstanden en de periode en duur van grote cosinusoscillaties zijn erg verschillend.De golfvorm die door de eenvoudige secundaire pulsmethode wordt verzameld, wordt vaak verstoord door de grote cosinusoscillatie als gevolg van onvoldoende transmissievertraging, en de golfvorm is chaotisch en moeilijk te analyseren. Deze kan alleen worden gewaarborgd door de vertraagde starttijd van de testpuls aan te passen of door gebruik te maken van een mediumspanningsboogverlengingstoestel,die de moeilijkheid van gebruik en het gewicht en de kosten van de apparatuur vergrootDe methode met meerdere pulsen overwint deze problemen en vereenvoudigt de testprocedures aanzienlijk.De testgolfvormen worden in acht sets verkregen uit het flashoverproces van een slag met hoge spanning.Dit is ook het voordeel van de meervoudige pulsmethode in vergelijking met de tweede pulsmethode.

Vertoon van het besturingssysteem

Test kabel fout afstand onder hoge spanning flashover testmodus, deze testmethode is geschikt voor het detecteren van verschillende van hoge weerstand fout.Door het aanpassen van de positie van de twee cursor lijnen, kan de fout afstand worden bepaald.

Test kabel fout afstand onder ARC ((multi-shot) testmodus, deze testmethode is geschikt voor het detecteren van verschillende van hoge weerstand fout.zoals lage weerstand en ondergedompelde kabelfouten, de meervoudige pulsmethode is gemakkelijker te analyseren en kan gebruikers helpen de fout afstand snel te bepalen.

Voor open-circuit (breuk) en kortsluitingsfouten met lage weerstand kan de storingsafstand eenvoudig worden gemeten.

Technische parameters

Inleiding van het panel

1 Display:12.1 inch touchscreen van industriële kwaliteit;

2 Communicatie:een interface voor het uitvoeren van het pulsmetaal via de laagspanningsimpulsmethode, een interface voor het nemen van signalen via de sampler via de flashovermethode via de hoogspanningsimpulsmethode;

3 Veroordeling:veiligheidsaansluiting;

4 Vermogensaanduiding:geeft het interne batterijvermogen weer, weergegeven in 4 rasters;

5 USB-1:externe draadloze netwerkkaart en USB-communicatieapparaat;

6 USB-2:externe draadloze netwerkkaart en USB-communicatieapparaat;

7 Stroomschakelaar:"I"-positie: gebruik AC 220V-voeding om stroom aan het systeem te leveren;

De “II”-versnellingsbak gebruikt de interne batterij om het systeem van stroom te voorzien; wanneer de “power socket” is aangesloten op de AC 220V-voeding, laadt deze tegelijkertijd ook de batterij.

"O" versnelling, schakel de stroom van het systeem uit;

8 Steenkoolstop:werkstroomvoorziening van het instrument, aansluitpoort AC 220V;

9 Signaal:de plaats waar de zekerheid van het stroomvoorzieningssysteem van 220 V wisselstroom is geïnstalleerd;

10 Zelfcontrole:het zenden van signalen onder meerdere pulsen;

11 Aan/uit:het werkvermogen van de industriële computer aan- en uitzetten;

12 Amplitude:Het amplitudeknopje wordt bij het verzamelen van golfvormen ingesteld om de amplitude van de verzamelde golfvormen te wijzigen;

13 Signaallamp:het indicatorlampje dat de inspectiemethode weergeeft;

14 Verplaatsing:Het verplaatsingsknopje wordt bij het verkrijgen van golfvormen aangepast om de basishoogte van de verkregen golfvormen te wijzigen.

Verpakking

Tracering van de kabelroute, lokalisatie, kabelidentificatie, reparatie en opnieuw testen

2Kabel route tracer.padde volledige tester) (XHGX507)

Het traceren van de kabelroute

Vaak duurt het vaststellen van de kabelfout langer omdat de route van de kabel die wordt getest (CUT) niet is uitgevoerd of de kabelroute onbekend is.De exacte route van de kabel wordt bepaald met behulp van audio inductie methode.

Bij de geluidsinductiemethode wordt aan het eind van de test een stabiel, hoogfrequent AC-sinusoïdaal signaal van een geluidsfrequentiegenerator in de CUT geïnjecteerd.die zijn weg door de aarde voltooit en beschikbaar is op de gehele kabelEen route tracer sensor spoel parallel aan de grond verbonden aan een audioreceiver pikt de signalen op,die op de ontvanger visueel wordt weergegeven in de vorm van grafieken en in de vorm van geluid dat via hoofdtelefoons wordt opgenomenHet sterkste signaal wordt precies boven de kabel ontvangen en de signaalsterkte neemt af als de zoekspoel aan beide zijden van de kabel of daarbuiten ligt.De kabelroute wordt bepaald door het vinden van maximale audiosignalen op audioreceiver en koptelefoon.

Beschrijving

XHGX507 ondergrondse kabelleiding locator wordt voornamelijk gebruikt voor kabel fout locatie, kabel identificatie, kabel pad en diepte meting.Het kan taken uitvoeren die in het verleden alleen met een paar sets instrumenten konden worden uitgevoerd..

Werkingsbeginsel

De locatie van de ondergrondse kabelpijp is ontworpen op basis van de elektromagnetische inductiemethode en de toepassing van het communicatieprincipe.

1Het elektromagnetische signaal wordt door de zender gegenereerd en het signaal wordt via verschillende transmissietechnieken naar de ondergrondse kabel die wordt getest, verzonden.

2Nadat de ondergrondse kabel het elektromagnetische signaal heeft geïnduceerd, wordt er op de kabel een geïnduceerde stroom gegenereerd en de geïnduceerde stroom verspreidt zich langs de kabel tot op de afstand.

3Bij de verspreiding van de stroom worden elektromagnetische golven door de ondergrondse kabel naar de grond uitgezonden.het elektromagnetische signaal wordt ontvangen op de grond boven de kabel.

4De positie, de richting en de fout van de ondergrondse kabel kunnen worden beoordeeld aan de hand van de verandering van de ontvangen signaalsterkte.

Kenmerken

● Het grote LCD-scherm geeft de signaalsterkte weer en de balk, pijlen en spraakoproepen maken het voor de bediener gemakkelijk om de ondergrondse positie van de kabel en het foutpunt te beoordelen.Eén persoon kan het allemaal..

● volledig digitaal ontwerp, helder LCD-beeldscherm en betrouwbare positionering

● Draagbaar en lichtgewicht, gemakkelijk te dragen

● Ingebouwde oplaadbare batterij

● Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus

● Kan worden gebruikt voor het detecteren van isolatiefouten tot 2MΩ aan de grond

● Met achtergrondverlichtingsfunctie om zich aan te passen aan nachtwerkzaamheden

● Ingebouwde ohmmeter voor het meten van de weerstand van de kabellus

●De kabeldiepte en de stroom worden weergegeven

Belangrijkste onderdelen

Deze locator bestaat voornamelijk uit een zender en een ontvanger, met accessoires van twee klemmen, een A-frame en de benodigde verbindingsdraden.

Technische parameters

Transmitter

Ontvanger

Verpakking

Toepassingsgeval

3.Kabelfoutpuntlocatie(XHDD503C)

Het identificeren van kabelfouten

Op basis van de door de pre-locator berekende geschatte breukafstand en het vermoedelijke met behulp van een route-tracing-procedure gemarkeerde breukgebied,de exacte locatie van de kabelfout of het vaststellen van de fout wordt uitgevoerd;.

Identificatie van hoge weerstand en flitsfouten

Voor het opsporen van hoge weerstand en flitsende storingen wordt periodiek een HV-overspanning toegepast op de defecte kabel met behulp van een overspanningsgenerator,het genereren van een bonkend geluid op het foutpunt en het produceren van een sterk magnetisch veld rond de kabel. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesAangezien zowel de akoestische als de magnetische signalen tegelijkertijd op het foutpunt worden geproduceerd, is het exacte foutpunt precies gelegen; waarbij de tijdsvertraging tussen hen bijna nul is.Het magnetisch veld helpt de gebruiker ook om de positie van de sensor te bepalen en resulteert in een gemakkelijke precisie.

Inleiding

Het apparaat voor het opsporen van de storing van de kabel gebruikt de methode van akoestische en magnetische synchronisatie om het storingspunt van de voedingskabel te bepalen.De elektronische flashover wordt gegenereerd door de slagontladingsgenerator, wordt opgevangen en versterkt door de desbetreffende sonde, en de precieze locatie van het foutpunt wordt bepaald door gehoor- en gezichtsbeslissing.Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het grof meetbereik voltooit en het akoestische en magnetische tijdsverschil verzameltHet integreert positioneringstechnologie, path-assisted testing en andere technologieën.het verstrekken van meerdere testmodi en rijke en gevarieerde snelle informatie om de foutlocatie van de kabel efficiënt en nauwkeurig te voltooien.

Dit instrument met vaste punt is geschikt voor storingen met lage weerstand, kortsluitingen, open circuits en ontkoppelingen van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende doorsneden en mediaDe technische parameters zijn in overeenstemming met "GB/T 18268.1 Vereisten inzake interferentiebeperking voor testapparatuur die op industriële locaties wordt gebruikt".

Het voldoet aan de standaardvereisten voor akoestische en magnetische bevestiging in de norm "DL ¢T 849.2-2019 Algemene technische voorschriften voor speciale testmachines voor krachttroepen, deel 2:Instrument voor het opsporen van kabelfouten".

Kenmerken

1. 5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht.

2. Gebruik akoestische en magnetische synchrone positioneringstechnologie om automatisch het akoestische en magnetische tijdsverschil te berekenen.

3De winstwaarde en de triggerwaarde van het akoestische signaal en het magnetische signaal kunnen handmatig worden aangepast aan verschillende omgevingen.

4Het heeft achtergrondgeluidsreductietechnologie en kan kiezen uit een verscheidenheid aan filtermethoden.

5Het heeft BNR-achtergrondgeluidsreductie- en stomme geluidsreductiefuncties.

6Het heeft een wegsafwijking.

7. Uitgerust met meerlaagse fysieke isolatie signaalsensoren, waterdicht IP65.

8Ingebouwde lithiumbatterij met grote capaciteit, lange standby tijd, uitgerust met snellader.

9Klein en licht, eenvoudig te bedienen en een eenvoudige mens-machine interface.

Technische indicatoren

Werkingsbeginsel

Dit apparaat gebruikt de akoestische en magnetische synchronisatie methode om fouten nauwkeurig te lokaliseren.Het beginsel ervan is gebaseerd op de traditionele akoestische puntbepalingsmethode en voegt de detectie en toepassing van elektromagnetische signalen toe.

Wanneer de hoogspanningsgenerator een slagontlading op de defecte kabel uitvoert, wordt het geluid dat wordt gegenereerd door de ontlading op het foutpunt naar de grond overgebracht.Het geluidssignaal wordt opgevangen door een hooggevoelige sondeNa versterking kan een "pop" geluid worden gehoord door met koptelefoon te luisteren.

De ingebouwde sonde van de sonde ontvangt het magnetisch veldsignaal in realtime. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Blijf de sensorpositie verplaatsen om het punt met het kleinste akoestisch-magnetische tijdsverschil te vinden, dan zal de exacte locatie van het foutpunt eronder zijn.

Traditionele instrumenten voor akoestische metingen gebruiken over het algemeen alleen oortelefoons om te monitoren,of worden aangevuld met de schommeling van de meterpointer om het ontladingsgeluid op het foutpunt te identificerenAangezien het geluid van de ontlading in een oogwenk verdwijnt en niet veel verschilt van het geluid van de omgeving, brengt het vaak grote moeilijkheden met zich mee voor niet-ervaren bedieners.De methoden voor akoestisch-magnetische synchronisatie vermijden de bovenstaande problemen van de traditionele akoestische meetmethode.

Verpakking

Inleiding van het bedieningspaneel

1. Aanpassing: druk op de aanpassingsknop om de aanpassingsinterface in te voeren en draai de aanpassingsknop om de aanpassingsparameters in te stellen;

2. stroomtoevoer: schakel de stroomtoevoer van het systeem aan en uit. Bij het inschakelen van het systeem moet u 3 tot 4 seconden op de stroomknop drukken en ingedrukt houden totdat u een lang biptje hoort,Dan kun je de knop opheffen.; wanneer u het apparaat uitschakelt, moet u 3 tot 4 seconden op de aan / uitknop drukken en vasthouden;

3Display: 5 inch touch display.

1 Sensor: aansluiting van de sensor van de sonde;

2 Opladen: aansluiting van de oplader;

3 speciale koptelefoonaansluiting.

Interface en functie-inleiding

De functies van elk onderdeel worden één voor één ingevoerd volgens het logo in de bovenstaande figuur.

1/2: Instelling van de geluidsvergroting/instelling van de geluidsprong

3/4: Instelling van de magnetische veldvergroting/instelling van de magnetische veldprong

5: Aanduiding van de sonde

6: Filtering voor alle passages

Filtering met een lage doorlaat

Hoogpassend filteren

Bandpassfiltering

7- Zwijggevoelige instelling.

8.BNR-instellingen

9.Instelling van het volume

10.Power display

11.Geluidsintensiviteit: geluidsintensiviteitsindicatie en overeenkomstige numerieke weergave.

12.Elektromagnetisch signaal: Initialisatie voltooid, u kunt het logo monteren (weerlicht is geel); zwijgen of aanrakingssensor logo (weerlicht is wit).

13.Magnetische veldsterkte: aanduiding van de magnetische veldsterkte en overeenkomstige numerieke weergave.

14.Vier sets van akoestische en magnetische tijdsverschillen die het akoestische en magnetische tijdsverschil weergeven voor gebruikersverwijzing om de nauwkeurigheid van het vaste punt te verbeteren.

4.XHHV535-4Z Draagbare hoogspanningsoverspanning generator

Om hoge weerstand en flikkerfouten te detecteren, wordt een spanningsoverspanningsgenerator gebruikt om periodiek hoge spanningsoverspanningen toe te passen op de defecte kabel,het produceren van een knalend geluid op het foutpunt en een sterk magnetisch veld rond de kabelDeze akoestische en magnetische signalen worden met behulp van sensoren (gevoelige grondmicrofoons) opgevangen en tegelijkertijd in de vorm van een grafiek op de positieregisterweergaaf weergegeven.en het akoestische signaal kan via koptelefoon worden gehoordAangezien de akoestische en magnetische signalen tegelijkertijd op het foutpunt worden gegenereerd, kan het exacte foutpunt worden vastgesteld; de tijdsvertraging tussen hen is nagenoeg nul.Het magnetisch veld kan gebruikers ook helpen de locatie van de sensor te bepalen, waardoor het gemakkelijk is om het foutpunt te bepalen.

Beschrijving

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Het wordt hoofdzakelijk gebruikt voor slagontlading tijdens de fouttest van kabels met spanningsniveaus van 35 kV en lager; het kan ook worden gebruikt voor DC-standspanningstests van andere elektrische apparatuur.

Dit apparaat integreert gelijkstroom hoogspanningsbron, energieopslagcapacitor en ontladingsbal gap in één.Deze apparatuur vervangt volledig de traditionele testtransformator met een gewicht van honderden kilogram, bedieningsdoos en energieopslagcapacitor (in het algemeen weegt een set van 5kVA-transformatoren meer dan 60 kg, en de bedieningdoos meer dan 30 kg,met een vermogen van niet meer dan 50 W.

De voedingsbron is voorzien van hoge precisie, hoge stabiliteit, speciale hoogspanningscomponenten en hoogfrequente hoogspanningstechnologie.waardoor de hele machine eenvoudig in structuur en ultra-licht in gewicht. De pulsgenerator neemt gehumaniseerde ontwerp en werking modus, die veilig en betrouwbaar is. Het bereikt echt het effect van niet worden beschadigd door impact,en het kan ook normaal werken wanneer de hoge spanning is kortsluiting naar de grondHet is momenteel de lichtste en meest gebruiksvriendelijke draagbare DC-hoge-spanningsapparatuur. Het is een ideaal product voor het detecteren van storingen in stroomkabels.

Technische parameters

Inleiding van het panel

1.Hoogspanningsuitgang (DC):Wanneer gelijkstroom de spanning weerstaat, verbindt u de hoogspanningsuitgangsleiding.

2.Hoogspanningsuitgang (EMP):Tijdens de impulsontlading verbindt u de hoogspanningsleiding.

3.Veilig.tygrond:De instrumentenhulling is geaard om te voorkomen dat de instrumentenhulling of het personeel wordt geëlektrificeerd.

4.Tijdinstelling:Stel het tijdsinterval in.

5.Voltmeter:Hoogspanningsuitgangsspanningsindicatie, gebruikt om de spanningswaarde in realtime weer te geven.

6.Stroomstop:Werkstroomvoorziening van het instrument, wisselstroom 220V ± 10%/50Hz ± 1Hz.

7.Beschermingsbuishouder:de plaats van de installatie van de veiligheidsslang in het stroomvoorzieningssysteem van 220 V wisselstroom;

8.Stroomschakelaar:"Positie I" geeft aan dat 220 V wisselstroom wordt ingeschakeld om het systeem van stroom te voorzien;

"0-versnelling": het uitschakelen van de 220 V wisselstroomtoevoer om het systeem van stroom te voorzien.

9.Overstromingsbeschermingsschakelaar:Als u op de status drukt, wordt aangegeven dat de overstromingsbeschermingsfunctie is gestart; wanneer deze weer opspringt, wordt aangegeven dat het instrument de overstromingsbescherming heeft geactiveerd.

10.Startknop/licht voor de nulpositie:

1Wanneer het licht voor de nulpositie aan is (geel), geeft dit aan dat het in de nulpositie is.

2Als het licht voor de nulpositie niet aan is, geeft dit aan dat het niet in de nulpositie is.het licht voor de nulpositie is aan, en vervolgens op de startknop drukken kan de hoogspanningsuitgang starten.

11.Stopknop/hoogspanningslicht:Wanneer de test is voltooid of er een afwijking optreedt, wordt op deze knop gedrukt om de hoge spanning af te sluiten.Het licht van de hoogspanningsindicator geeft aan dat de hoogspanningsuitgang is geactiveerd; het hoogspanningsindicatorlampje is uitgeschakeld, wat aangeeft dat de hoogspanningsuitgang is gestopt.

12.Spanningsinstellingsknop:wordt gebruikt om de omvang van de spanning aan te passen; de uitgangshoge druk in de wijzerwijze instellen om van klein naar groot te toenemen en tegen de wijzerwijze om van groot naar klein te dalen.

13.Ontladingsknop:In de hoogspanningsstop staat, kan met drukken op deze knop de interne opgeslagen elektriciteit handmatig worden ontladen.

14.Ampermeter:aanwijzing van de laagspanningsmetingstroom.

Verpakking

Neem gerust contact met ons op als er verdere vragen en eisen zijn!
