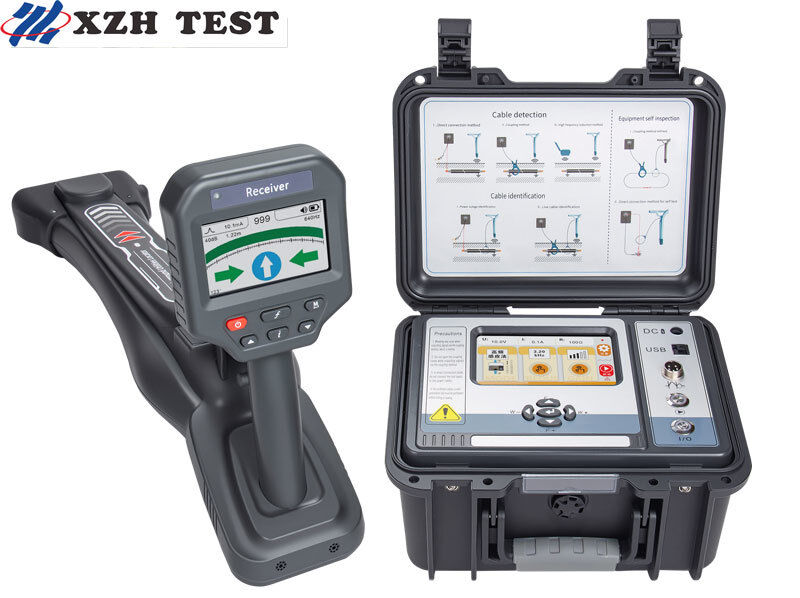

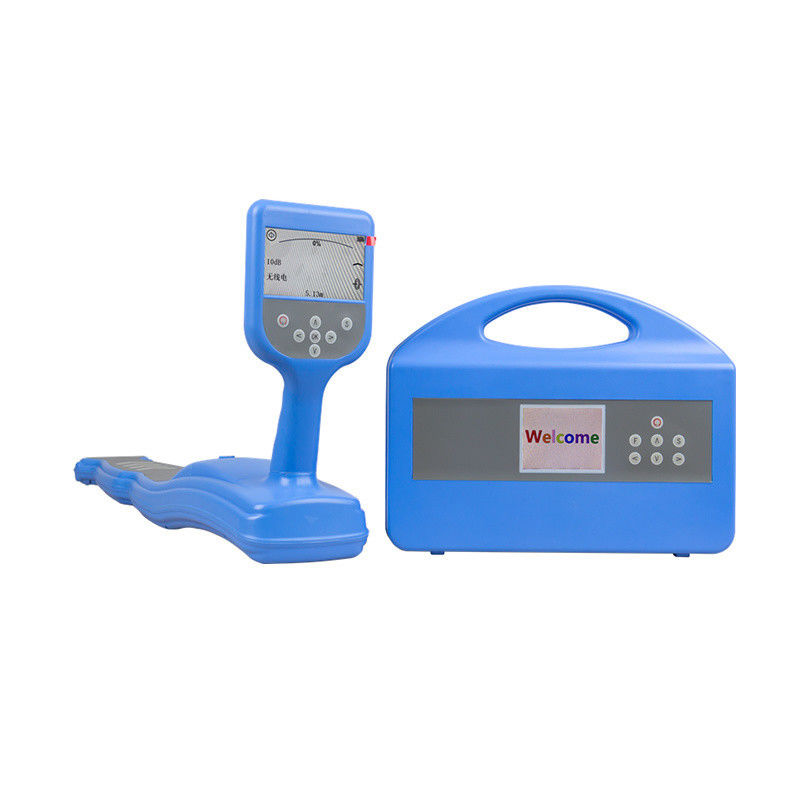

XHGX507C1 Kabelleidingzoekeris een professioneel detectiesysteem voor ondergrondse nutsvoorzieningen, ontwikkeld voor gemeentelijke infrastructuur-, elektriciteitsnet-, telecommunicatie- en pijpleidingnetwerkbeheerders. De complete set combineert een zender met hoog vermogen van 15 W (300 V max. directe output, 9 instelbare niveaus), een precisieontvanger met real-time diepte- en stroommeting, een Φ125 mm koppelingsklem en een Φ200 mm flexibele identificatieklem - ter ondersteuning van het traceren van kabel-/leidingpaden, richtingsweergave, ingraafdieptemeting (0–20 m), intelligente identificatie van maximaal 20 kabels en optioneel A-frame aardingsfouten lokaliseren in één geïntegreerde gereedschapskist.
In tegenstelling tot conventionele kabelzoekers waarbij herhaalde ritten tussen de zender en de ontvanger nodig zijn, kunnen technici met de XHGX507C1 maximaal 20 kabels vooraf kalibreren aan de zenderzijde (genummerd L1-L20) en deze vervolgens één voor één identificeren aan de externe zijde. De ontvanger markeert een succesvolle match met een groen vinkje en een pieptoon, en niet-doelkabels met een rood kruis, waardoor de veldwerktijd dramatisch wordt verminderd en de veiligheid op werklocaties met meerdere kabels wordt verbeterd.
Belangrijkste kenmerken
15W krachtige zender, 9 instelbare niveaus:Maximale directe uitgangsspanning van 300 V met volledig automatische real-time impedantiematching, overbelastings- en kortsluitbeveiliging, waardoor een stabiele signaalinjectie wordt gegarandeerd onder wisselende bodem- en aardingsomstandigheden.
Drie signaalinjectiemethoden:Directe aansluiting (sterkste signaal, detectiebereik tot 20 km), koppelklem (contactloos, geschikt voor kabels onder spanning) en inductie (geen bedrading nodig, voor ingegraven diepte onder 2 meter). De uitgangsmodus wordt automatisch geïdentificeerd door het aangesloten accessoire.
11 actieve + passieve detectiefrequenties:11 actieve frequenties van 640 Hz tot 197 kHz (640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz) plus 50 Hz/60 Hz/250 Hz passieve detectie van vermogensfrequentie en radiofrequentie - in totaal 14 selecteerbare frequenties op de ontvanger.
Realtime diepte- en stroommeting (0–20 m):Nauwkeurigheid van de vlakpositie van de middenas binnen ±5% (begraafdiepte 0–3 m) en −10% (begraafdiepte 3–20 m); handmatige 45°-dal- en 80% brede-piekmethoden beschikbaar voor diepteverificatie met hogere betrouwbaarheid.
Tracering over lange afstand:Directe verbinding bereikt over het algemeen een kabellengte van 0-20 km; De koppelingsmethode bereikt doorgaans 0-10 km, afhankelijk van de aardingsweerstand, kabelweerstand en ingraafdiepte.
Identificatiesysteem met 20 kabels:Kalibreer maximaal 20 kabels vooraf (L1–L20); identificatie slaagt wanneer de detectiestroom ≥0,3 mA is, binnen 75%–135% van de gekalibreerde waarde, en de stroomrichtingpijl overeenkomt – weergegeven als een groen vinkje met pieptoon; niet-doelkabels tonen een rood kruis.
Analyse van huidige richting:Bij 640 Hz, 1,28 kHz, 2,56 kHz en 3,20 kHz vergelijkt de ontvanger de signaalfase om de doelpijpleiding te onderscheiden van aangrenzende parallelle lijnen, waardoor de meest voorkomende oorzaak van traceerfouten in drukke nutscorridors wordt geëlimineerd.
Begeleide draadcruise en klassieke positioneringsinterfaces:Een visueel gesimuleerde pijpleiding en richtingspijlen begeleiden operators direct boven de lijn; De klassieke modus voegt een kompasweergave toe, en de signaalvervormingsmeting verifieert de betrouwbaarheid van de gegevens door piek- en dalgolfvormen te vergelijken.
Sterk anti-interferentieontwerp:Ultra-smalband digitale filtering onderdrukt de stroomfrequentie en harmonische interferentie van aangrenzende onder spanning staande kabels; een groen/rode vertrouwensindicator vertelt de operator of er op het weergegeven resultaat kan worden vertrouwd.
Optionele A-frame aardleklocatie:Met behulp van de stapspanningsmethode bij 640 Hz–3,20 kHz kunnen isolatieschade en aardingsfouten van pijpleidingen en kabelmantels worden gelokaliseerd met richtingspijlgeleiding.
Veldklaar ontwerp:5-inch (zender) en 4,3-inch (ontvanger) capacitieve aanraak-LCD's, leesbaar in zonlicht; geïntegreerde speciale gereedschapskist is bestand tegen ongeveer 200 kg druk; oplaadbare lithiumbatterijen met lange levensduur ondersteunen een volledige werkdag.
Technische specificaties Zender
| Item |
Specificatie |
| Uitgangsvermogen |
Maximaal 15W, 9 niveaus instelbaar |
| Uitgangsspanning |
300V max (directe uitvoer) |
| Uitgangsfrequenties |
640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Uitvoermodi |
Directe verbinding, koppelingsmethode, inductiemethode - automatisch geïdentificeerd door aangesloten accessoire |
| Impedantie-aanpassing |
Volautomatische real-time impedantiematching en bescherming |
| Circuitbeveiliging |
Beveiliging tegen overbelasting en kortsluiting |
| Weergave |
5-inch capacitief LCD-kleurenscherm |
| Batterij |
Oplaadbare lithium-ijzerfosfaatbatterij van 11,1 V met hoge capaciteit |
| Oplader |
Gelijkstroom 11,1V 3A |
| Afmetingen / gewicht |
Ongeveer. 320 × 275 × 145 mm / ca. 320 × 275 × 145 mm 3,85 kg |
| Verbindingsinterfaces |
USB-poort, DC-poort, luchtvaartaansluiting; zenderkabel 3m |
| Behuizing |
Geïntegreerd speciaal gereedschapskistontwerp, bestand tegen ca. 200 kg druk; drukweerstand AC3700V/rms tussen boven- en onderkant van de kast |
| Veiligheid / EMC |
IEC61010-1 (CAT III 300V, CAT IV 150V, vervuilingsgraad 2); IEC61326 (EMC) |
Ontvanger
| Item |
Specificatie |
| Functies |
Traceren van pijpleidingpaden (positie volgen, richtingweergave, dieptemeting, stroommeting), kabelidentificatie, A-frame foutopsporing (optioneel) |
| Signaalingang |
Ingebouwde ontvangstspoel, flexibele ontvangstklem, A-frame (optioneel) |
| Frequenties ontvangen |
14 selecteerbaar: 50 Hz, 60 Hz, 250 Hz (passief); 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz (actief); Passieve RF-detectiebanden beschikbaar |
| Detectiemodi |
Brede piek, smalle piek, dalmethode |
| Weergavemodi |
Klassieke positioneringsmodus, wire-cruise (geleide) modus, meetmodus voor signaalvervorming |
| Detectiebereik |
Directe verbinding: 0–20 km; koppelmethode: 0–10 km; inductiemethode: geschikt voor kabels die onder de 2 meter worden ingegraven |
| Dieptemeting |
0–20 m, realtime diepte- en stroomweergave; positioneringsnauwkeurigheid van de middenas: ±5% (begraafdiepte 0–3 m), −10% (begraafdiepte 3–20 m) |
| Kabelidentificatie |
Intelligente identificatie met flexibele klem; 1–20 kabels kalibreerbaar (L1–L20); criteria voldoen: stroom ≥0,3 mA, 75%–135% van de gekalibreerde waarde, overeenkomend met de stroomrichting; directe aansluiting: lusweerstand 0Ω–8kΩ (ca. 0–20 km); koppelingsmethode: lusweerstand 0Ω–1kΩ (ca. 0–6 km) |
| Geluidsindicatie |
FM-toon die varieert met de signaalsterkte |
| Anti-interferentie-indicatie |
Groen: storingsvrij / resultaat betrouwbaar; Rood: ernstige interferentie / resultaat onbetrouwbaar |
| Weergave |
4,3-inch capacitief LCD-kleurenscherm, leesbaar in zonlicht |
| Batterij |
8,4 V 5200 mAh oplaadbare lithiumbatterij met hoge capaciteit |
| Afmetingen / gewicht |
Ongeveer. 350 × 155 × 700 mm / ca. 350 × 155 × 700 mm 2 kg |
| Verbindingsinterfaces |
Type-C USB-poort, luchtvaartaansluiting |
| Druk weerstand |
AC2000V/rms (tussen voor- en achterkant van de behuizing) |
| Veiligheid / EMC |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, vervuilingsgraad 2 |
Klemmen en accessoires
| Item |
Specificatie |
| Zenderkoppelingsklem |
Afmetingen 297 × 194 × 39 mm; binnendiameter Φ125mm; gewicht ca. 1,18 kg |
| Flexibele identificatieklem |
Flexibel spoeltype, binnendiameter Φ200 mm; grotere diameters op aanvraag aanpasbaar |
| Testsnoeren |
Rood meetsnoer 3 m, zwart meetsnoer 3 m (krokodillenklemmen met twee uiteinden) |
| Werkomgeving |
−10°C tot 40°C, minder dan 80% RV |
| Opslagomgeving |
−10°C tot 50°C, ≤95%RH, geen condensatie |
| Batterij opladen |
Zender: ca. 5-6 uur vanaf onderspanning (uit-status); Ontvanger: ca. 3–4 uur; 300–500 laad-/ontlaadcycli; 1x per 3 maanden opladen bij inactiviteit |
Toepassingen
| Industrie |
Typisch gebruik |
| Elektriciteitsvoorzieningen |
Traceren van stroomkabelpaden, identificatie van levende/dode kabels, pre-uitgraving en pre-zaagverificatie, locatie van mantelfouten |
| Gemeentelijke Infrastructuur |
In kaart brengen en tellen van ondergrondse water-, gas- en verwarmingspijpleidingen |
| Onderhoud van pijpleidingen |
Routinematige patrouilles, schadepreventie, identificatie van isolatieschade |
| Bouw & Civiele Techniek |
Lokalisatie van hulpprogramma's vóór graafwerkzaamheden om kabelstakingen te voorkomen |
| Telecommunicatie |
Traceren van glasvezel- en koperkabelroutes in gedeelde kanalen |

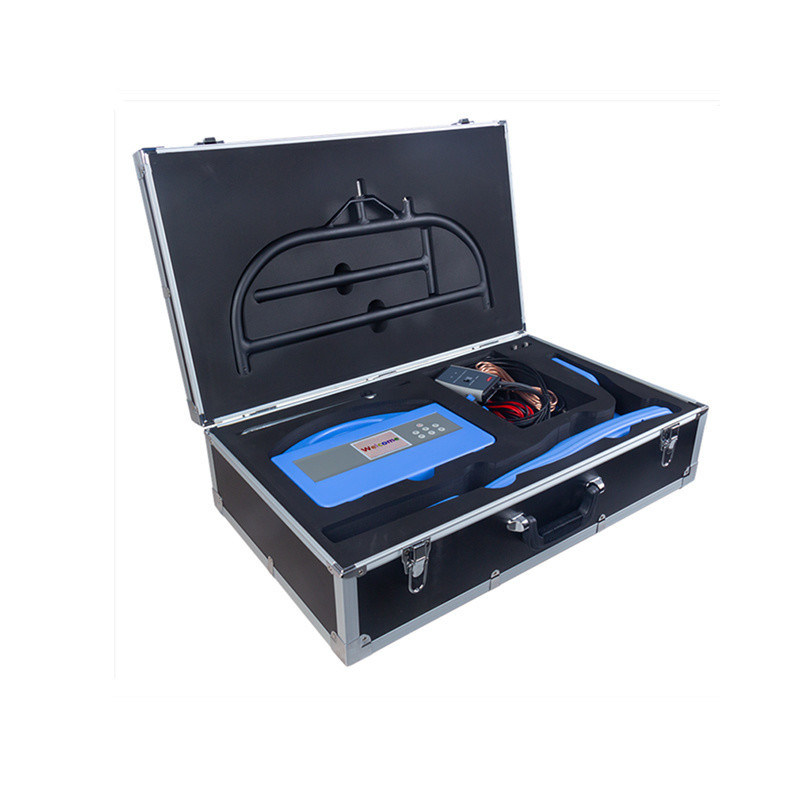

Standaard paklijst
| Nee. |
Item |
Hoeveelheid |
| 1 |
Ontvanger |
1 eenheid |
| 2 |
Zender |
1 eenheid |
| 3 |
Directe signaallijn |
1 |
| 4 |
Zenderkoppelings- (lanceer)klem |
1 |
| 5 |
Het ontvangen van flexibele klem |
1 |
| 6 |
Meetsnoer met krokodillenklemmen aan twee uiteinden |
1 |
| 7 |
Zender oplader |
1 |
| 8 |
Ontvanger oplader |
1 |
| 9 |
A-frame |
1 |
| 10 |
A-frame aansluitkabel |
1 |
| 11 |
Aardnaald (aardingspin) |
1 |
| 12 |
USB-kabel |
1 |
| 13 |
Spline-sleutel |
1 |
Veelgestelde vragen
Vraag: Wat kan de XHGX507C1 doen?
Het combineert ondergrondse kabel-/leidingtracering met richtingsweergave, real-time diepte- (0–20 m) en stroommeting, kabelidentificatie voor maximaal 20 kabels en optionele A-frame aardingsfoutlocatie - drie functies in één set, waardoor de noodzaak voor meerdere instrumenten ter plaatse wordt geëlimineerd.
Vraag: Hoe ver en hoe diep kan het detecteren?
Directe verbinding bereikt over het algemeen kabellengtes van 0–20 km en de koppelingsmethode 0–10 km, afhankelijk van de aardingsweerstand, kabelweerstand en ingraafdiepte. Realtime dieptemeting beslaat 0–20 meter; voor resultaten met een hogere betrouwbaarheid kan de 45°-dalmethode of de handmatige methode met 80% brede piek worden gebruikt.
Vraag: Hoe werkt de identificatie met 20 kabels?
Kalibreer vooraf elke doelkabel (L1–L20) aan het zenderuiteinde. Klem de kabel aan het externe uiteinde vast met de flexibele klem: als de detectiestroom ≥0,3 mA is, binnen 75%–135% van de gekalibreerde waarde valt en de stroomrichting overeenkomt, toont de ontvanger een groen vinkje met een pieptoon: de kabel is bevestigd. Andere kabels tonen een rood kruis.
Vraag: Kan het worden gebruikt op onder spanning staande kabels?
Ja. Voor kabels onder spanning gebruikt u de koppelklem (geen elektrisch contact vereist; beide uiteinden van de mantel moeten goed geaard zijn) of de nulleider-/aardedraad- of mantelinjectiemethode, die moet worden uitgevoerd door gekwalificeerde energiewerkers. Directe verbindingsuitgang mag alleen worden gebruikt op spanningsloze kabels waarvan is bevestigd dat ze veilig zijn.
Vraag: Welke frequentie moet ik kiezen?
De standaard 3,20 kHz dekt de meeste taken. Gebruik lage frequenties (640 Hz–3,20 kHz) voor tracering over lange afstanden (meer dan 2–3 km), middelhoge frequenties rond 8,19 kHz voor het algemene volgen van pijpleidingen, en hoge frequenties (32,7 kHz–197 kHz) voor pijpleidingen met hoge weerstand, zoals gecoate gietijzeren buizen. In inductiemodus levert de zender 32,7 kHz, 81,9 kHz of 197 kHz.
Vraag: Kan het pijpleidingfouten lokaliseren?
Als het optionele A-frame is aangesloten, schakelt de ontvanger automatisch over naar de foutopsporingsmodus en gebruikt hij de stapspanningsmethode bij 640 Hz – 3,20 kHz om isolatieschade van geïsoleerde leidingen, aardingsfouten van ongewapende laagspanningskabels en mantelfouten van hoogspanningskabels op te sporen.
Veiligheidsopmerking:Dit apparaat moet worden bediend door opgeleid en geautoriseerd personeel, volgens de veiligheidsregels in de gebruikershandleiding. Controleer vóór uitschakelingsdetectie en kabelidentificatie met behulp van directe uitvoer of de doelkabel spanningsvrij is. IEC61010-1 / IEC61326-compatibel; CE- en ISO-gecertificeerd; ondersteund door een garantie van 12 maanden met certificaat. Maatwerk (klemdiameter, frequentieset etc.) is op aanvraag mogelijk.
