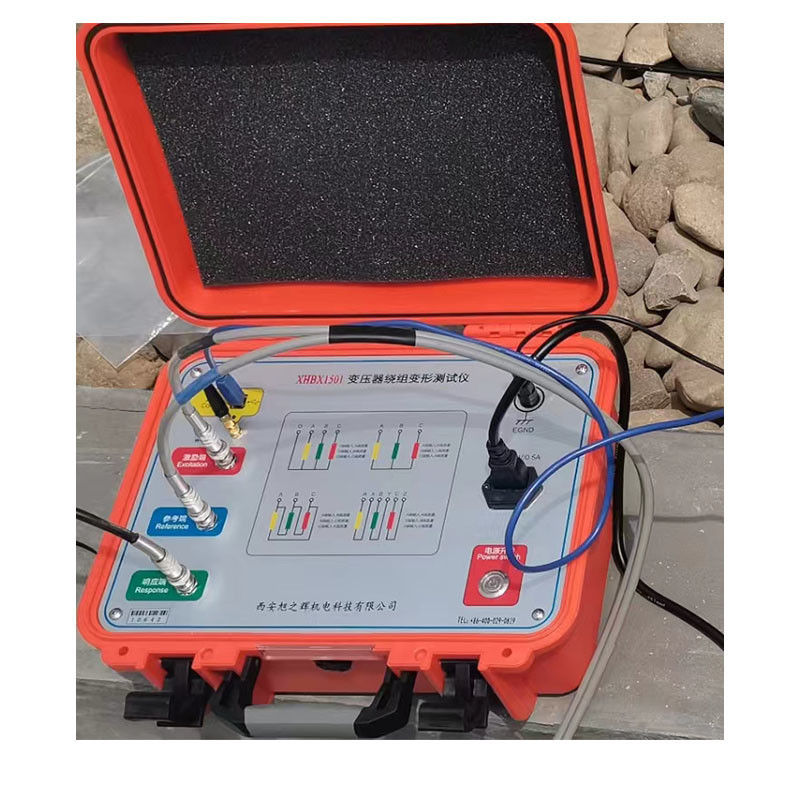

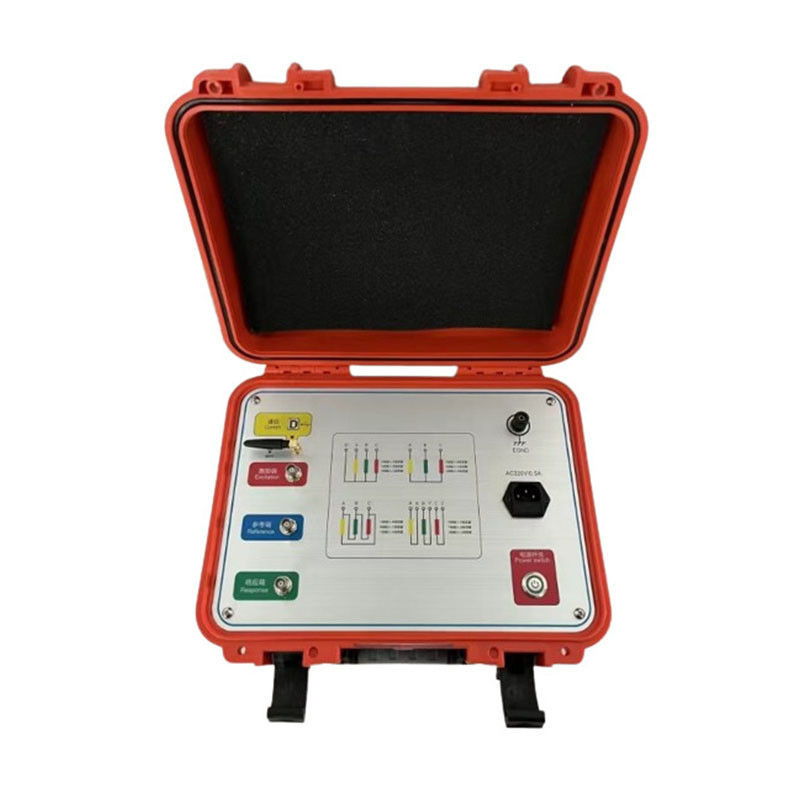

Transformator Winding Deformation Tester (SFRA) voor de transformator XHBX1501
Transformator winding deformatie tester gebaseerd kan nauwkeurige diagnose van de transformator interne fout op basis van de meting van de kenmerkende parameters van transformator winding binnen,met behulp van de door de ontwikkelde landen ontwikkelde en verbeterde frequentie-responsanalyse (FRA) methodeHet is van toepassing op de detectie van interne structuurfouten in 63kV-500kV-vermogenstransformatoren.
Op basis van de reactie-analysemethode kwantificeert het instrument de reactieveranderingen van de transformatorinterne wikkelingparameters in verschillende frequentiedomeinen en stelt het een diagnose van wikkelingvervorming.uitbulting, verplaatsing, kanteling, kortsluitdeformatie tussen bewegingen en fase-tot-fase-contact kortsluitfouten nauwkeurig.De test kan worden uitgevoerd zonder het deksel op te heffen en de transformator te ontmantelen., waardoor het een echt niet-destructief detectieapparaat is voor transformatorinterne storingen.
Toepassingen en doelgroep:De XHBX1501 is gepositioneerd als een zuivere SFRA-frequentiereactie-analysator voor diepgaande wikkeldiagnose van grote vermogenstransformatoren,een aanvulling op de methode voor het screenen van kortsluitingsimpedantie (e.bv. XHZK1620) en de dubbelmodus frequentie-respons- en impedantietester (bv. XHBX1502) in dezelfde categorie.Het is ontworpen voor onderhoudscentra voor elektriciteitsnetten die post-overhaal- en post-ongelukdiagnoses uitvoeren., elektriciteitsproducerende ondernemingen (warmte- en waterkrachtcentrales en kerncentrales) voor onderhoud op basis van de toestand van de hoofdtransformatoren, grote industriële gebruikers zoals staal,petrochemische en spoorwegtractieonderstations voor kritiek transformatorgezondheidsbeheer, en derde krachttestinstellingen die standaarddiensten DL/T911-2016 verlenen.
Scanmodus
Lineaire scanverdeling:Meetspectrum van sweepfrequentie: (10Hz) - (10MHz), 40000 scanningpunten, resolutie 0,25 kHz, 0,5 kHz en 1 kHz.
Segmentfrequentie-scanverdeling:Sweepefrequentiebereik: (0,5kHz) - (1MHz), 2000 scanpunten; subbanden: (0,5kHz) - ((10kHz), (10kHz) - ((100kHz), (100kHz) - ((500kHz), (500kHz) - ((1000kHz).
Belangrijkste specificaties
| Parameter |
Specificatie |
| Toepasselijke transformatoren |
met een vermogen van niet meer dan 50 W |
| Lineair sweepbereik |
10Hz ~ 10MHz, 40000 punten, resolutie 0,25 / 0,5 / 1kHz |
| Segment-sweepbereik |
0.5kHz ~ 1MHz, 2000 punten |
| Amplitude meetbereik |
-120 dB ~ +20 dB |
| Amplitude-metingsnauwkeurigheid |
0.1 dB |
| Scanningfrequentie nauwkeurigheid |
0.005% |
| Signalinputimpedantie |
1MΩ |
| Impedantie van het signaal |
50Ω |
| Signal-uitgangsamplitude |
± 20V |
| Testherhalingspercentage |
990,9% |
| Instrumentdimensies (LxWxH) |
370 x 300 x 170 mm |
| Totaal gewicht |
13 kg |
| Operatietemperatuur / opslagtemperatuur |
-10 °C ~ +40 °C / -20 °C ~ +70 °C |
| Relatieve luchtvochtigheid |
< 90%, niet-condenserend |
Geavanceerde functies
Niet-invasieve tests:De test kan worden uitgevoerd zonder het deksel op te heffen en de transformator te ontmantelen.
Geavanceerde schoonmaaktechnologie:De meest gebruikte sweepmethode, met DDS digitale high-speed frequency sweeptechnologie voor nauwkeurige diagnose, moeten worden toegepast.
Breed toepasbaarheid:geschikt voor het detecteren van interne structurele storingen van 63 kV-500 kV-vermogenstransformatoren;
Flexible aansluiting:Splitsingsstructuur: de testhost en de hostcomputer zijn verbonden via USB, draadloze Bluetooth- of WIFI-interface; de WIFI-interface kan gemakkelijk worden gebruikt op tabletcomputers en smartphones;
Eenvoudige bedrading:De veldbedrading is eenvoudig, gemakkelijk te gebruiken;
Breed dynamisch bereik:Meetspectrum: -120 dB ~ +20 dB;
Naleving van de standaard:De analyse-software is krachtig en de software- en hardware-indicatoren voldoen aan de nationale norm DL/T911-2016.
Flexible sweepverdeling:"Software" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1., 5A001.a.2. of 5A001.a.2.
Auto bereik:Het responskanaal heeft meerdere bereikken en past het bereik tijdens het meetproces automatisch aan;
Hoogsnel bemonstering:High-speed dual-channel 16-bit A/D-monsterneming; wanneer de kraanpositie tijdens de veldtest wordt gewijzigd, verandert de golfvormcurve duidelijk;
Intelligente analyse:Automatisch systeem voor gegevensanalyse: dwarsvergelijking van de driefasegewikkelde vergelijking van A, B en C en longitudinale historische vergelijking, waardoor een diagnose op vier niveaus wordt vastgesteld:zeer goede consistentie, goede consistentie, slechte consistentie en zeer slechte consistentie;
Automatische rapportage:Automatisch genereert Word elektronische testrapporten, slaat automatisch parameters van de omgevingsomstandigheden op en ondersteunt kleurenprinten voor handige testrapporten.
Normen en naleving
The XHBX1501 is designed in accordance with DL/T911-2016 "Frequency Response Analysis Method for Power Transformer Winding Deformation" and its amplitude-frequency characteristics meet the national technical indicators for amplitude-frequency characteristic testersDe frequentieas (horizontaal) biedt zowel lineaire als logaritmische schalen, zodat gedrukte krommen lineair of logaritmisch kunnen zijn naargelang de behoefte van de gebruiker.
Elk apparaat wordt geleverd met een garantiecertificaat en naverkoopservice, en aanpassing is beschikbaar om aan de specifieke projectvereisten te voldoen.
Veelgestelde vragen
V1: Waar wordt de XHBX1501 voor gebruikt?
Het is een transformatorwindingdeformatietester op basis van de frequentie-responsanalyse (FRA) methode.Het maakt nauwkeurige diagnose van transformator interne fouten door het meten van de karakteristieke parameters van transformator winding, en detecteert wikkeling vervorming, bulging, verplaatsing, kanteling, inter-turn kortsluit deformatie en fase-tot-fase contact kortsluit fouten in 63kV-500kV transformatoren,zonder het deksel op te tillen of de transformator te ontmantelen.
V2: Aan welke normen voldoet het?
De software- en hardware-indicatoren voldoen aan de nationale norm DL/T911-2016 "Frequency Response Analysis Method for Power Transformer Winding Deformation".Het instrument ondersteunt zowel lineair scannen (10Hz-10MHz, 40000 punten) en segmentfrequentie scannen (0,5 kHz-1MHz, 2000 punten), met betrekking tot de twee in de industrie gebruikte reguliere meetmodi.
V3: Wat zijn de belangrijkste meetspecificaties?
Amplitude meetbereik: -120dB tot +20dB met een nauwkeurigheid van 0,1dB; scanningfrequentie nauwkeurigheid: 0,005%; signaalinputimpedantie: 1MΩ; signaaluitgangsimpedantie: 50Ω; signaaluitgangsamplitude: ±20V;testherhalingspercentage99,9%.
V4: Hoe werkt de analysesoftware?
Het automatische systeem voor gegevensanalyse vergeleek de driefasegewikkelde vergelijking A, B en C transversaal en de historische vergelijking longitudinaal, waardoor een diagnose op vier niveaus werd vastgesteld:- Heel goed.Het genereert automatisch Word elektronische testrapporten, slaat parameters van de omgevingsconditie automatisch op,en ondersteunt kleurenprinten voor handig rapporteren.
V5: Is het handig voor testen ter plaatse?
Ja. Het maakt gebruik van een gesplitste structuur en de testhost verbindt zich met een pc via USB, draadloze Bluetooth of WIFI-interface.Het instrument weegt 13 kg en heeft afmetingen van 370 x 300 x 170 mm., werkt bij -10 °C tot +40 °C, en de veldbedrading is eenvoudig.
