Draagbaar Snel Automatisch Vermogenstransformator Degaussing Demagnetisatie Instrument

Vermogenstransformator Degaussing Instrument

Met DC Frequentie Conversie Attenuatie Principe

Het vermogenstransformator degaussing instrument is een speciale apparatuur voor het elimineren van de gevaren van restmagnetisme na de DC weerstandstest van grote vermogenstransformatoren. Het speelt een uiterst belangrijke rol bij het beschermen van vermogenstransformatoren tegen de impact van inschakelstroom en het waarborgen van een veilige werking.

Vanwege het inherente hysterese-fenomeen van ferromagnetische materialen, blijft er restmagnetisme in de kern achter na het uitvoeren van bewerkingen zoals spanningsverhouding en DC weerstandsmetingen op de vermogenstransformator. Vanwege het bestaan van restmagnetisme, zal het restmagnetisme van de kern bij het in bedrijf nemen van de transformator de transformatorkern voor een halve cyclus verzadigen, waardoor een groot aantal harmonischen in de excitatiestroom wordt gegenereerd. Dit verhoogt niet alleen het reactief vermogensverbruik van de transformator, maar kan er ook voor zorgen dat de relaisbeveiliging defect raakt, wat bepaalde economische verliezen veroorzaakt. Daarom moeten we degaussing uitvoeren voordat de transformator in bedrijf wordt genomen om de veilige en normale werking van de transformator te waarborgen.

Dit vermogenstransformator degaussing instrument XHXC105 voegt een automatische degaussing modus toe op basis van de originele serie producten, zodat gebruikers geen bewerkingen hoeven te herhalen. De grootte van de LCD-module is vergroot om rijkere informatie weer te geven. Bediening met twee knoppen: rood voor selectie en reset, groen voor bevestiging en start, waardoor de bediening handiger wordt. De degaussing tijd van het product is verhoogd van de oorspronkelijke 30 minuten tot minder dan 4 minuten.

Kenmerken
1, Neemt gepatenteerde technologie toe - DC frequentie conversie attenuatie principe;
2, De driefasentransformator kan het doel van degaussing bereiken door alleen de B-fase te degaussen;
3, Met automatische stroomstabilisatie beoordeling en 16-bit AD data acquisitie en verwerkingsfuncties;
4, Met handmatige/automatische degaussing modus;
5, Snelle degaussing snelheid - enkele keer verhoogd van 30min tot niet meer dan 4min;
6, Het degaussing effect is duidelijk - verhoogd van 80% tot meer dan 90% in één keer;
7, De huidige lijn voor DC weerstandstests kan direct worden gebruikt om matching met DC weerstandstests te vergemakkelijken;
8, Met behulp van een Chinese interface, is de interface duidelijk en wordt de degaussing voortgang in realtime weergegeven;
9, Geschikt voor het elimineren van restmagnetisme voordat grootschalige vermogenstransformatoren en transformatoren van 35kV en hoger in bedrijf worden genomen; vooral voor transformatoren met grote capaciteit met spanningsniveaus van 330kV en hoger;
★ Dit product is klein van formaat en licht van gewicht, waardoor het zeer geschikt is voor gebruik ter plaatse.

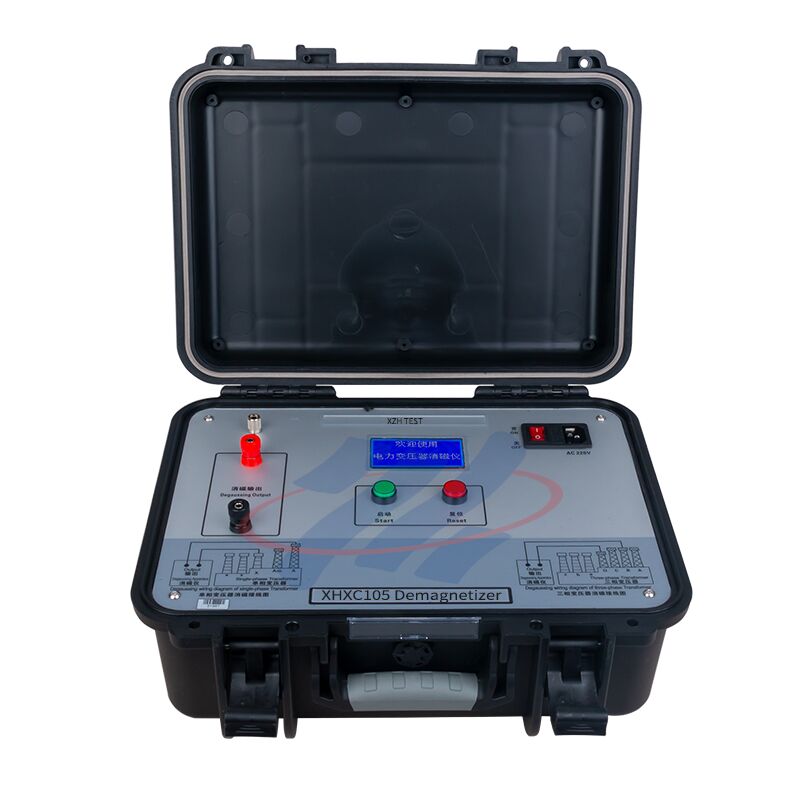

Degaussing uitgang: aangesloten op de gedegausste transformator of transformatorbus

LCD-scherm: geeft de degaussing werkmodus, stroomwaarde en degaussing voortgang weer

Stroomschakelaar: AC 220V stroomschakelaar

Reset (rode knop):modus en stroomselectie/degaussing om ontlading te beëindigen/instrumentbediening onderbreken

Start (groene knop): menu bevestiging/degaussing start

Aardingsaansluiting: aangesloten op de aardingsdraad

AC 220V:Aansluiten op een AC 220V stopcontact.

Belangrijkste prestatiekenmerken

1. Keurt gepatenteerde technologie goed - DC frequentie conversie attenuatie principe;

2. De driefasentransformator kan het doel van degaussing bereiken door alleen de B-fase te degaussen;

3. Het heeft automatische stroomstabilisatie beoordeling en 16-bit AD data acquisitie en verwerkingsfuncties;

4. Met handmatige/automatische degaussing modus;

5. De degaussing snelheid is snel - een enkele keer is verhoogd van 30 minuten tot niet meer dan 4 minuten;

6. Het degaussing effect is duidelijk - verhoogd van 80% tot meer dan 90% in één keer;

7. De huidige lijn voor DC weerstandstests kan direct worden gebruikt om matching met DC weerstandstests te vergemakkelijken;

8. De Engelse interface is aangenomen, de interface is duidelijk en de degaussing voortgang wordt in realtime weergegeven;

9. Geschikt voor het elimineren van restmagnetisme voordat grote vermogenstransformatoren en transformatoren van 35kV en hoger in bedrijf worden genomen; vooral voor transformatoren met grote capaciteit met spanningsniveaus van 330kV en hoger;

10. Dit product is klein van formaat en licht van gewicht, waardoor het zeer geschikt is voor gebruik ter plaatse.

Engelse versie is beschikbaar.
