Huidige Digitale Doorbrandbrug 60kV 600mA Kabelstoring Voorloper voor Grote Sectie Kabels| XHSC-60Q

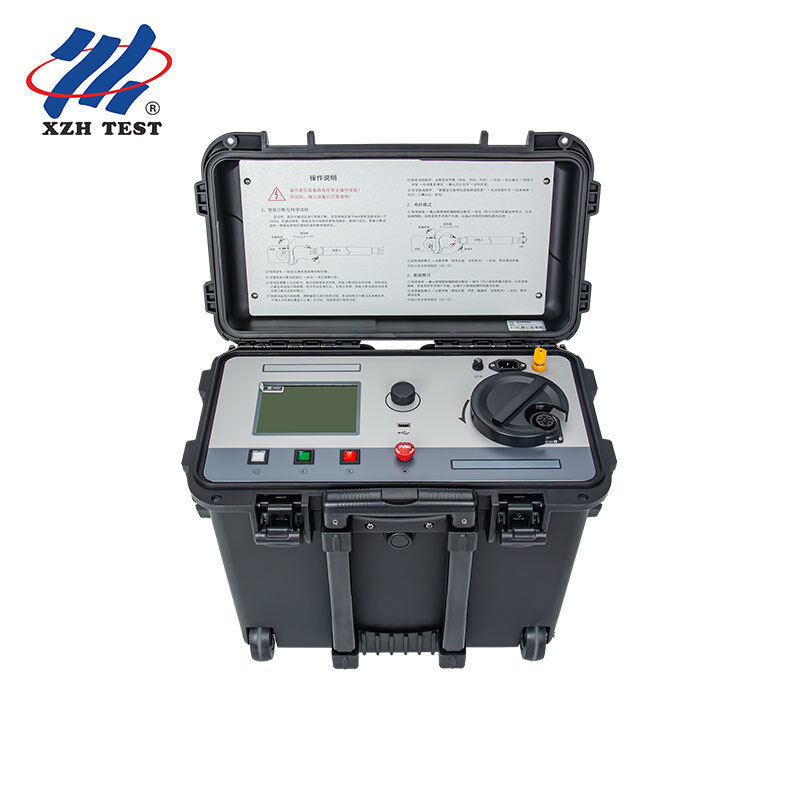

De XHSC-60Q is een digitale doorbrandingsbrug met hoge stroom, speciaal ontworpen voor snelle conversie van fouten met hoge weerstand naar lage weerstand op hoogspanningskabels met grote secties en lange afstanden. Met een doorbrandingsmodus-uitgang van 60kV en een kortsluitstroom van 600mA — de hoogste in zijn klasse — breekt hij betrouwbaar gecarboniseerde ontladingskanalen af in kabels met olie-papier en XLPE-isolatie, waar instrumenten met lagere stroom moeite hebben om stabiele geleiding te bereiken.

Kabeldefecten met hoge weerstand — met name in lange kabels met grote geleiders — vormen een ontladingspad met hoge impedantie. Een doorbrandingsinstrument met slechts 100–200mA kortsluitstroom vereist vaak herhaalde cycli om het foutkanaal te carboniseren en te stabiliseren, en in sommige gevallen slaagt het er niet in om een voldoende lage weerstand te bereiken voor nauwkeurige brugmeting. De 600mA-uitgang van de XHSC-60Q levert proportioneel hogere energie in het foutpunt, waardoor de overgang van een instabiele boog met hoge weerstand naar een stabiel geleidingspad met lage weerstand wordt versneld.

Zodra de fout is geconditioneerd, neemt de geïntegreerde intelligente brugmodule het over. Werkend op 0–4kV met dezelfde 600mA stroomcapaciteit, drijft het voldoende teststroom door de nu-lage-weerstandsfout om schone, herhaalbare ratio-metingen te garanderen — cruciaal voor het bereiken van de gespecificeerde ±(0.2%·L+1)m positioneringsnauwkeurigheid.

• Stap 1 — HV Weerstandstest: Pas geleidelijk toenemende DC-spanning toe met behulp van de doorbrandingsmodus om de isolatietoestand te verifiëren en te bevestigen dat de fout nog steeds aanwezig is
• Stap 2 — Doorbranden: Lever 60kV/600mA aan op het foutpunt. Monitor spannings- en stroommeters — naarmate de fout carboniseert, daalt de spanning en stabiliseert de stroom, wat duidt op succesvolle conversie naar lage weerstand
• Stap 3 — Brug Voorlokalisatie: Draai de draaischakelaar naar de brugmodus. Sluit de vieraderige afgeschermde meetkabel aan. Gebruik de draaiknop op het 3,5-inch TFT-display om de brug-, dwarsdoorsnede- of spanningsvergelijkingsmethode te selecteren op basis van beschikbare kabelgegevens
• Stap 4 — Lokalisatie: Met de fout voor-gelokaliseerd, zet akoestisch-magnetische lokalisatie (apart instrument) in op de aangegeven afstand voor definitieve opgravingsbevestiging

• Isolatiefouten met hoge weerstand op 33kV–220kV XLPE-transmissiekabels (tot 2.500mm² geleiderdoorsnede)
• Olie-papier (PILC) kabeldefecten waarbij vochtindringing instabiele ontladingspaden met hoge impedantie heeft gecreëerd
• Kabelmantelfouten op lange, onderling verbonden HV-circuits die gelijktijdig doorbranden van meerdere manteldiscontinuïteiten vereisen
• Voor-inbedrijfstelling foutlokalisatie op nieuw geïnstalleerde kabels waarbij constructieschade latente defecten met hoge weerstand heeft veroorzaakt

De XHSC-60Q is voorzien van dubbele overbelastings- en kortsluitingsbeveiliging met automatische impedantieaanpassing. Een noodstop-drukkopknop biedt noodstroomuitschakeling. De knop voor hoogspanningsinstelling is vergrendeld met de HV-schakelaar — spanningsverhoging is alleen mogelijk wanneer de knop naar nul is teruggebracht en de modusindicator de selectie van brug of doorbranden bevestigt. Alle bewerkingen worden uitgevoerd via een geïsoleerde draaiknop op aardpotentiaal, waarbij het LCD-scherm en de brug-elektronica op hoog potentiaal zweven voor meetnauwkeurigheid, terwijl de operator volledig geïsoleerd blijft.
