XHSC-60Q Geïntegreerde Digitale Doorbrandbrug 60kV 600mA Kabelstoringzoeker met HV GIS Mogelijkheid

De XHSC-60Q is een volledig geïntegreerde digitale doorbrandbrug die hoogspanningsdoorbranding (60kV, 600mA) en intelligente brugstoring-voorlokalisatie combineert in één draagbare koffer met trekstang. Speciaal ontworpen voor buitendienstteams die snelle inzet nodig hebben op complexe kabelsystemen — inclusief GIS-geëindigde en kruislings verbonden hoogspanningsnetwerken — zonder de logistieke last van aparte instrumenten.

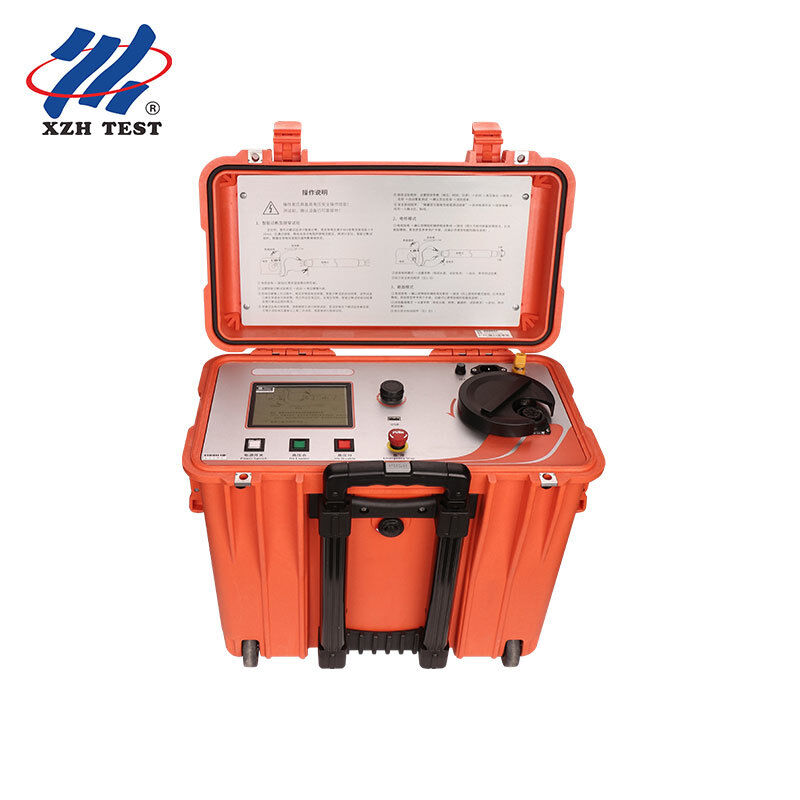

De XHSC-60Q herbergt zijn hoogspannings constante stroombron, brugdetectiemodule en 3,5-inch TFT LCD-display in een robuuste koffer met trekstang, geschikt voor transport in het veld. Het hele systeem weegt slechts 29 kg, waardoor inzet door één operator mogelijk is van voertuig naar testpunt. Een draaischakelaar schakelt naadloos tussen doorbrand- en brugmodus — geen kabelherverbinding vereist.

De intelligente brugmodule ondersteunt drie positioneringsalgoritmen:

• Brugmethode: Vereist bekende kabellengte en hulpkabel met gelijke doorsnede en kortsluiting aan het verre uiteinde met lage weerstand
• Doorsnedemethode: Gebruikt bekende doorsnede en materiaalgegevens — ideaal wanneer de lengte van de hulpkabel verschilt
• Spanningsvergelijkingsmethode: Bepaalt de storingsafstand door percentageberekening uit twee bedradingsconfiguraties — geschikt wanneer alleen de kabellengte bekend is

Alle methoden werken via het LCD aan de hoogpotentieelzijde met aardpotentieel roterende besturing — geen fysiek contact met het hoogspanningsgedeelte tijdens bedrijf.

• Voorlokalisatie van hoogspanningskabelisolatiefouten op GIS-geëindigde circuits zonder GIS-schakelaars te verwijderen
• Lokalisatie van mantelstoringen in kruislings verbonden kabelsystemen zonder kortsluiting van verbindingsschakels
• Doorbranding van hoogohmige storingen op transmissie- en distributiekabels met grote doorsnede en lange afstand
• DC-weerstandsspanningsverificatietests
• Lokalisatie van korte kabels en storingen aan het nabije uiteinde waar golfreflectiemethoden blinde vlekken hebben

In tegenstelling tot conventionele opstellingen met twee instrumenten, vermindert het geïntegreerde ontwerp de logistiek in het veld, elimineert het compatibiliteitsproblemen tussen aparte eenheden en biedt het een consistente gebruikersinterface voor beide bedrijfsmodi. De vier-draads (Kelvin) weerstandsmeting met afgeschermde kabel elimineert fouten door leidingweerstand, terwijl de koperen gaas gevlochten afschermingslaag de veiligheid van de operator garandeert door betrouwbare aarding.
