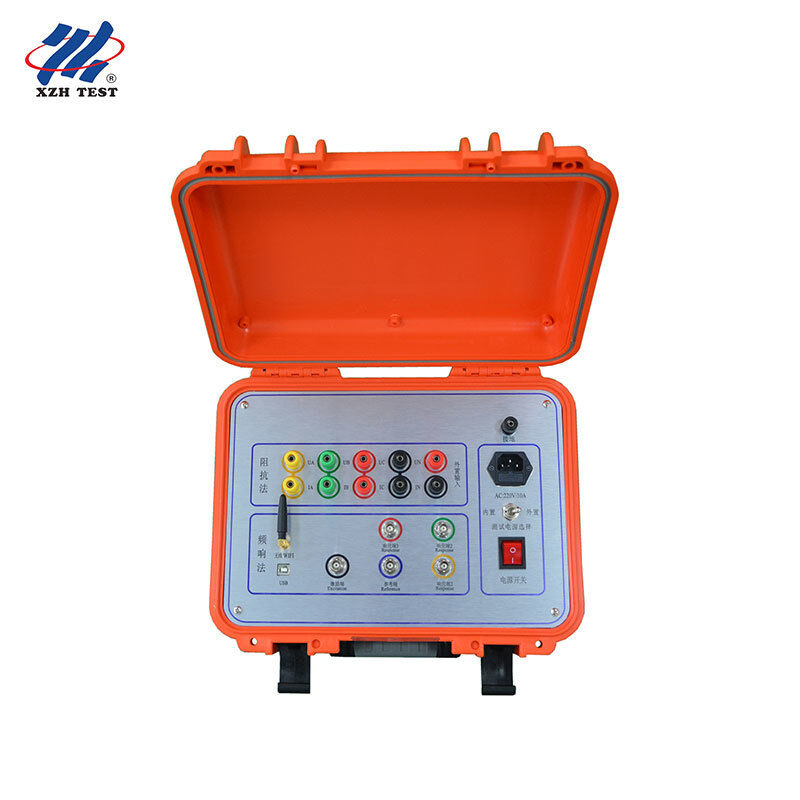

Transformer Winding Deformation Impedance Tester 63kV-500kV FRA Reactance Methode XHBX1502

De XHBX1502 meet de karakteristieke parameters van de interne wikkeling van transformatoren en gebruikt de frequentieresonantieanalyse (FRA) - een niet-destructieve interne foutdetectietechnologie - om interne transformatorfouten nauwkeurig te diagnosticeren. Het is van toepassing op de detectie van interne structuurfouten van 63kV ~ 500kV-transformatoren.

Zodra een transformator is ontworpen en vervaardigd, zijn de circuits en interne structuren vast. Daarom is de frequentierespons van elk circuit ook vast, en de drie fasen zijn vergelijkbaar. Echter, kortsluitingen of interfasige kortsluitingen tijdens het testproces, de impact tijdens transport, en de elektromagnetische kracht onder kortsluiting en foutomstandigheden kunnen allemaal leiden tot veranderingen in de wikkelingsdistributiecoëfficiënten, waardoor de oorspronkelijke frequentierespons verandert (verandering in amplitude en verschuiving van resonantiepunten). Door deze responsveranderingen te kwantificeren - inclusief amplitude, frequentiebereik en veranderingstrend - kunnen testoperators de mate van wikkelingsvervorming bepalen en beoordelen of de transformator ernstig beschadigd is of grote reparaties nodig heeft.

Dit instrument bestaat uit een laptop en een hoogprecisie meetsysteem gebaseerd op een microcontroller. Het is compact, gemakkelijk te bedienen en kan worden gebruikt na het lezen van de handleiding of na korte training.

De XHBX1502 ondersteunt twee methoden voor het testen van transformatorwikkelingsvervorming, zoals gespecificeerd in de Chinese elektriciteitsnormen:

Het automatische analysesysteem rapporteert de vergelijkbaarheid van horizontale driefasige (zeer consistent, goed, redelijk, slecht) en de wikkelingsstatus van verticale intrase-fasen (normale wikkeling, lichte vervorming, gemiddelde vervorming, ernstige vervorming), en kan de resultaten exporteren naar een Word-document.

De weerstandsmethode maakt gebruik van driefasige verbinding en enkele fase meting: alleen kortsluiting aan de laagspanningszijde, de hoogspanningszijde is gelijktijdig verbonden met de drie fasen, en één meting kan automatisch de kortsluitingsweerstand van elke fase berekenen. Dit apparaat kan worden gevoed door de ingebouwde 220V voeding of een externe voeding.

De Chinese elektriciteitsnormen die in de handleiding worden aangehaald, bevelen aan om wikkelingsvervormingstests uit te voeren onder de volgende omstandigheden:

De beoogde gebruikers van de XHBX1502 zijn teams die verantwoordelijk zijn voor de beoordeling van de interne toestand van grote transformatoren:

Het kan worden bediend via USB-verbinding met een laptop, voert automatisch driefasige analyse uit en genereert Word-rapporten. Het is speciaal ontworpen voor gebruik op locatie en in de fabriek — Alleen de transformatorverbinding hoeft te worden verwijderd, geen hijs- of demontage nodig.
