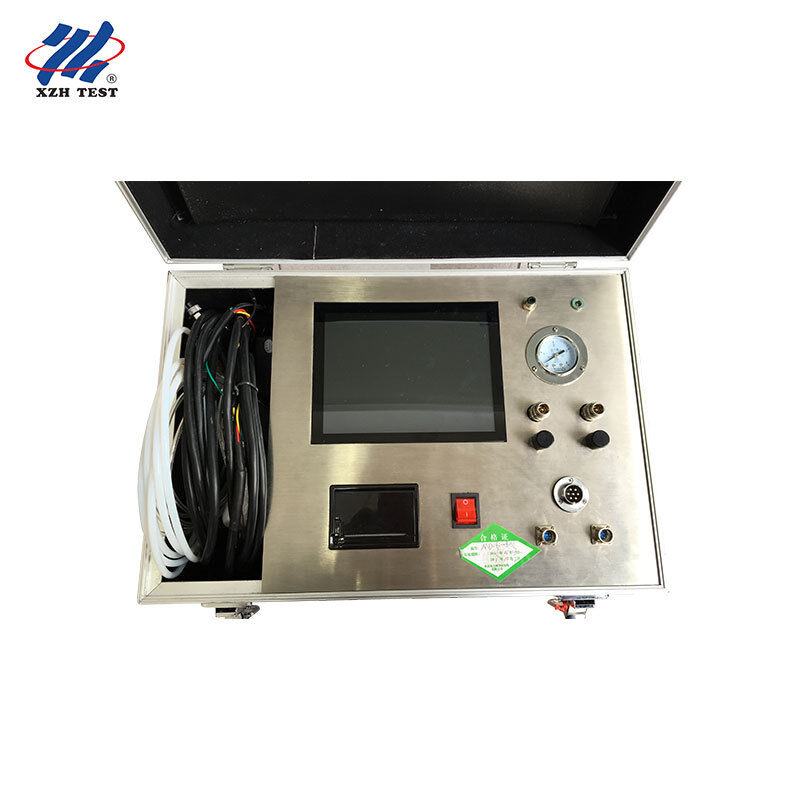

XHJB600 SF6 Gas Dichtheidsrelais Kalibratie-instrument — een draagbaar apparaat voor de standaardconversie van SF6-gasdruk, met automatische kalibratie van SF6-dichtheidsmeters en drukmeter.
Het XHJB600 SF6 Gas Dichtheidsrelais Kalibratie-instrument is een draagbaar apparaat dat is bedoeld voor de standaardconversie van SF6-gasdruk. Het ondersteunt ook automatische kalibratie van SF6-dichtheidsmeters en drukmeter, waardoor het een praktisch veldtool is voor het werken met SF6-gasdichtheidsrelais.
Prestatiekenmerken
3,5-inch kleurendisplay met Chinese bedieningsinterface, eenvoudig en handig in gebruik.
Toont gelijktijdig de huidige druk, de equivalente druk bij 20°C en de omgevingstemperatuur.
Kan 100 groepen testgegevens permanent opslaan.
RS-232-interface beschikbaar voor het uploaden van testgegevens naar een pc.
Instrumentleiding uitgerust met snelle connectoren voor eenvoudige bediening en lage lekkage.
Zelfkalibratiefunctie maakt kalibratie en correctie mogelijk na langdurig gebruik.
Maakt gebruik van een hogetemperatuurdruksensor en magnetische vloeistoftechnologie.
Van veldlezing naar 20°C equivalent
SF6-dichtheidsrelais worden beoordeeld op de equivalente druk bij 20°C, niet op de ruwe veldlezing. De XHJB600 voert die standaardconversie voor u uit en plaatst de waarden naast elkaar, zodat de operator het complete beeld in één weergave ziet:
| Weergegeven waarde | Wat het u vertelt |
|---|
| Huidige druk | De druk die momenteel aanwezig is in het SF6-gas op het moment van testen. |
| Equivalent druk bij 20°C | De standaard-geconverteerde druk bij 20°C, gebruikt om de toestand van het dichtheidsrelais te beoordelen. |
| Omgevingstemperatuur | De omgevingstemperatuur waarvan de conversie afhankelijk is. |
Samen met de ingebouwde zelfkalibratiefunctie en de snelle connectorleiding, houdt het instrument zowel de meting als de kalibratie betrouwbaar gedurende een lange levensduur.
Technische gegevens
| Meetbereik | 0–1.000 MPa |
| Meetnauwkeurigheid | Klasse 0.25 |
| Drukweergave resolutie | 0.001 MPa |
| Temperatuur meetbereik | -20°C–60°C |
| Temperatuur resolutie | 0.1°C |
| Bedrijfsstroom | AC 220V ±10% 50Hz; DC 12V/1.5A |
De XHJB600 is gericht op de teams die verantwoordelijk zijn voor het nauwkeurig en traceerbaar houden van SF6-dichtheidsrelais:
Kalibratie- en meetcentra van het elektriciteitsnet die SF6-dichtheidsrelais kalibreren en standaard drukconversie uitvoeren.
Fabrikanten van hoogspanningsschakelaars die SF6-dichtheidsmeters en drukmeter kalibreren op de productie- en fabriekstestlijn.
Onderhoudsteams van onderstations die periodieke SF6-relais kalibratie uitvoeren met een draagbaar instrument met lage lekkage.
Onderzoeks- en testinstituten voor stroom en externe kalibratieserviceproviders die klasse 0.25 nauwkeurigheid nodig hebben.
Veelgestelde vragen
Waarvoor wordt de XHJB600 gebruikt?
Het is bedoeld voor de standaardconversie van SF6-gasdruk, en het ondersteunt ook de automatische kalibratie van SF6-dichtheidsmeters en drukmeter.
Wat wordt er tegelijkertijd weergegeven?
Het toont gelijktijdig de huidige druk, de equivalente druk bij 20°C en de omgevingstemperatuur op het 3,5-inch kleurendisplay.
Wat zijn het meetbereik en de nauwkeurigheid?
Het meetbereik is 0–1.000 MPa met een nauwkeurigheid van klasse 0.25 en een drukweergave resolutie van 0.001 MPa. Het temperatuurbereik is -20°C–60°C met een resolutie van 0.1°C.
Hoe worden testgegevens behandeld?
Het instrument slaat permanent 100 groepen testgegevens op en biedt een RS-232-interface voor het uploaden van testgegevens naar een pc.
Hoe blijft het na verloop van tijd nauwkeurig?
Een zelfkalibratiefunctie maakt kalibratie en correctie mogelijk na langdurig gebruik, en het instrument maakt gebruik van een hogetemperatuurdruksensor met magnetische vloeistoftechnologie. De leiding is voorzien van snelle connectoren voor eenvoudige bediening en lage lekkage.
Draagbaar, nauwkeurig en klaar voor gebruik in het veld
Met een 3,5-inch kleurendisplay, snelle connectoren en een zelfkalibratiefunctie brengt de XHJB600 standaard SF6-gasdrukconversie en relaiskalibratie naar het veld. Neem contact met ons op voor configuratiedetails.
