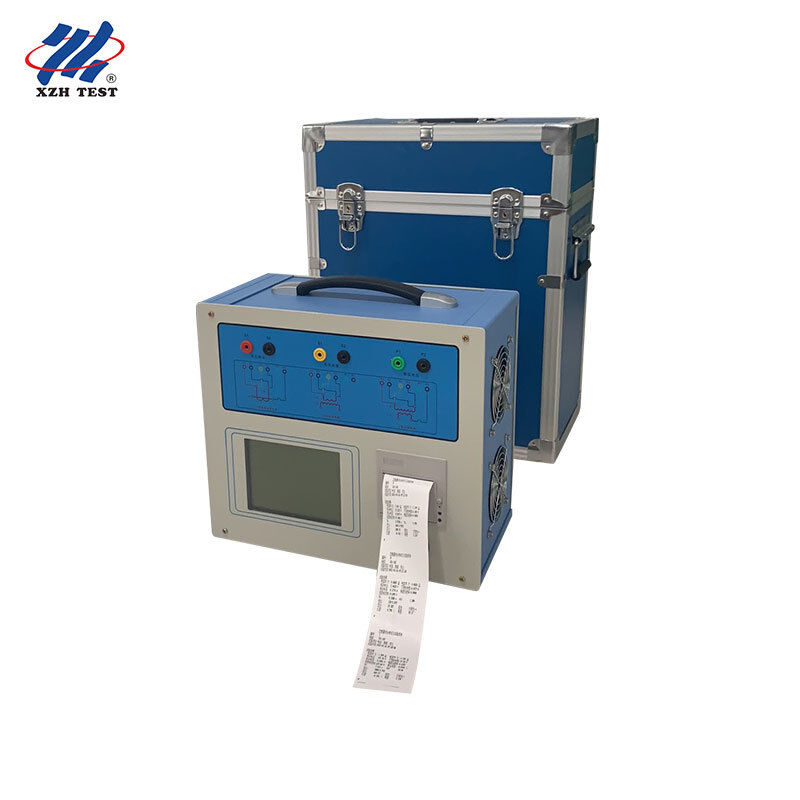

CT PT Analyzer Transformer Characteristic Tester
De XHTX206 CT PT Analyzer is een nieuwe generatie omvattende transformatorkenmerkenmeter die is ontwikkeld voor de elektriciteitsindustrie, ter vervanging van traditionele transformatoren met een variabele verhouding.met een vermogen van niet meer dan 50 WGebaseerd op geavanceerde frequentiekonversie-testtechnologie met een hoogwaardig DSP- en FPGA-platform, voldoet het volledig aan de excitatie (volt-ampere) kenmerken, transformatieverhouding, polariteit,secundaire wikkelweerstand, secundaire belasting, verhoudingsfout en hoekfout testen van stroomtransformatoren van de beschermingsklasse, de meterklasse en de TP-klasse, alsook de opwindingskenmerken, verhoudingen,polariteits- en secundaire wikkelweerstandstests van PT-elektromagnetische eenheden.
Toepassingen en doelgroep:Gebouwd voor de fabrieksaanvaardingstests van producenten van stroom- en spanningstransformatoren, energiewetenschappelijke onderzoeksinstituten en hoogspanningstestlaboratoria,ingenieurs voor de inbedrijfstelling van relaisbescherming, onderstationsoverdracht- en preventieve onderhoudsteams, en afdelingen voor de inbedrijfstelling van elektriciteitsconstructies die CT/PT-verificatie ter plaatse nodig hebben zonder standaardtransformatoren, boosters of ladingdozen.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Testobjecten |
CT (bescherming / meting / klasse TP), PT elektromagnetische eenheden |
| Output |
0~180Vrms, 12Arms, 36A (piek) |
| Spanningsnauwkeurigheid |
± 0,2% |
| CT-verhoudingsbereik |
1~40000 (1~2000 < 0,1%; 2000~5000 < 0,2%; 5000~35000 < 0,5%) |
| PT-ratio-bereik |
1 tot 35000 |
| Fase-meting |
Genauigheid ±5min, resolutie 0,5min |
| Sekundarische wikkelweerstand |
0~600Ω, < 0,5% ±2mΩ |
| AC-belastingmeting |
0 tot 1000VA, < 0,5% ± 0,02VA |
| Stroomvoorziening |
AC220V ± 10%, 50 Hz |
| Werkomgeving |
-10~50°C, luchtvochtigheid ≤90% |
| Afmetingen / Gewicht |
365 × 290 × 153 mm / < 10 kg |
Belangrijkste kenmerken
Met de frequentieomrekeningsmethode worden CT/PT-excitatiekarakteristieke curves en 10%-foutcurves getest, waarbij de buigpunten tot 60 kV worden behandeld met slechts 180Vrms uitgang en 12Arms (36A piek) stroom.
Verificatie ter plaatse van stroomtransformatoren zonder standaard CT, booster, laadbox, spanningsregelaar of zware stroomkabels, waardoor de werkdruk aanzienlijk wordt verminderd en de efficiëntie wordt verbeterd.
Een ratiofout van ±0,1% en een hoekfout van ±5 min, waardoor veldtests van stroomtransformatoren van de klasse 0,2S met een ratiobereik van 1 tot 40000 mogelijk zijn.
Automatisch berekenen van de buigpuntspanning/stroom, 10% (5%) foutcurves, nauwkeurigheidsgrensfactor (ALF), veiligheidsfactor (FS), secundaire tijdconstante (Ts),de remanentiecoëfficiënt (Kr), verzadigde en onverzadigde inductantie.
Een-sleutel-test van CT-DC-weerstand, -excitatie, -verhouding en -polariteit met één bedradingsschema voor alle CT-tests, behalve belastingen, die voldoen aan de normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) en GB1207.
Optioneel toegewijde stroomverhoger-uitgangen 180A voor het testen van de doorstroming ter plaatse.
Geavanceerde functies
Volledige dynamische Chinese grafische interface met automatische bedradingsdiagrammen die worden weergegeven volgens het geselecteerde testpunt; geen handmatige verwijzing nodig.
5.7 inch grafisch transflectief LCD, duidelijk zichtbaar onder direct zonlicht.
Roterende foto-elektrische muisoperatie voor snelle en gemakkelijke parameterinvoer.
Ingebouwde printer drukt automatisch testrapporten af; opslaat maximaal 1000 groepen testgegevens met uitschakelbehoud.
Draagbaar ontwerp met een totaalgewicht van minder dan 9 kg, gemakkelijk te dragen naar terreinen.
Het combineren van uitgebreide CT/PT-testfuncties, frequentiekonverteringstechnologie en geautomatiseerde rapportagegeneratie,de XHTX206 biedt nauwkeurigheid van laboratoriumniveau en gemak voor het testen van transformatorkenmerken.
Veelgestelde vragen
V1: Voor wie is de XHTX206 CT PT-analysator ontworpen?
Het is ontworpen voor fabrieksacceptatietests van CT/PT-fabrikanten, onderzoeksinstituten voor energiewetenschappen en hoogspanningstestlaboratoria, ingenieurs voor de inbedrijfstelling van relaisbescherming,teams voor de overdracht van een substation en voor preventief onderhoud, en de inbedrijfstellingsafdelingen van de elektriciteitsbouw die de transformatoren ter plaatse controleren.
V2: Welke tests kan het uitvoeren?
Het voert voor bescherming tests uit op opwindingskenmerken (volt-ampere), transformatieverhouding, polariteit, secundaire wikkelweerstand, secundaire belasting, verhoudingsfout en hoekfout,CT's voor meting en TP, plus opwindingskenmerken, verhouding, polariteit en secundaire wikkelweerstandstests voor PT-elektromagnetische eenheden.
V3: Waarom is de frequentiekonversie-technologie belangrijk?
Frequentieconversie-tests genereren de volledige excitatie-kenmerkende curve en een foutcurve van 10% met slechts 180Vrms-uitgang en 12Arms-stroom, maar behandelen CT's met buigpunten tot 60kV,de noodzaak van omvangrijke hoogspanningsboosters en grote stroombronnen te elimineren.
V4: Kan het CT's op locatie verifiëren zonder een standaardtransformer?
Ja, het verifieert stroomtransformatoren op locatie zonder standaard CT, booster, laadbus, spanningsregelaar of zware stroomkabels, met een ratiofout van ±0,1% en een hoekfout van ±5min,voldoende voor 0CT-veldonderzoek van klasse.2S.
V5: Welke toebehoren, verpakkings- en leveringsvoorwaarden gelden?
Het instrument wordt binnen 5-8 werkdagen in een houten verpakking geleverd, met T/T betaling en 1 set MOQ.
