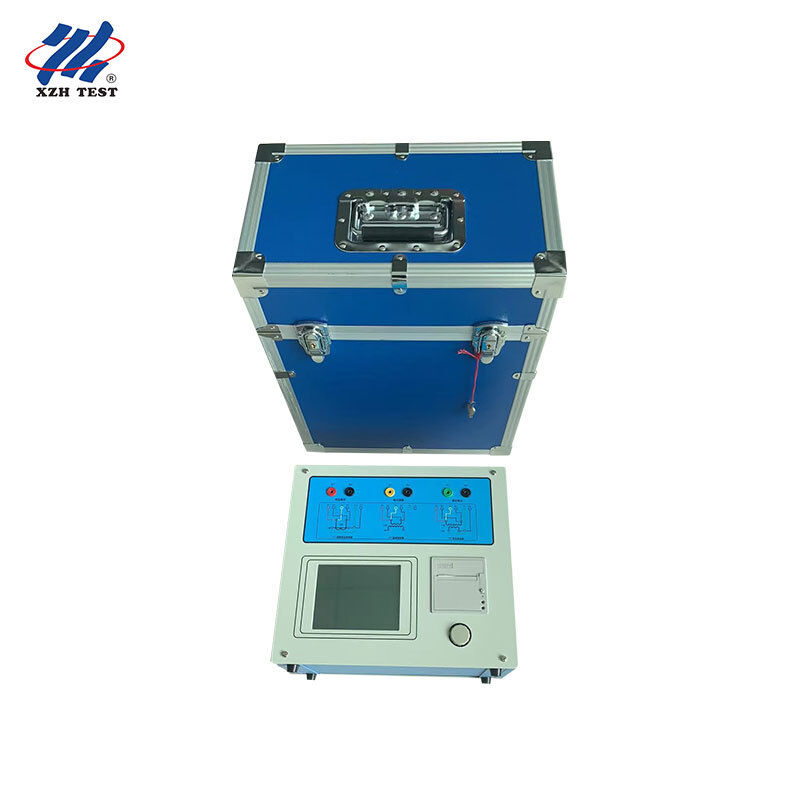

Frequentieomrekening CT PT Analyzer Transformer Tester
De XHTX206 Frequency Conversion CT PT Analyzer is een nieuwe generatie omvattende transformatorkenmerkenmeter die is ontwikkeld voor de elektriciteitsindustrie.vervanging van de traditionele combinatie van transformatoren met variabele verhoudingGebaseerd op geavanceerde testtechnologie voor frequentiekonversie met een hoogwaardig DSP- en FPGA-platform.het voldoet volledig aan de opwindingskenmerken (volt-ampere), transformatieverhouding, polariteit, secundaire wikkelweerstand, secundaire belasting, ratiofout en hoekfout van transformatoren van de beschermingsklasse, de meetklasse en de TP-klasse,evenals opwindingskenmerkenHet instrument biedt een hogere automatisering, en de test van de relatie, de polariteit en de secundaire wikkelweerstand van PT-elektromagnetische eenheden.betere stabiliteit en aanzienlijk verbeterde testdoeltreffendheid voor professionele transformatorverificatie.
Toepassingen en doelgroep:Ontworpen voor onderhoudsondernemingen van netbedrijven en transmissie- en distributie-ingenieurs (EPC), elektrische inbedrijfstellingsteams van wind- en zonne-energiecentrales,elektrische testlaboratoria van grote industriële ondernemingen zoals staalIn het kader van het onderzoek van de resultaten van de onderzoeksprocedure werd de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Testobjecten |
CT (bescherming / meting / klasse TP), PT elektromagnetische eenheden |
| Output |
0~180Vrms, 12Arms, 36A (piek) |
| Spanningsnauwkeurigheid |
± 0,2% |
| CT-verhoudingsbereik |
1~40000 (1~2000 < 0,1%; 2000~5000 < 0,2%; 5000~35000 < 0,5%) |
| PT-ratio-bereik |
1 tot 35000 |
| Fase-meting |
Genauigheid ±5min, resolutie 0,5min |
| Sekundarische wikkelweerstand |
0~600Ω, < 0,5% ±2mΩ |
| AC-belastingmeting |
0 tot 1000VA, < 0,5% ± 0,02VA |
| Stroomvoorziening |
AC220V ± 10%, 50 Hz |
| Werkomgeving |
-10~50°C, luchtvochtigheid ≤90% |
| Afmetingen / Gewicht |
365 × 290 × 153 mm / < 10 kg |
Belangrijkste kenmerken
Met de frequentieomrekeningsmethode worden CT/PT-excitatiekarakteristieke curves en 10%-foutcurves getest, waarbij de buigpunten tot 60 kV worden behandeld met slechts 180Vrms uitgang en 12Arms (36A piek) stroom.
Verificatie ter plaatse van stroomtransformatoren zonder standaard CT, booster, laadbox, spanningsregelaar of zware stroomkabels, waardoor de werkdruk aanzienlijk wordt verminderd en de efficiëntie wordt verbeterd.
Een ratiofout van ±0,1% en een hoekfout van ±5 min, waardoor veldtests van stroomtransformatoren van de klasse 0,2S met een ratiobereik van 1 tot 40000 mogelijk zijn.
Automatisch berekenen van de buigpuntspanning/stroom, 10% (5%) foutcurves, nauwkeurigheidsgrensfactor (ALF), veiligheidsfactor (FS), secundaire tijdconstante (Ts),de remanentiecoëfficiënt (Kr), verzadigde en onverzadigde inductantie.
Een-sleutel-test van CT-DC-weerstand, -excitatie, -verhouding en -polariteit met één bedradingsschema voor alle CT-tests, behalve belastingen, die voldoen aan de normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) en GB1207.
Optioneel toegewijde stroomverhoger-uitgangen 180A voor het testen van de doorstroming ter plaatse.
Geschikte CT-klassen zijn P, TPY, meting, PR, PX, TPS, TPX en TPZ, met automatische standaardselectie op basis van transformatortype en -klasse.
Geavanceerde functies
Een dynamische Chinese grafische interface met automatische bedradingsdiagrammen voor elk geselecteerd testonderdeel, die de gebruikers stap voor stap begeleidt.
5.7 inch grafisch transflectief LCD, duidelijk leesbaar in direct zonlicht voor veldwerk in het buitenleven.
Roterende foto-elektrische muis voor snelle, intuïtieve parameterinvoer en bediening.
Ingebouwde printer voor automatisch afdrukken van testrapporten; opslaat tot 1000 gegevensgroepen met uitstallingsbehoud.
Draagbare constructie met een gewicht van minder dan 9 kg voor gemakkelijk transport.
De vier-terminalen meetmethode zorgt voor nauwkeurige secundaire wikkelwachtstests door fouten in de loodweerstand te elimineren.
Testpunten voor stroomtransformatoren
| Testpunt |
Beschrijving |
| Sekundarische wikkelweerstand |
Metingen CT secundaire wikkeling gelijkstroomweerstand met vier-terminal methode, bereik 0~600Ω |
| Excitatiekarakteristieken |
Tests volt-ampere karakteristieke curve van elektromagnetische eenheden CT en PT |
| Transformatieverhouding en polariteit |
Controles CT/PT-verhouding nauwkeurigheid en wikkeling polariteit met één toets operatie |
| Secundaire lasten |
Meting van wisselstroombelasting tot 1000VA met een nauwkeurigheid van < 0,5% ± 0,02VA |
| Verhoudingsfout en hoekfout |
Bereken de verhoudingfout binnen ±0,1% en de hoekfout binnen ±5min |
| Doorstromingstest |
Met optionele booster, uitgangen tot 180A voor doorstromingstests ter plaatse |
Normen Naleving en testprincipes
De XHTX206 volgt het testprincipe van de lage-frequentiemethode voor het testen van opwindingskenmerken.die de vereiste testspanning en -stroom aanzienlijk vermindert en de meetnauwkeurigheid behoudtHet instrument past ook de 10%-foutcurve-berekeningsmethode toe om de prestaties van stroomtransformatoren van de beschermingsklasse te evalueren.het helpen van ingenieurs om te controleren of beveiligingsapparatuur onder storingsomstandigheden correct zal werken. Alle tests voldoen aan de normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) en GB1207 en het instrument selecteert automatisch de juiste norm volgens het type en de klasse van de transformator,het waarborgen van consistente, herhaalbare resultaten die wereldwijd worden geaccepteerd door nutsbedrijven en derde laboratoria.
Voor verschillende CT-constructies, waaronder stroomtransformatoren van het type buizen, wonden en vensters, worden in de bijlage van het handboek gedetailleerde draadingen van de vier eindpunten weergegeven.het garanderen van correcte verbindingen voor nauwkeurige metingen in elke configuratie. De zelftestfunctie van het instrument controleert de interne circuits en meetkanalen vóór de test, terwijl de doorstromingstestfunctie de volledige stroomlus valideert,Het maken van de XHTX206 tot een complete verificatieoplossing voor transformatorprofessionals.
Veelgestelde vragen
V1: Voor wie is de XHTX206 CT PT-analysator ontworpen?
Het is ontworpen voor onderhoudsondernemingen van netbedrijven en transmissie- en distributie-ingenieurs (EPC), teams voor de inbedrijfstelling van wind- en zonne-energiecentrales.elektrische testlaboratoria voor staal, cement- en chemische bedrijven, bedrijven voor elektrische testdiensten en verhuur van apparatuur, en beroepsopleidingsinstituten voor energie.
V2: Welke tests kan het uitvoeren?
Het voert voor bescherming tests uit op opwindingskenmerken (volt-ampere), transformatieverhouding, polariteit, secundaire wikkelweerstand, secundaire belasting, verhoudingsfout en hoekfout,CT's voor meting en TP, plus opwindingskenmerken, verhouding, polariteit en secundaire wikkelweerstandstests voor PT-elektromagnetische eenheden.
V3: Waarom is de frequentiekonversie-technologie belangrijk?
Frequentieconversie-tests genereren de volledige excitatie-kenmerkende curve en een foutcurve van 10% met slechts 180Vrms-uitgang en 12Arms-stroom, maar behandelen CT's met buigpunten tot 60kV,de noodzaak van omvangrijke hoogspanningsboosters en grote stroombronnen te elimineren.
V4: Kan het CT's op locatie verifiëren zonder een standaardtransformer?
Ja, het verifieert stroomtransformatoren op locatie zonder standaard CT, booster, laadbus, spanningsregelaar of zware stroomkabels, met een ratiofout van ±0,1% en een hoekfout van ±5min,voldoende voor 0CT-veldonderzoek van klasse.2S.
V5: Welke toebehoren, verpakkings- en leveringsvoorwaarden gelden?
Het instrument wordt binnen 5-8 werkdagen in een houten verpakking geleverd, met T/T betaling en 1 set MOQ.
