CT PT Tester Transformator Karakteristieken Analysator | Precisie Meting | XHTX206

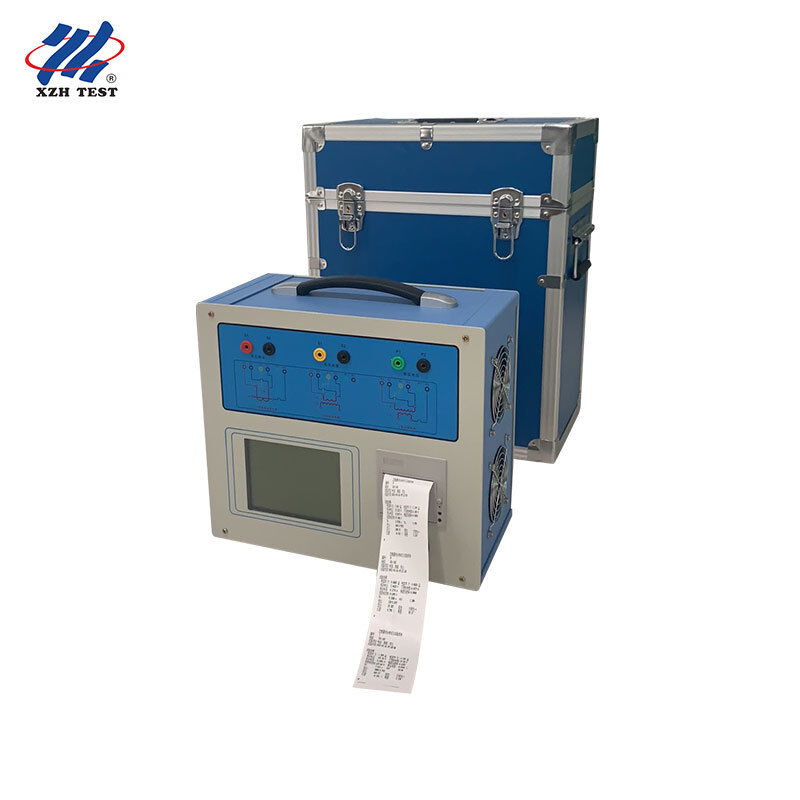

De XHTX206 CT PT Tester is een uitgebreide transformator karakteristieken analysator voor de energiesector, gebouwd op een krachtig DSP en FPGA platform met geavanceerde frequentieconversie testtechnologie. Het omvat excitatie (volt-ampère) karakteristieken, transformatieverhouding, polariteit, secundaire wikkelingsweerstand, secundaire belasting, verhoudingsfout en hoekfout testen voor stroomtransformatoren van beschermingsklasse, meetklasse en TP-klasse, en ondersteunt excitatiekarakteristieken, transformatieverhouding, polariteit, secundaire wikkelingsweerstand en verhoudingsfout testen voor PT elektromagnetische eenheden. Als een instrument van de nieuwe generatie, ontwikkeld door middel van uitgebreid marktonderzoek en theoretische studie, vervangt het de traditionele combinatie van variabele transformatoren, opvoertransformatoren en stroomversterkers, wat resulteert in hogere automatisering, betere stabiliteit en aanzienlijk verbeterde testefficiëntie voor professionele transformatorverificatie.
Toepassingen & Doelgroep:Ideaal voor energie meet- en kalibratiecentra die on-site 0.2S klasse CT-verificatie uitvoeren, elektrische testteams van energiecentrales, elektrische testploegen in de spoorweg-, petrochemische en mijnbouwindustrie, universitaire elektrotechnische laboratoria en externe organisaties voor energietesten en certificering die nauwkeurige meting van de verhouding en hoekfout van instrumenttransformatoren vereisen.
Belangrijkste Specificaties
| Parameter |
Specificatie |
| Testobjecten |
CT (bescherming / meting / TP klasse), PT elektromagnetische eenheden |
| Uitgang |
0~180Vrms, 12Arms, 36A (piek) |
| Spanningsnauwkeurigheid |
±0.2% |
| CT Verhoudingsbereik |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| PT Verhoudingsbereik |
1~35000 |
| Fase Meting |
Nauwkeurigheid ±5min, resolutie 0.5min |
| Secundaire Wikkelingsweerstand |
0~600Ω, <0.5% ±2mΩ |
| AC Belasting Meting |
0~1000VA, <0.5% ±0.02VA |
| Voeding |
AC220V ±10%, 50Hz |
| Werkomgeving |
-10~50°C, vochtigheid ≤90% |
| Afmetingen / Gewicht |
365×290×153mm / <10kg |
Belangrijkste Kenmerken
Verhoudingsfout binnen ±0.1% en hoekfout binnen ±5min maken veldtesten van 0.2S klasse stroomtransformatoren mogelijk.
Frequentieconversiemethode verwerkt CT-buigpunten tot 60kV met slechts 180Vrms uitgang en 12Arms (36A piek) stroom.
On-site verificatie zonder standaard CT, booster, belastingskast, spanningsregelaar of zware stroomkabels, wat de testlast drastisch vermindert.
Automatisch afleiden van buigpuntspanning/stroom, 10% (5%) foutcurves, nauwkeurigheidslimietfactor (ALF), instrumentbeveiligingsfactor (FS), secundaire tijdconstante (Ts) en remanentiecoëfficiënt (Kr).
Eén-toets testen van CT DC-weerstand, excitatie, verhouding en polariteit met een enkele bedradingsschema, conform GB1208 (IEC60044-1), GB16847 (IEC60044-6) en GB1207 normen.
Optionele speciale stroombooster levert 180A uitgang voor on-site doorstroomtesten.
Geschikte CT-klassen omvatten P, TPY, meet, PR, PX, TPS, TPX en TPZ, met automatische standaardselectie op basis van transformatortype en klasse.
Geavanceerde Functies
Dynamische Chinese grafische interface met automatische bedradingsschema's voor elk geselecteerd testitem, die operators stap voor stap begeleiden.
5.7 inch grafisch transflectief LCD, duidelijk leesbaar in direct zonlicht voor buitenwerk.
Draaibare foto-elektrische muis voor snelle, intuïtieve invoer van parameters en bediening.
Ingebouwde printer voor automatische testrapporten; slaat tot 1000 groepen gegevens op met behoud na uitschakelen.
Draagbare constructie met een gewicht van minder dan 9 kg voor eenvoudig transport in het veld.
Vier-draads meetmethode zorgt voor nauwkeurige meting van de secundaire wikkelingsweerstand door eliminatie van draadweerstandsfouten.
Met uitgebreide CT/PT testmogelijkheden, frequentieconversietechnologie en geautomatiseerde rapportage, levert de XHTX206 laboratorium-kwaliteit precisie en veld-geschikte gemak voor analyse van transformatorkarakteristieken. De geavanceerde zelf-test en doorstroomtestfuncties van het instrument vergroten de waarde voor commissioning teams, waardoor een volledige verificatie van de gehele meetketen mogelijk is voordat formele testen beginnen.
Testitems voor Stroomtransformatoren
| Testitem |
Beschrijving |
| Secundaire Wikkelingsweerstand |
Meet de DC-weerstand van de CT secundaire wikkeling met de vier-draads methode, bereik 0~600Ω |
| Excitatie Karakteristieken |
Test de volt-ampère karakteristieke curve van CT en PT elektromagnetische eenheden |
| Transformatie Verhouding & Polariteit |
Controleert de nauwkeurigheid van de CT/PT verhouding en wikkelingspolariteit met één-toets bediening |
| Secundaire Belasting |
Meet AC belasting tot 1000VA met <0.5% ±0.02VA nauwkeurigheid |
| Verhoudingsfout & Hoekfout |
Berekent de verhoudingsfout binnen ±0.1% en de hoekfout binnen ±5min |
| Doorstroom Test |
Met optionele booster, levert tot 180A voor on-site doorstroomtesten |
Naleving van Normen & Testprincipes
De XHTX206 volgt het laagfrequent testprincipe voor excitatiekarakteristieken, wat de vereiste testspanning en stroom aanzienlijk vermindert met behoud van meetnauwkeurigheid. Het instrument past ook de 10% foutcurve berekeningsmethode toe om de prestaties van stroomtransformatoren van beschermingsklasse te evalueren, wat ingenieurs helpt te verifiëren dat beveiligingsapparaten correct zullen werken onder foutcondities. Alle testen voldoen aan GB1208 (IEC60044-1), GB16847 (IEC60044-6) en GB1207 normen, en het instrument selecteert automatisch de juiste norm volgens het transformatortype en de klasse, wat zorgt voor consistente, herhaalbare resultaten die wereldwijd worden geaccepteerd door nutsbedrijven en externe laboratoria.
Voor diverse CT-structuren, waaronder busbar-type, gewonden-type en venster-type stroomtransformatoren, biedt de bijlage van de handleiding gedetailleerde vier-draads bedradingsschema's, wat correcte aansluitingen garandeert voor nauwkeurige meting in elke configuratie. De zelf-testfunctie van het instrument verifieert interne circuits en meetkanalen vóór het testen, terwijl de doorstroomtestfunctie de complete stroomlus valideert, waardoor de XHTX206 een complete verificatieoplossing is voor professionals in transformatortesten.
Veelgestelde Vragen
V1: Voor wie is de XHTX206 CT PT tester ontworpen?
Het is ontworpen voor energie meet- en kalibratiecentra, elektrische testteams van energiecentrales, elektrische testploegen in de spoorweg-, petrochemische en mijnbouwindustrie, universitaire elektrotechnische laboratoria en externe organisaties voor energietesten en certificering.
V2: Welke transformatortypes kan het testen?
Het test stroomtransformatoren van beschermingsklasse, meetklasse en TP-klasse, inclusief excitatiekarakteristieken, verhouding, polariteit, secundaire wikkelingsweerstand, secundaire belasting, verhoudingsfout en hoekfout, evenals PT elektromagnetische eenheden. CT-klassen P, TPY, meet, PR, PX, TPS, TPX en TPZ worden ondersteund.
V3: Hoe profiteert frequentieconversietesten van veldwerk?
Het produceert complete excitatiekarakteristieken en 10% foutcurves met slechts 180Vrms uitgang en 12Arms stroom, terwijl het CT's met buigpunten tot 60kV verwerkt, waardoor de noodzaak voor omvangrijke hoogspanningsboosters en grote stroombronnen komt te vervallen.
V4: Welke nauwkeurigheid bereikt het voor on-site CT-verificatie?
Verhoudingsfout binnen ±0.1% en hoekfout binnen ±5min, ter ondersteuning van veldverificatie van 0.2S klasse stroomtransformatoren over een verhoudingsbereik van 1~40000 zonder standaard transformator, booster of belastingskast.
V5: Welke accessoires en leveringsvoorwaarden zijn beschikbaar?
Een optionele speciale stroombooster maakt 180A doorstroomtesten mogelijk. De tester wordt geleverd in houten verpakking binnen 5-8 werkdagen, met T/T betaling en 1 set MOQ.
