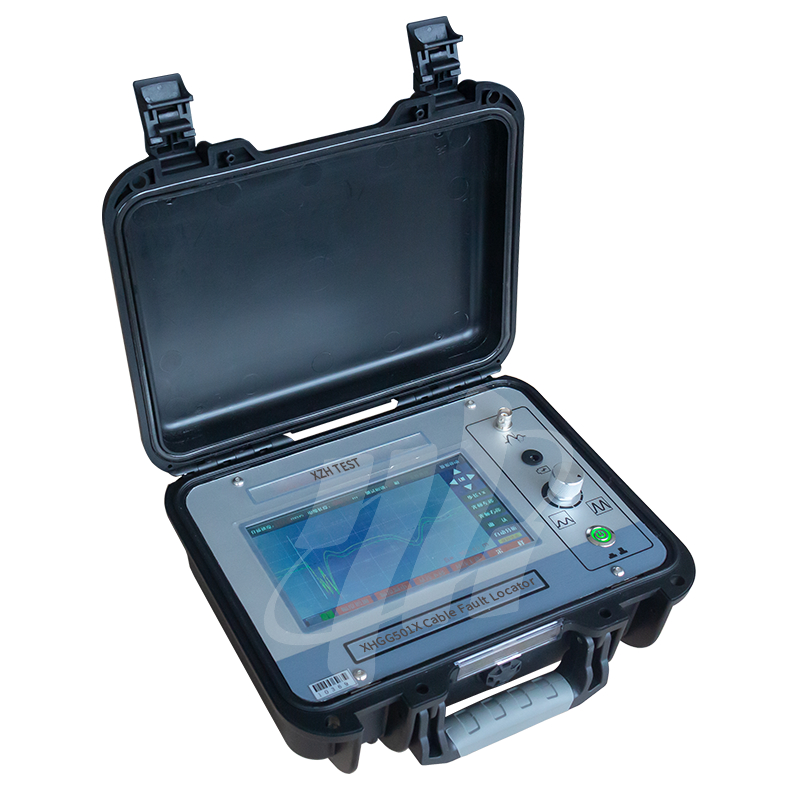

XHGG501XKabelfoutzoeker
Geavanceerde kabelfoutzoeker met Time Domain Reflectometry (TDR)-technologie voor nauwkeurige foutafstandstests met toonaangevende minimale resolutie van 0,1 m.
Deze kabelfouttester realiseert ABC driefasige kabelbemonstering afzonderlijk en de bemonsteringsgolfvorm wordt tegelijkertijd op het scherm weergegeven, zodat de golfvorm van de driefasige kabel kan worden vergeleken. Het instrument heeft de functies van adaptieve uitgangspulsbemonsteringssnelheid en automatische golfvormanalyse, en de toepassing is eenvoudig.
Producteigenschappen
| Maximale testlengte | niet minder dan 50 km |
| Bemonsteringssnelheid | 10 MHz, 20 MHz, 50 MHz, 100 MHz, 200 MHz |
| Pulsbreedte | 1us, 0,75us, 0,5us, 0,2us, 0,1us |
| Pulsamplitude | 400V |
- Time Domain Reflectometry (TDR)-technologie
- Nauwkeurige locatie van kabelfouten
Testmogelijkheden op afstand- Minimale resolutie van 0,1 m
- Slimme diagnostische functionaliteit
Werkingsprincipe
Kabelfouttester maakt gebruik van het testprincipe van de lopende golfmethode:
1. Lopende golfmethode: wanneer de radiogolf wordt verzonden in de transmissielijn, als de transmissielijn niet uniform is, dat wil zeggen, de karakteristieke impedantie van een punt in de transmissielijn verandert, wanneer de radiogolf naar het punt wordt verzonden, zal deze niet alleen doorgaan met zenden naar de belasting, maar ook omgekeerde transmissie produceren en terugkeren naar het testuiteinde. We noemen de omgekeerde transmissie van de golf gereflecteerde golf, het fenomeen van de golf die omgekeerde transmissie produceert, wordt het reflectiefenomeen van de golf genoemd. De zogenaamde lopende golf verwijst naar de algemene naam van invallende golf en gereflecteerde golf.
2, wanneer de radiogolf via de transmissielijn wordt verzonden, is de polariteit van de echo op het kortsluitpunt tegengesteld aan de polariteit van de uitgezonden puls, en is de polariteit van de echo op het breekpunt (inclusief de kabelaansluiting) hetzelfde als de polariteit van de uitgezonden puls. Met behulp van de pulsmethode kan het instrument eenvoudig de afstand tussen het foutpunt en het testuiteinde bepalen op basis van de polariteit van de echo.
3. De kabelfouttester past een laagspanningspulssignaal toe op de te testen kabel en het pulssignaal genereert een gereflecteerd signaal via het breukpunt van de kabel. De kabelfouttester verwerkt het gereflecteerde signaal en presenteert een golfvormdiagram. De grove foutafstand van de te testen kabel wordt bepaald door de gereflecteerde golfvorm te analyseren.
De bedradingsmethode is als volgt: Gebruik een enkele Q-lijn om de "sampling interface" van de kabelfouttester aan te sluiten op de defecte faselijn en kabelafschermingslaag. De laagspanningspulsbedrading wordt weergegeven in de onderstaande afbeelding.
Opmerking: Tijdens de test moet worden bevestigd dat er geen elektriciteit is opgeslagen in het kabellichaam.
Stap 1: Klem de signaallijn vast om fase A te testen. De testfaseselectie van de overeenkomstige interface is ook ingesteld op fase A. Klik vervolgens op de knop Sample/Keep op de interface om de bemonsteringsstatus te openen. Observeer de bemonsteringsgolfvorm. Als je denkt dat de sDe versterkingsgolfvorm is goed. Klik op de knop Sample/Keep om naar de hold-status te gaan voor golfvormanalyse. Raadpleeg het voorbeeld "Golfvorm".-Analyseer golfvormen.
Stap 2: Klem de signaalleiding vast om fase B te testen. Herhaal de eerste stap van het testproces.
Stap 3: Klem de signaalleiding vast om fase C te testen. Herhaal de eerste stap van het testproces.
Nadat de bovenstaande driestapstest is voltooid, geeft de interface tegelijkertijd de pulstestgolfvormen van de driefasige kabel weer.
