Kabelfoutlocator
>

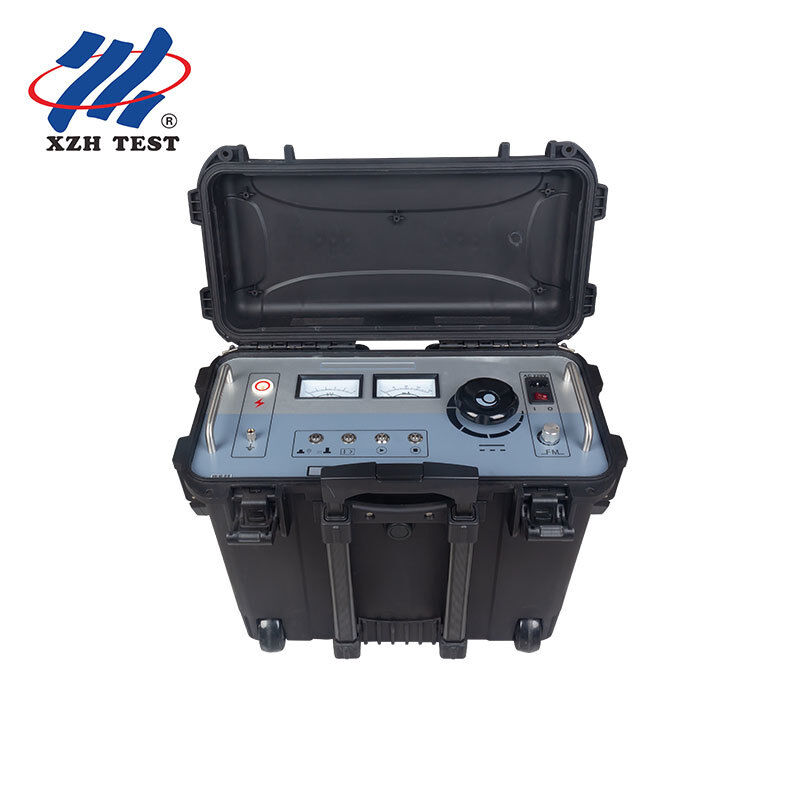

10kV kabel Buitenste schede Fout Pinpointer Clamp Stroom kabel Fout Locator XHHD523L

10kV kabel Buitenste schede Fout Pinpointer Clamp Stroom kabel Fout Locator XHHD523L

Productdetails:
Plaats van herkomst: Xi'an
Merknaam: XZH TEST
Certificering: ISO CE
Modelnummer: XHHD523L
Detailinformatie
Plaats van herkomst:
Xi'an
Merknaam:
XZH TEST
Certificering:
ISO CE
Modelnummer:
XHHD523L
Markeren:

High Light

Markeren:

10kV-kabelfoutenlocator voor de buitenste bekleding

,

Clamp current cable fault pinpointer

,

De test is gebaseerd op de volgende gegevens:

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakking
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Levering vermogen:
3000 eenheden/jaar
Productomschrijving
XHHG523L Foutlocator voor de buitenste bekleding van de kabel Overzicht

De uitgangsspanning van de foutlocator van de buitenste omhulsel van de hoogspanningskabel bedraagt 10 kV of minder.volledig voldoet aan de testvereisten van de Chinese nationale norm GB50150-2006 voor het bestand zijn van de kabelbuis, met inbegrip van aanvaardings- en preventieve tests van kabelschalen die geschikt zijn voor kruisbindingssystemen en de foutlocatie van de kabelschalen.Het detecteert snel en nauwkeurig grondfouten en verborgen gevaren, zoals overmatige lekstroom in 10kV-500kV enkelkern- en driekern-hogspanning- en extra-hogspanningkabels, en kan ook 5kV-10kV, 1-minuten gelijkstroomstandstand testen op HDPE- en PVC-kabelbuizen uitvoeren.Het is een essentieel speciaal instrument voor het onderhoud van kabelapparatuur van 10kV-500kV enkelkern- en drie-kern hoogspannings- en extra-hoogspanningskabelbedrijvingseenheden., extra hoogspanningskabeltechnische bedrijven en bedrijven in het gebied van elektriciteitsoverdracht en -transformatie.

Voor wie is het (doelgroep)

De XHHG523L is gepositioneerd voor de precisie- en weerstandsfase van het werk aan de buitenmantel van de kabel, zodra het geschatte foutgedeelte bekend is.het wordt gebruikt om de exacte plek van de fout van het jasje te bepalenHet is ontworpen voor veldkabelservice- en onderhoudspersoneel dat rechtstreeks werkt met 10kV-500kV hoogspannings- en extra hoogspanningskabels.voor bedrijven die extra hoogspanningskabels bouwen en voor bedrijven die overbrengings- en transformatietechnieken uitvoeren en die preventieve tests uitvoeren, en voor eigenaars van kabelnetten en industriële, spoorweg-, metro- en substationgebruikers die hun eigen hoogspanningskabels onderhouden.Het wordt gebruikt in zowel direct begraven toepassingen (stappenspanningsmethode) als tunnel-gelegde toepassingen (stroommethode)In tegenstelling tot de andere instrumenten in dezelfde categorie, die een combinatie zijn van een fout in de mantel met een test op de weerstand, is het instrument niet geschikt voor het testen van de weerstand van de banden.Dit apparaat is een speciale draagbare locatie: het heeft geen bruggedeelte en richt zich in plaats daarvan op het vaststellen van de grondfout van het jasje ter plaatse en het uitvoeren van de test van het jasje, in één draagbare eenheid.

Productkenmerken
Automatische bescherming tegen overstroom, overspanning en oververhitting.
Zero-position start bescherming voor meer veiligheid en betrouwbaarheid.
Uniek zelfontladingsontwerp: zodra de hoogspanningsuitgang wordt afgesneden, wordt de eigen hoogspanning nul.
Dual pointer meters voor stroom en spanning, intuïtief en duidelijk.
Een toets om te schakelen tussen de localisatiemodus en de stand-upmodus, snel en handig.
De testruimte heeft geen blind gebied.
De ontvanger is verstelbaar, waardoor de lokalisatie gemakkelijker is.
Overstromingsbeschermingsschakelaar, handig voor gebruik in zowel standhoudingsmodus als lokalisatiemodus.
Technische specificaties
Artikel 1 Specificatie
Inlaatspanning AC 220V (± 10%), 50Hz (± 2Hz)
Uitgangsspanning 0~10 kV (vierkante golf), verstelbaar
Uitgangsstroom 0 ~ 200 mA
Outputcapaciteit 2 kVA
Frequentieaanpassing Min: 0,2 Hz, max: 5 Hz (bereik verstelbaar)
Werkingsbeginsel

Localisatiefunctie: de AC 220V-nettoevoer wordt onderworpen aan volle golf rectificatie om een uitstekende omzetting te bereiken,het omzetten in het speciale signaal met een hoog vermogen dat nodig is voor identificatieDit signaal wordt aangebracht op de kabel die door de verbindingsleiding moet worden gelokaliseerd, en de "stapspanningsmethode" of de "stroommethode" kan worden gebruikt om de kabelfout nauwkeurig te bepalen.

Stapspanningsmethode: als een begraven kabel een aardingsfout heeft, kan de potentiaalverschilmethode worden gebruikt om het foutpunt te vinden.Een testspanning wordt toegepast tussen het testpunt van de defecte kabel en de grond, zodat een elektrisch veld van concentrische verdeling met het inlaatpunt zich rond het inlaatpunt van de kabel in de grond vormt.Er is geen potentieel verschil tussen punten van dezelfde straal in dit veld, maar er is een potentieel verschil tussen twee punten van verschillende straal, en wanneer de afstand tussen de twee punten is vast, hoe dichter de twee punten aan het centrum,hoe groter het potentiële verschilDoor de twee punten A en B geleidelijk naar het midden te verplaatsen, wordt het potentiaalverschil nul wanneer het foutpunt precies halverwege A en B ligt.als de beweging verder gaat dan het foutpunt, de polariteit van het potentiële verschil wordt omgekeerd, dus door heen en weer te bewegen kan het aardingspunt nauwkeurig worden beoordeeld.

Stroommethode: als een tunnelkabel een grondfout heeft, kunnen de tegenovergestelde stroomrichtingen voor en na het foutpunt worden gebruikt om het foutpunt te vinden.Een gepulseerd hoogspanningssignaal wordt op de defecte kabel aangebracht, zodat het foutpunt ontlaadt; de stromen vóór en na het foutpunt hebben dan tegenovergestelde polariteiten terwijl de stroom op het foutpunt de kleinste is.Een ontvangende klem wordt gebruikt om de richting van de stroom voor en na het foutpunt te beoordelen: de ontvangstklem op de kabel vastklemmen, de ontvangstkist geeft een richting aan en als de beweging verder gaat dan het foutpunt, wordt de polariteit van de stroom omgekeerd,Dus door heen en weer te bewegen kan het grondpunt nauwkeurig worden beoordeeld..

Voor de test van de kabel moet de knop van de functie worden omgeschakeld naar de functie van de uitgang van 0-10 kV.

Instrumentencompositie
Foutlocator voor de buitenste bekleding van de kabel: de eenheid voor foutenlocalisatie of bestandheidstests.
Hoogspanningsverbindingsleiding: verbindt de hoogspanningsuitgang van de hoofdunit met de kern van de te testen kabel.
Stroomleiding: de werkstroomleiding van het instrument.
Ontvanger: de eenheid die het signaal ontvangt tijdens de foutlocalisatie.
Fuse: 8A-fuse, reservefuse voor het AC 220V-toevoerstelsel.
Aarddraad: de aarddraad van het instrument.
Ontvangende klem: klemtype ontvanger.
A-frame: wordt gebruikt met de stapspanningsmethode.
HoofdpaneelVergrendelingskolom: vergrendelingspunt van het instrument, voor veiligheidsbescherming.OntvangerpaneelPositie-schakelaar: 0 positie betekent uitgeschakeld; I positie kan worden gebruikt voor stapspanningstestmodus en ontvangende klemtestmodus,geschikt voor testomgevingen met een zwakker invoersignaal (er is een intern versterkercircuit)De positie van de 'II' kan alleen worden gebruikt voor de testmodus van de stappenspanning, geschikt voor testomgevingen met een sterker invoersignaal (er is geen intern versterkercircuit).Hoofdoperatie
1.De rode hoogspanningsleiding wordt in de “hoge-spanningsuitgang”-terminal geplaatst, waarbij het andere uiteinde is aangesloten op de metalen omhulsel of pantsering en de “grond” betrouwbaar is aangesloten.verbind de bedrading nooit terwijl het apparaat aan is.
2.Nadat de bedrading is voltooid, verbindt u de AC 220V-toevoer en schakelt u aan.
3.Bevestig de toestand van de kabel ter plaatse en dat de bedrading correct is; voordat u start,Controleer of de spanningsregeling tegen de klok in de richting van nul is gedraaid. Wanneer het startknoplampje aan is, geeft het aan dat de nulpositie is bereikt., en het apparaat kan niet worden gestart als het niet is gezeroerd.
4.Druk op de startknop; de stopknoplamp gaat aan. Gebruik de localisatie/resistentie-functie-schakelaarknop om de werktoestand te selecterenIn lokalisatiemodus, kan de frequentieaanpassingsknop worden gedraaid om de uitgangsfrequentie aan te passen.
5.Draai de spanningsregeling in de wijzers van de klok en kijk naar de voltmeter en de ampère om een geschikte uitgangsspanning te kiezen.
6.Na de test wordt de spanningsinstelling tegen de klok in de nulpositie gedraaid, wordt op de stopknop gedrukt zodat het apparaat niet meer werkt en wordt het apparaat uitgeschakeld.
7.Pas nadat de defecte kabel met hoge spanning is ontladen, mag de testkabel worden verwijderd.
Gebruik voorbeelden

Localisatiemethode (voor het bepalen van de fout van de buitenste omhulsel van rechtstreeks begraven kabels)met de hoofdeenheid die een signaal in de localisatiemodus zendt om een continue pulsstroomuitgang te garanderen): installeer het A-frame en verbind het met de ontvanger met de A-frame-verbindingslijn; stel de ontvangerpositieschakelaar in op “I” (zwakker signaal) of “II” (sterker signaal),de microammeter met de nulknop in positie I (in positie II heeft de nulknop geen effect) nullen; langs de kabelweg, recht boven de kabel binnen het grof meetbereik, de A-frame-sonden in de grond plaatsen en de grootte en richting van de ampèremeter observeren,met behulp van de aanpassingsknop een geschikte wijzerzwing instellen; houd de instelknop en de volgorde van de A-frame-sonden van voren naar achteren ongewijzigd en blijf het A-frame boven de kabel naar voren bewegen,eerst het vinden van de sectie waar de polariteit verandert en vervolgens het punt waar het pulserende signaal is ?? 0?? of omgekeerd, dat is het storingpunt; wanneer u klaar bent, zet u de ontvangerpositie-schakelaar op

Localisatiemethode (voor het opsporen van de fout in de buitenmantel van in tunnels gelegde kabels, waarbij de hoofdinstallatie een signaal uitzendt in de localisatiemethode):verbind de huidige ontvangende klem met de ontvanger; zet de ontvangerspositie-schakelaar op ­I­ (of ­II­ wanneer de stroom sterk is) en nul de microammeter met de nulknop; binnen het grof meetbereik,klem de stroomontvangende klem op de kabel en observeer de grootte en richting van de ammeter, met behulp van de regelknoop een geschikte wijzerschommeling instellen; de regelknoop en de richting van de ontvangende klem onveranderd houden en de klem vooruit blijven bewegen,Eerst vinden van het gedeelte waar de polariteit verandert en dan het punt waar het pulserende signaal is, dat is het storingpunt; wanneer u klaar bent, zet u de ontvangerpositie-schakelaar op

Stand-by-stand: insert the red high-voltage line into the “high-voltage output” terminal with the other end connected to the metal sheath or armoring and the “ground” reliably connected (never connect wiring while the unit is on)Na voltooiing van de bedrading wordt de AC 220V-toevoer aangesloten en ingeschakeld; bevestig de toestand van de kabel ter plaatse en of de bedrading correct is,en vóór aanvang controleren of de spanningsregeling tegen de klok in de richting van nul is gedraaid; selecteer de standhoudingsmodus met de knop voor de functionele schakelaar (rode lamp); druk op de startknop en de stopknoplamp gaat aan;draai de spanningsregeling in de rij van de klok en kijk naar de voltmeter en ammeter om een geschikte uitgangsspanning te selecterenNa de test wordt de spanningsregeling tegen de klok in de nulpositie gedraaid, op de stopknop gedrukt en vervolgens uitgeschakeld;pas nadat de defecte kabel met hoge spanning is ontladen, mag de testkabel worden verwijderd.

Notities en gemeenschappelijke kwesties
Vermijd dat de hoogspanningsverbindingsleiding en de testkabel tijdens de test worden aangeraakt om hoogspanningsletsel te voorkomen.
Zet het apparaat nooit aan tijdens het aansluiten van kabels en schakel de stroom onmiddellijk na de test uit.
Het apparaat kan niet worden gestart wanneer de spanningsregeling niet in de nulpositie is.
Als de ontvanger niet kan worden gezet op nul, moet de achterkant van de ontvanger worden geopend en wordt gecontroleerd of de 9V-batterij is aangesloten.
De aarding moet betrouwbaar zijn.

Garantie: binnen een jaar na aankoop wordt gratis reparatie verleend voor kwaliteitsproblemen van het product, met levenslang onderhoud en technische service.

Veelgestelde vragen V1: Waar wordt de XHHG523L voor gebruikt?

Het is een hoogspanningskabel met een uitgangsspanning van 10 kV en lager.Het wordt gebruikt voor het snel en nauwkeurig vinden van grondfouten aan de buitenmantel en excessieve risico's van lekkage-stroom in 10kV-500kV enkelkern- en drie-kern hoogspannings- en extra-hoogspanningskabels, die volledig voldoet aan de testvereisten van GB50150-2006 voor de cabeluiterste behuizing, met inbegrip van aanvaardings- en preventieve tests van voor kruisbindingssystemen geschikte buitenste behuizingen.

V2: Wat is de uitvoercapaciteit?

De ingangsspanning is AC 220V (± 10%), 50Hz (± 2Hz); de uitgangsspanning is 0~10kV (vierkante golf) en verstelbaar; de uitgangsstroom is 0~200mA; de uitgangscapaciteit is 2kVA;en de frequentieaanpassing varieert van minimaal 0.2Hz tot maximaal 5Hz (instelbaar). Het kan ook 5kV-10kV, 1-minuten DC-standhoudende tests uitvoeren op HDPE- en PVC-kabelbuizen.

V3: Hoe wordt het foutpunt bepaald?

In de localisatiemodus wordt de AC 220V-toevoer omgezet in een speciaal signaal met een hoog vermogen dat op de kabel wordt aangebracht.en de fout wordt bepaald met de stapspanningsmethode voor rechtstreeks begraven kabels (met het A-frame) of de huidige methode voor in tunnels gelegde kabels (met de ontvangstklem), na de polariteitsverandering en vervolgens het punt waar het pulserende signaal nul is.

V4: Welke beschermings- en weergavefuncties biedt het?

Het heeft automatische bescherming tegen overstroom, overspanning en oververhitting, startbescherming in nulpositie en een uniek zelfontladingsontwerp (als de hoogspanningsuitgang is afgesneden,zijn eigen hoge spanning wordt nul). Het maakt gebruik van dubbele wijzermeters voor stroom en spanning, maakt het mogelijk om met één toets te schakelen tussen de lokalisatiemodus en de weerstandsmodus, heeft geen blind gebied in het testbereik,en biedt een overstromingsbescherming en een verstelbare ontvangersensitiviteit.

V5: Wat zijn de fysische specificaties en wat is er inbegrepen?

De afmetingen zijn 540L × 310W × 460H en het gewicht is 35kg.,een ontvangende klem en een A-frame.
