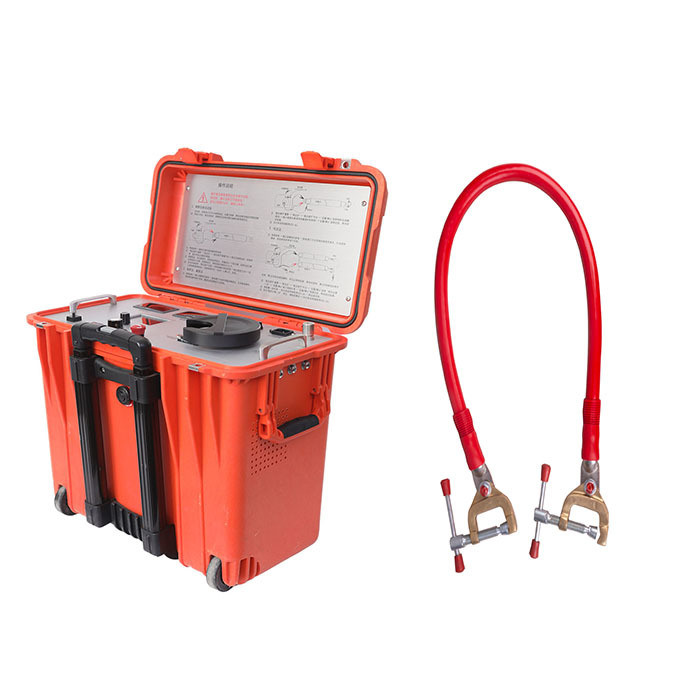

De XHSC-60Q combineert doorbrand- en intelligente brugfuncties. Het heeft een nominale spanning van 60kV en een kortsluitstroom van 600mA voor het snel doorbranden van hoogohmige fouten naar laagohmige. De intelligente brug werkt op 600mA, wat de nauwkeurigheid van de foutlokalisatie verbetert. Het is perfect voor het lokaliseren van isolatiefouten in complexe hoogspanningskabels met GIS-terminals en kruisverbindingen, waardoor snelle lokalisatie mogelijk is zonder de GIS-schakelaar of kruisverbindingen te verwijderen.
De intelligente kabelfoutlokalisatiebrug kan worden gebruikt om alle kabelisolatie- en mantelstoringen te lokaliseren, met uitzondering van enkele kortsluitfouten.
Functies:
1.De apparatuur maakt gebruik van een schakelende voeding om een hoogspannings constante stroombron, hoge spanning en stabiele stroom te vormen.
2.De brugdetectiemodule is geïntegreerd met een groot LCD-scherm op hoog potentieel. De bedieningsknop op het paneel bevindt zich op aardpotentieel en de brug wordt bediend via de isolatiestang.
3.De speciaal op maat gemaakte vieraderige hoogspanningsmeetkabel met afscherming, de koperen gaas gevlochten afschermingslaag is betrouwbaar geaard en veilig in gebruik. De vier-eindige weerstandsmeetmethode vermijdt de fout van de leidingweerstand.
4.De hoogspannings constante stroombron en brug zijn geïntegreerd in een draagbare plastic kist met trekstang. Hoge spanning, lichtgewicht, eenvoudig te bedienen.
5.De brugmethode heeft geen blinde vlek in vergelijking met de golfreflectiemethode en is bijzonder geschikt voor het bepalen van de doorslagpunten van korte kabels en nabij de uiteinden.
6.Hoge spanning en hoge stroom zijn bijzonder geschikt voor het lokaliseren van isolatie- en mantelstoringen van complexe hoogspanningskabelsystemen met grote lengte en grote doorsnede.
Technische parameters
| Doorbrandmodus |
De uitgangsspanning |
0~60kV Continu instelbaar |
| Kortsluitstroom in brandmodus |
400mA |
| Een brugmodel |
De uitgangsspanning |
0~4kV Continu instelbaar |
| Kortsluitstroom in brug |
750mA |
| LCD-scherm |
3,5 inch TFT-kleurenscherm |
| Positioneringsnauwkeurigheid |
±(0,2%·L+1)m |
| Testbereik |
1~50000m |
| Bedieningstoetsenbord |
Eén toetsbediening |
| De voeding |
220V AC±10%,50Hz(60Hz) |
| vermogen |
2kVA, Generatorvoeding (groter dan 2kW) |
| gewicht |
29kg |
| Afmetingen (lengte × breedte × hoogte) |
30cm´46cm´50cm |
| Bedrijfstemperatuur |
-10ºC~+55ºC |
PAKLIJST
| serienummer |
naam |
hoeveelheid |
| 1 |
Hoofdunit intelligente brug voor kabelstoringlokalisatie |
1 |
| 2 |
Brugtestkast |
1 |
| 3 |
Reservezekering (10A, 5×20) |
5 |
| 4 |
Accessoirepakket |
1 |
| 5 |
Accessoires in accessoiretas |
|
| 5.1 |
Brugpositioneringstestkabel |
1 |
| 5.2 |
Uitgangskabel doorbrandbron |
1 |
| 5.3 |
Brugpositionering laagohmige kortsluiting |
1 |
| 5.4 |
Speciale korte draad voor brugpositionering |
1 |
| 5.5 |
Speciale aardingskabel |
1 |
| 5.6 |
Ontladingsstang aardingskabel |
1 |
| 5.7 |
stroomkabel |
1 |
| 5.8 |
ontladingsstang |
1 |
|
Optionele accessoires |
|
|
10m laagohmige kortsluitkabel
(kan worden gebruikt voor 110kV~220kV kabels) |
1 |
|
Kabeldoorbraakkit |
1 |
