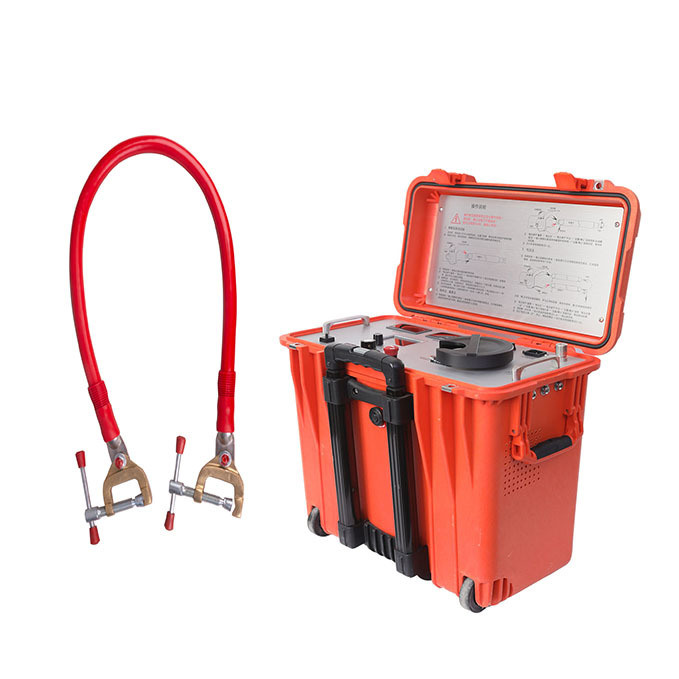

De XHSC-60Q is een intelligente brug voor het lokaliseren van kabelstoringen die doorbrand- en intelligente brugmogelijkheden integreert. Het beschikt over een nominale spanning van 60kV en een kortsluitstroom van 600mA in brandmodus, waardoor hoogohmige storingen snel kunnen worden omgezet naar laagohmige storingen. De intelligente brug werkt op 600mA, wat de precisie van storingslokalisatie verbetert. Dit apparaat is bijzonder effectief voor het lokaliseren van isolatiestoringen in hoogspannings-, grote doorsnede- en lange complexe kabelsystemen, zoals die met GIS-terminals en kruisverbindingen. Het maakt snelle storingslokalisatie mogelijk zonder dat de GIS-schakelaar of kruisverbindingen hoeven te worden verwijderd.
De intelligente kabelstoring-lokalisatiebrug kan worden gebruikt om alle kabelisolatie- en mantelstoringen te lokaliseren, met uitzondering van enkele kortsluitingsstoringen.
Functies:
1. De apparatuur maakt gebruik van een schakelende voeding om een hoogspannings constante stroombron, hoge spanning en stabiele stroom te vormen.
2. De brugdetectiemodule is geïntegreerd met een groot LCD-scherm op hoog potentieel. De bedieningsknop op het paneel bevindt zich op aardpotentieel en de brug wordt bediend via de isolatiestang.
3. De speciaal op maat gemaakte vieraderige hoogspanningsmeetkabel met afscherming, de koperen gaas gevlochten afschermingslaag is betrouwbaar geaard en veilig in gebruik. De vier-eindige weerstandsmeetmethode vermijdt de fout van de leidingweerstand.
4. De hoogspannings constante stroombron en brug zijn geïntegreerd in een draagbare plastic kist met trekstang. Hoge spanning, lichtgewicht, eenvoudig te bedienen.
5. De brugmethode heeft geen blinde vlek in vergelijking met de golfreflectiemethode en is bijzonder geschikt voor het bepalen van de doorslagpunten van korte kabels en nabij de uiteinden.
6. Hoge spanning en hoge stroom zijn bijzonder geschikt voor het lokaliseren van storingen in de isolatie en mantel van complexe hoogspanningskabelsystemen met grote lengte en grote doorsnede.
Technische parameters
| Brandmodus |
De uitgangsspanning |
0~60kV Continu instelbaar |
| Kortsluitstroom in brandmodus |
400mA |
| Een brugmodel |
De uitgangsspanning |
0~4kV Continu instelbaar |
| Kortsluitstroom in brug |
750mA |
| LCD-scherm |
3,5 inch TFT-kleurenscherm |
| Positioneringsnauwkeurigheid |
±(0,2%·L+1)m |
| Testbereik |
1~50000m |
| Bedieningskeyboard |
Eén-knops bediening |
| De voeding |
220V AC±10%, 50Hz (60Hz) |
| vermogen |
2kVA, Generatorvoeding (groter dan 2kW) |
| gewicht |
29kg |
| Afmetingen (lengte × breedte × hoogte) |
30cm´46cm´50cm |
| Bedrijfstemperatuur |
-10ºC~+55ºC |
PAKLIJST
| serienummer |
naam |
hoeveelheid |
| 1 |
Hoofdunit intelligente brug voor kabelstoringlokalisatie |
1 |
| 2 |
Brugtestdoos |
1 |
| 3 |
Reservezekering (10A, 5×20) |
5 |
| 4 |
Accessoirepakket |
1 |
| 5 |
Accessoires tas accessoires |
|
| 5.1 |
Brugpositioneringstestlijn |
1 |
| 5.2 |
Uitgangslijn doorbrandende bron |
1 |
| 5.3 |
Brugpositionering laagohmige kortsluiting |
1 |
| 5.4 |
Speciale korte draad voor brugpositionering |
1 |
| 5.5 |
Speciale aarddraad |
1 |
| 5.6 |
Ontladingsstang aarddraad |
1 |
| 5.7 |
stroomkabel |
1 |
| 5.8 |
ontladingsstang |
1 |
|
Optionele accessoires |
|
|
10m laagohmige kortsluitingskabel
(kan worden gebruikt voor 110kV~220kV kabels) |
1 |
|
Kabeldoorbraakkit |
1 |
