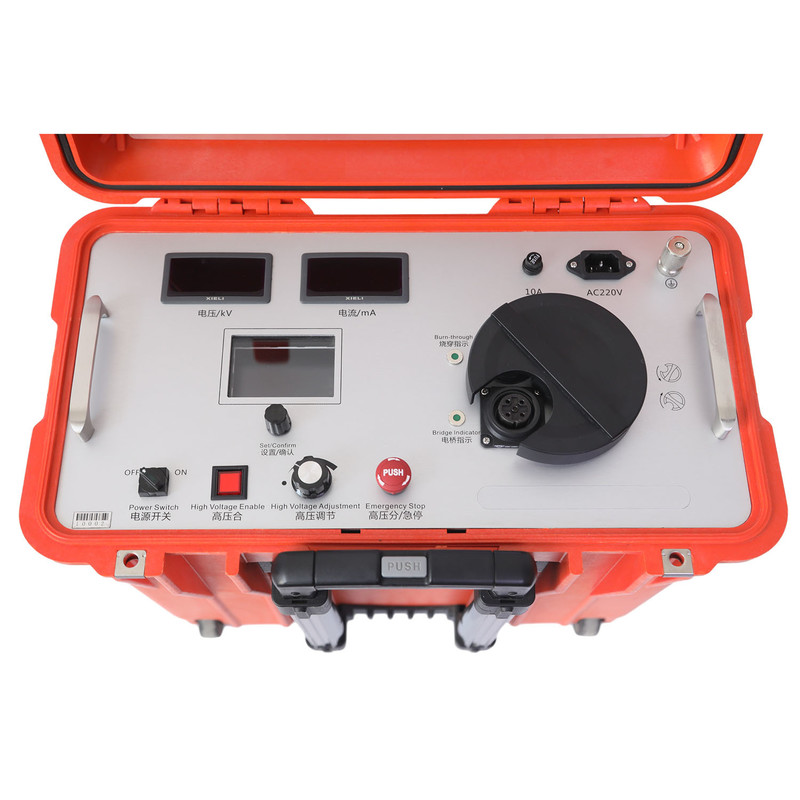

XHSC-60Q Kabelfoutlocatie intelligente brug, set burn through en intelligente brug in één.die snel hoge weerstand fout naar lage weerstand kan verbranden. De nominale werkstroom van de intelligente brug is 600mA, wat de nauwkeurigheid van de foutlocatie aanzienlijk verbetert.grote sectie en lang complex kabelsysteem, zoals de locatie van de isolatiefout van een complexe hoogspanningskabel met GIS-terminal en kruisverbinding.De locatie kan snel worden voltooid zonder het verwijderen van de GIS-schakelaar en kortsluiting kruisverbinding.
De intelligente kabelfoutlocatiebrug kan worden gebruikt om alle kabelisolatie- en schedefouten te lokaliseren, met uitzondering van enkele korte lijnfouten.
Kenmerken:
1.De apparatuur gebruikt een schakeling van de stroomvoorziening om een constante stroombron van hoogspanning, hoogspanning en stabiele stroom te vormen.
2De brugdetectiemodule is geïntegreerd met een groot LCD-scherm met een hoog potentieel.De bediening knop op het paneel is op de grond potentieel en de brug wordt bediend door de isolatie staaf.
3.De speciale op maat gemaakte vier-kern hoogspanningsmetingskabel met schild, de koperen mesh gevlochten schildlaag is betrouwbaar geaard en veilig te gebruiken.De vier-eind weerstand meetmethode voorkomt de fout van de loodweerstand.
4.De hoge spanning constante stroombron en brug zijn geïntegreerd in een draagbare trekstaaf plastic doos.
5De brugmethode heeft geen blinde vlek in vergelijking met de golfreflectiemethode en is vooral geschikt voor het bepalen van de breekpunten van korte kabels en in de buurt van de uiteinden.
6Hoge spanning en hoge stroom zijn vooral geschikt voor het opsporen van storingen van isolatie en schede van complexe hoogspanningskabelsystemen met grote lengte en grote sectie.
Technische parameters
| Branden door de modus |
De uitgangsspanning |
0 ~ 60 kV Continu verstelbaar |
| Kortsluitingstroom in brandstand |
400 mA |
| Een brugmodel |
De uitgangsspanning |
0 tot en met 4 kVContinu verstelbaar |
| Kortsluitingstroom in brug |
750 mA |
| LCD Het scherm |
3.5 inch TFT-kleurenscherm |
| Positioneringsnauwkeurigheid |
± 0,2%·L+1) m |
| Testbereik |
1 tot 50000 m |
| Bedieningstoets |
Eén belangrijke operatie |
| De stroomvoorziening |
220V AC±10%,50Hz(60Hz) |
| vermogen |
2 kVA,energievoorziening van de generator (meer dan 2 kW) |
| gewicht |
29 kg |
| Afmetingen (lengte × breedte × hoogte) |
30cm '46cm '50cm |
| Werktemperatuur |
-10°C tot +55°C |
Verpakkingslijst
| Reeksennummer |
naam |
hoeveelheid |
| 1 |
Locatie van de kabelfout Intelligente brug hoofdarm |
1 |
| 2 |
Testkist voor brug |
1 |
| 3 |
Voor de toepassing van de onderstaande voorschriften moet de in punt 6.2.3 van deze bijlage vermelde methode worden toegepast: |
5 |
| 4 |
Accessoirepakket |
1 |
| 5 |
Accessoires Accessoires voor tassen |
|
| 5.1 |
Testlijn voor de plaatsing van de brug |
1 |
| 5.2 |
Brand door de bron-uitgangslijn |
1 |
| 5.3 |
Kortsluiting voor brugpositiëring met lage weerstand |
1 |
| 5.4 |
Speciale korte draad voor de plaatsing van de brug |
1 |
| 5.5 |
Dedicated ground wire |
1 |
| 5.6 |
Grounddraad van de ontladingsstaaf |
1 |
| 5.7 |
stroomkabel |
1 |
| 5.8 |
ontladingsstaaf |
1 |
|
Optioneel accessoire |
|
|
10 m kortsluitingslijn met lage weerstand
(kan worden gebruikt voor 110 kV~220 kV kabels) |
1 |
|
Kits voor het uitbreken van kabels |
1 |
