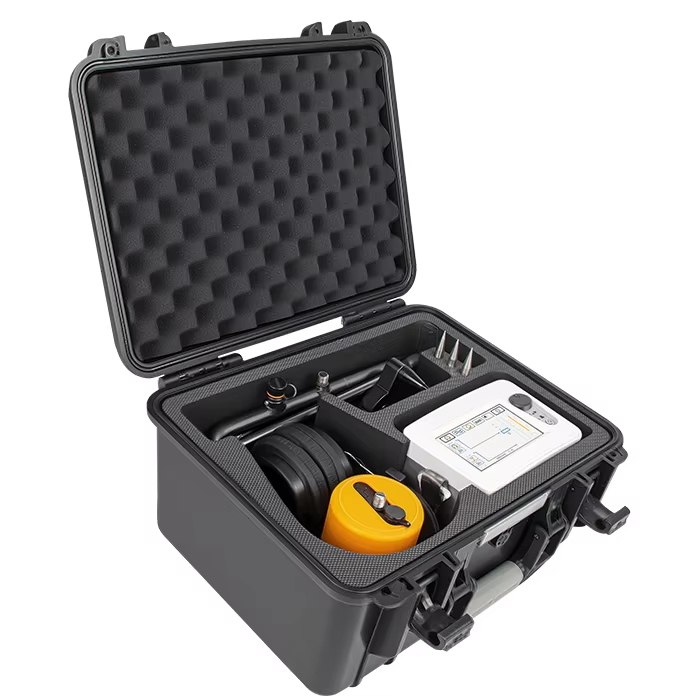

XHDD503E kabelfoutpointer met akoestisch-magnetische sync voor ondergrondse kabels

De kabelfoutlocator gebruikt trillingsopvang en elektromagnetische inductieprincipes om specifieke kabelfoutlocaties te bepalen.Een hoogspanningspulsgenerator veroorzaakt flashover ontlading op het foutpunt, het genereren van fysieke verschijnselen die worden gedetecteerd door de speciale sonde van het instrument, versterkt, verwerkt en weergegeven om fouten nauwkeurig te lokaliseren door middel van visuele en auditieve feedback.

Dit instrument is geschikt voor het opsporen van verschillende kabelfouten, waaronder lage weerstand, kortsluiting, open circuit, ontkoppeling, lekken met hoge weerstand,en flashoverfouten met hoge weerstand in stroomkabels, hoogfrequente coaxiale kabels, straatverlichtingskabels en begraven draden van verschillende materialen en dwarsdoorsneden.

• 5-inch touch-high brightness LCD zorgt voor zichtbaarheid onder zonlicht
• 4 testmodi: standaard, verbeterd, geluidsreductie en aangepast
• 4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning
• Technologie voor het verminderen van achtergrondgeluid met meerdere filteropties
• Uitgerust met BNR- en zwijgfuncties
• Vermogen tot aanwijzing van padafwijkingen
• Sensoren voor het signaal van meerlaagse fysieke isolatie met waterdichtheid IP65
• Ingebouwde lithiumbatterij met lange standby-tijd en snelle oplader
• Compact, lichtgewicht ontwerp met eenvoudige gebruikersinterface

Deze zeer nauwkeurige methode combineert traditionele akoestische meting met detectie van elektromagnetische signalen.het instrument detecteert zowel geluids- als elektromagnetische signalen, met behulp van hun tijdsverschil om de foutlocatie te bepalen waar het tijdsverschil het kleinst is.

Deze methode wordt voornamelijk gebruikt bij storingen met hoge weerstand en flitsen, waarbij akoestische signalen van het ontladingspunt worden omgezet in elektrische signalen die worden versterkt, gefilterd en weergegeven.Het punt van de grootste geluidsintensiviteit geeft de foutlocatie aan.

Deze methode bepaalt het pad van de kabel en de foutlocaties door het detecteren van de eigenschappen van het pulssignaal met behulp van een inductie spoel.

Voor begraven kabelgrondfouten wordt bij deze methode gebruikgemaakt van potentiaalverschilmetingen.het foutpunt wordt geïdentificeerd wanneer het potentiële verschil nul wordt of de polariteit omkeert.
