XHGG502A2
Beschrijving

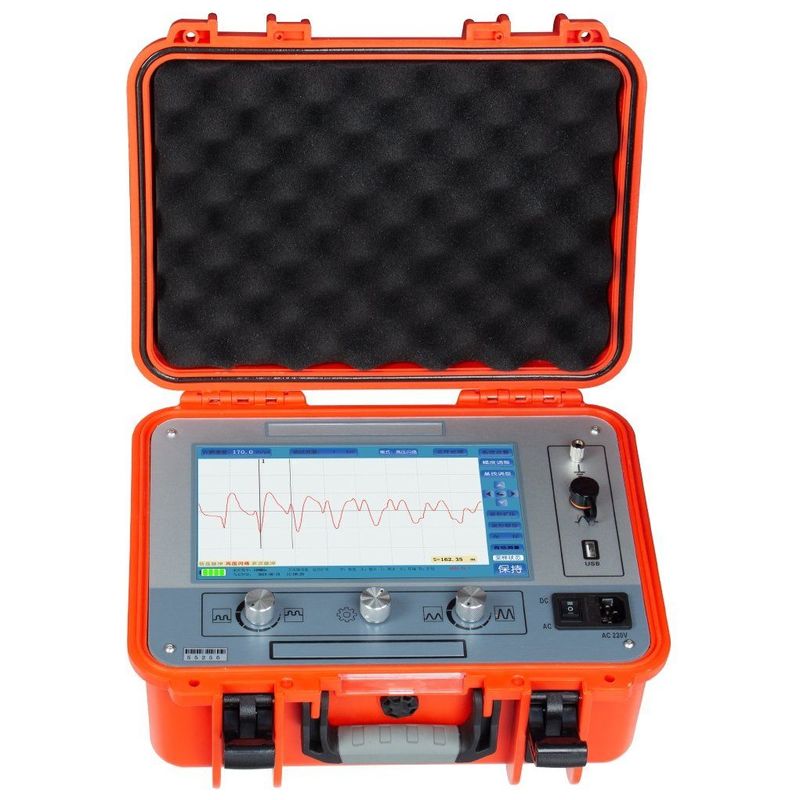

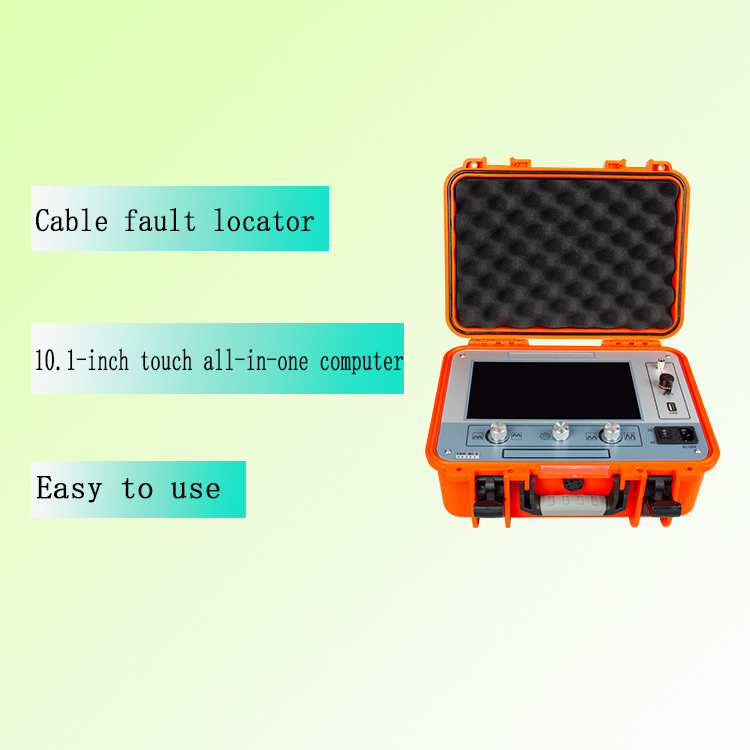

De kabelfout tester gebruikt een 10,1 inch touch-geïntegreerde computer van industriële kwaliteit, een eenvoudige bedieningssoftware-interface, geïntegreerde schakelingen en apparaten van industriële kwaliteit,een ingebouwde lithium-ionbatterij met een grote capaciteit, dat stabiel, betrouwbaar en gemakkelijk te gebruiken is.
Deze kabelfoutmeter is een speciaal instrument voor het meten en analyseren van de toestand en de foutsafstand van stroomkabels.Deze kabelfout tester maakt gebruik van een combinatie van moderne elektronische technologie en computertechnologie om signaalfiltering te bereiken, verwerving, gegevensverwerking, grafische weergave en grafische analyse.
Deze kabelfout tester is geschikt voor lage weerstand, kortsluiting, open circuit en ontkoppeling fouten van stroomkabels, hoge frequentie coaxiale kabels, straat licht kabels,en begraven draden van verschillende materialen met verschillende doorsneden en mediaNetwerkfalen. De technische parameters zijn in overeenstemming met "GB/T 18268.1 Vereisten inzake interferentiebeperking voor testapparatuur die op industriële locaties wordt gebruikt", "DL/T 849.1-2019 Algemene technische voorschriften voor speciale testmachines voor elektriciteitsapparatuur Deel 1: Kabelfoutflashtest","JJF1042-2020" "Kalibratiespecificaties voor kabelfoutenmeters".
Werkmodus: TDR ((laagspanningspuls), High voltage flashover ((ICE ((impulsstroom) / Decay)
Kenmerken
• 10,1 inch full-color TFT touchscreen;
• ingebed systeem, veilige, stabiele en eenvoudige weergave en bediening;
• met de functie om de golf snelheid, de lengte en de foutsafstand van de kabel te testen;
• Volledig automatische continue bemonstering, waarneming van de golfvorm te allen tijde, tijdig en nauwkeurig.
• Uitgerust met automatische testbereikinstelling, automatische golfvormanalyse en weergave van de testafstand.
• Volledig Engels menu, twee bedieningsmethoden van aanraakknoppen en gecodeerde knoppen, eenvoudig, snel en betrouwbaar.
• Uitgerust met de testtechnologie van de laagspanningsimpulsmethode, de hoogspanningsflashovermethode, is het golfvormdisplay glad en gemakkelijk te interpreteren.
• Het instrument beschikt over krachtige gegevensverwerkingsmogelijkheden, waardoor het voor gebruikers gemakkelijk is om golfvormbestanden te beheren en te archiveren.
• heeft een enorme testgolfvormopslagfunctie:de op de locatie geteste golfvormen kunnen gemakkelijk in het instrument worden opgeslagen in de volgorde die is gespecificeerd door de Chinese benaming voor terugroepen en waarneming op elk moment; het kan meer dan 8000 gegevens van laagspanningspulsen en hoogspanningsflitsgolfvormen opslaan, en meerdere pulsen Meer dan 250 gegevens van golfvormen kunnen worden opgenomen,en golfvorm bestanden kunnen worden ingevoerd in computersoftware voor beheer en analyse met behulp van USB-communicatie.
• Ultra-hoge helderheid, LED-achterlicht helderheid bereikt 280 nit, resolutie 1024 * 600, handig voor omgevingen die worden blootgesteld aan direct zonlicht in werking.
Technische specificatie
| Frequentie van de bemonstering |
80MHz |
| Amplitude van de lage spanningspuls |
100V±15% |
| Bereik |
≥65km |
| Testgeluide |
300 m/1 km/5 km/25km/65km |
| Breedte van de puls |
0.125US- Ik heb geen idee.50US/2.50US- Zeven.25US- Tien.0US |
| Minimale resolutie |
0.1m |
| Testblind gebied |
≤20m |
| Meetfout |
≤±(0,5%×L+1m), L is de kabellengte |
| Stroomvoorziening |
opladen AC110V~240V, 50Hz/60Hz |
| Volume en gewicht |
L358mm × W284mm × H168mm -4,7 kg |
| Arbeidsomstandigheden |
Temperatuur -20°C tot +65°C, relatieve luchtvochtigheid 90%, atmosferische druk 750±30 mmHg |
Verpakking
XHDD503B
Inleiding De kabelfoutlocator XHDD503B maakt gebruik van de akoestische en magnetische synchronisatiemethode om het foutpunt van de stroomkabel te bepalen.De elektronische flashover wordt gegenereerd door de slagontladingsgenerator, wordt opgevangen en versterkt door de desbetreffende sonde, en de precieze locatie van het foutpunt wordt bepaald door gehoor- en gezichtsoordelen.Het is een apparaat dat de precieze positionering van het kabelfoutpunt binnen het grof meetbereik voltooit en het akoestische en magnetische tijdsverschil verzameltHet integreert positioneringstechnologie, path-assisted testing en andere technologieën.het verstrekken van meerdere testmodi en rijke en gevarieerde snelle informatie om de foutlocatie van kabels efficiënt en nauwkeurig te voltooien.
Technische indicatoren
| AcoustCc-magnetische synchrone vaste-puntfunctie |
| AcoustCc-magnetische synchrone vaste-puntfunctie |
Geluidskanaal |
a) Bandbreedte
Alle passages: 100Hz~1500Hz.
Laag passend: 100 Hz~400 Hz.
Qualcomm: 150 Hz ~ 1500 Hz.
Band pass: 200 Hz~600 Hz.
b) Maximaal signaal Vermogen: >= 100 dB.
c) Vaste puntnauwkeurigheid: 0,1 m. |
| Magnetisch veldkanaal |
Maximale signaalverbetering: >=100 dB |
| Acoustomagnetische transittijdpositierstand: golfvorm weergave, akoestische en magnetische transittijd weergave. |
| Signalvergroting: instelbaar van 1 tot 8 niveaus. |
| Magnetisch veldkanaal: verstelbaar van 1 tot 8 niveaus |
| De geluidssignaalsterkte wordt weergegeven op de staafgrafiek en de geluidsdrempel (0 tot 99 niveaus) is instelbaar. |
| De sterkte van het elektromagnetische signaal wordt aangegeven door een streepjesgrafiek, de drempel van het magnetisch veld (0 tot 99 niveaus) is verstelbaar en het heeft een magnetisch veld trigger prompt functie. |
| Elektromagnetische signaalsterkte bargrafiek, instelbare magnetisch veld triggerdrempel, met magnetisch veld trigger prompt functie. |
| Acoustisch-magnetische tijdsverschil positioneringsmodus: golfvorm weergave, het maximale akoestisch-magnetische tijdsverschil is 80 ms, dat automatisch kan worden berekend en handmatig kan worden geanalyseerd;Het kan de laatste keer het akoestisch-magnetische tijdsverschil opnemen. |
| Stroomvoorziening: |
a) Batterij: ingebouwde lithium-ionbatterij, spanning 8,4V, capaciteit 2,4Ah
b) Gebruiksduur: continu gebruik > 8 uur;
c) Lademiddel: ingang AC220V±10%, 50Hz; nominale uitgang 8,4V, 1A
d) Laadtijd: <3Uren. |
| Displaymodus: 5-inch kleuren LCD, 854*480 resolutie, met aanraakfunctie. |
| Temperatuur van de bedrijfsomgeving: -20°C-65°C, luchtvochtigheid≤90% RH, hoogte < 4500 m. |
