Werkingsprincipe

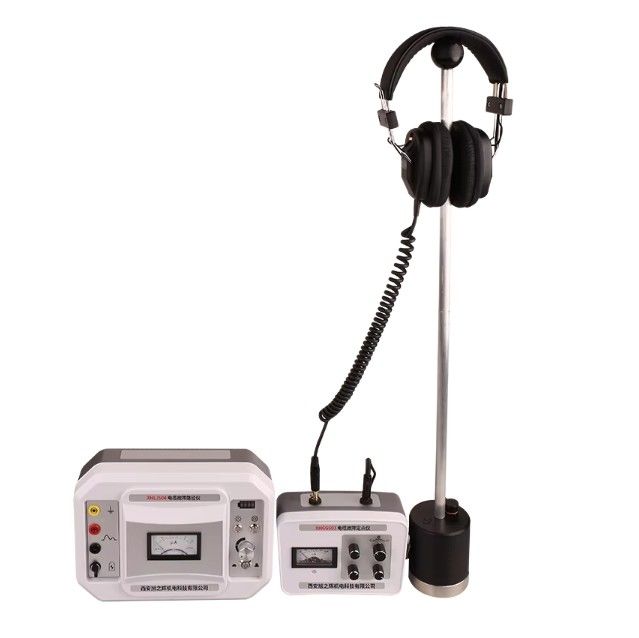

De XHLJ504 kabelpijplocator bestaat uit een krachtige padsignaalgenerator (zender) en ontvanger die nodig zijn voor het detecteren van begraven kabelpaden.
Het basisprincipe van de kabelpadmeter is het gebruik van een padsignaalgenerator (dwz de signaalzender van de padmeter) om een padpulssignaal in de te testen kabel in te voeren, waardoor elektromagnetische golven worden gegenereerd, die vervolgens met een sonde worden ontvangen, en de ontvanger versterkt het ontvangen signaal. Na verwerking wordt de uitvoer naar de oortelefoon en de wijzermeter gestuurd.
Deze kabelroutezoeker beoordeelt het begraven pad en de diepte van de kabel op basis van de geluidspieken, geluidsdalen en de mate van afwijking van de wijzermeter in de oortelefoon.
MultifunctioneelDe kabelpadontvanger wordt gebruikt in combinatie met sondes en hoofdtelefoons, enz., en kan worden gebruikt als een kabelstoringzoeker.
Technische parameters
Zender
| Uitgangssignaal |
15 kHz intermitterend |
| Uitgangsvermogen |
100W |
| Uitgangsstroom |
0～2A |
| Werkvermogen |
220V (1±10%) 50Hz (1±5%); |
Ontvanger
| Vergroting |
500.000 keer |
| Detectienauwkeurigheid |
±0,2 m |
| Uitgangsimpedantie |
350Ω |
| Voeding |
twee standaard 9V-batterijen |
| Ruststroom |
<10mA |
Kenmerken
1. Gebruikmakend van het traditionele elektromagnetische inductieprincipe, sterke anti-interferentie-mogelijkheid.
2. Met overstroom- en kortsluitbeveiligingsfuncties is het veilig en betrouwbaar.
3. Hoog vermogen, niet beperkt door kabellengte, open circuit kan ook een pad vinden.
4. De uitgang is traploos instelbaar, geschikt voor verschillende testlocaties, met een sterke aanpassingsvermogen.
5. Supersterke vergroting, de detectiediepte is groter dan 10 meter.
6. Ultra-laag stroomverbruik ontwerp, de ruststroom is minder dan 10mA.
7. Het ontwerp van de analoge meter, de signaalsterkte en -trend zijn in één oogopslag duidelijk.
8. Het nulpunt kan willekeurig worden aangepast, wat geschikt is voor allerlei sterke en zwakke scènes.
