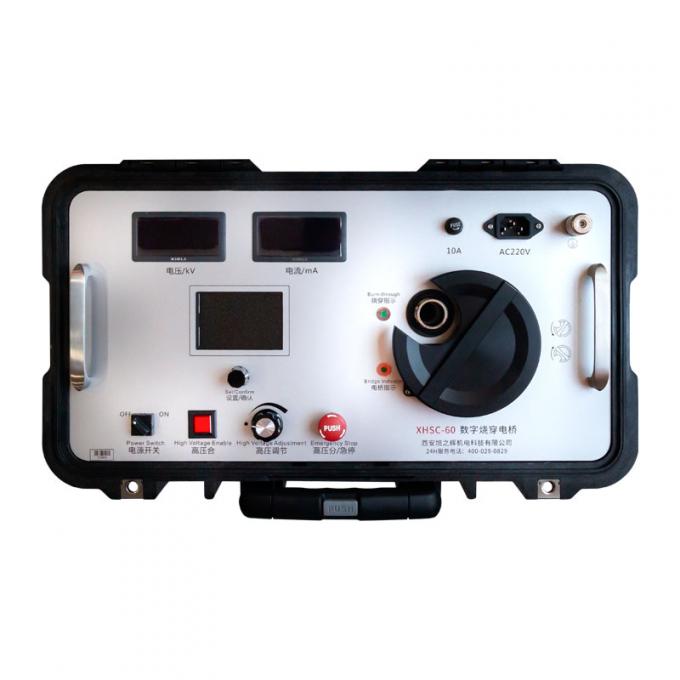

ProductoverzichtDe XHSC-60Q Digital Burn Through Bridge is een hoogwaardig kabelfoutvoorlocatie-instrument ontworpen voor 60kV en lager hoogspanningsstroomkabels.installaties voor hernieuwbare energie, kritieke infrastructuur en industriële elektriciteitsdistributienetwerken, levert het tot 600 mA aan gecontroleerde doorbrandstroom om hoogweerstandsfouten om te zetten in laagweerstandsfouten die kunnen worden gevonden, waardoor een snelle en precieze foutvoorlocatie op grote secties mogelijk is,langeafstands ondergrondse kabels.
In tegenstelling tot conventionele burn-through bruggen gericht op generieke nutstoepassingen, is de XHSC-60Q speciaal gebouwd voor operators die grootschalige zonneparken beheren, windenergiesystemen,stroomtoevoer van het datacenter, en zware industriële kabelnetwerken waar de kabel doorsneden vaak hoger zijn dan 400 mm2 en de storingsweerstand tientallen kilohm kan bereiken.
Doelgroep:Operaties & Onderhoudsteams bij zonne-PV-parken, windcentrales, datacenters, industriële parken,en onderstations van nutsbedrijven waar het minimaliseren van stilstandstijden op kabelnetwerken met een groot vermogen van cruciaal belang is voor de bescherming van de inkomsten.
Hoogstroomuitgang:600 mA maximale doorbrandstroom, die effectief fouten met een hoge weerstand (tot tientallen kΩ) omzet in traceerbare lage weerstandsstaten op kabels met een grote sectie.
Breed spanningsbereik:0 ′ 60 kV continu verstelbare uitslag, die het volledige spectrum van de eisen voor de diagnose van storingen in middel- en hoogspanningskabels bestrijkt.

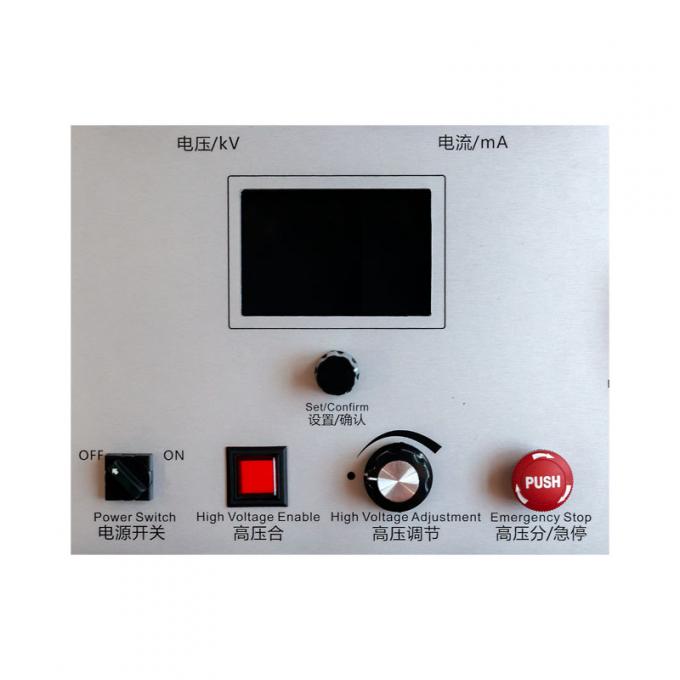

Intelligente digitale besturing:Microprocessorgebaseerde reglementering met realtime monitoring van spanning/stroom en automatische veiligheidsvergrendelingen voor de bescherming van de gebruiker.

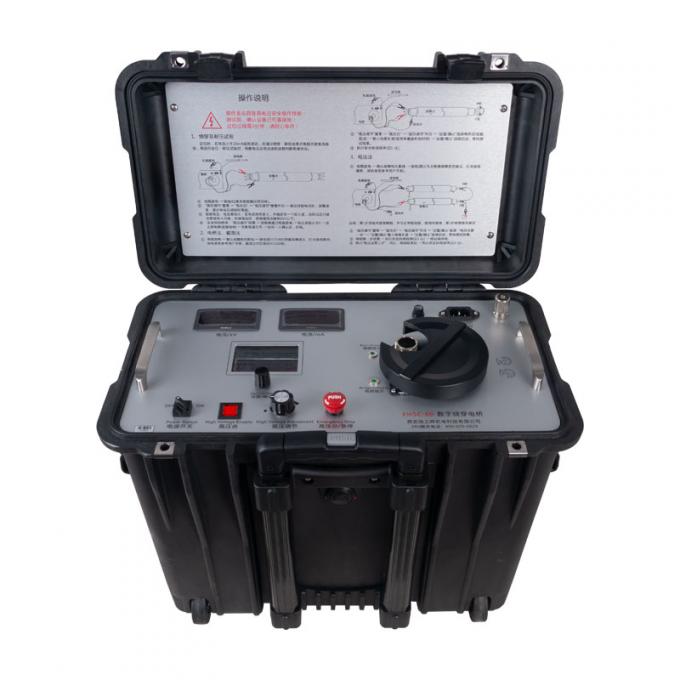

Compact Portable Design:Met een gewicht van ongeveer 25 kg en afmetingen van 30 cm × 46 cm × 50 cm, gemakkelijk te vervoeren in velddienstvoertuigen voor inzet ter plaatse.
Generator compatibel:Het wordt aangedreven door een standaard draagbare generator van meer dan 2 kW, waardoor het mogelijk is om te werken op afgelegen plaatsen met hernieuwbare energie zonder toegang tot het net.
CE-gecertificeerd:Voldoet aan de Europese veiligheids- en EMC-normen voor professionele elektrische testapparatuur.
| Parameter | Specificatie |
|---|
| Model | XHSC-60Q |
| Uitgangsspanning | 0 60 kV (continuo verstelbaar) |
| Uitgangsstroom | Maximaal 600 mA |
| Stroomvoorziening | 2 kVA-generator (aanbevolen ≥ 2 kW) |
| Werktemperatuur | -10°C tot +55°C |
| Certificering | CE |
| Merken | XZH-test |
| Plaats van oorsprong | Shaanxi, China |
Zonne-PV-parken:Foutlocatie op begraven 35kV-collectorkabels die inverterstations verbinden met onderstations.
WindenergiecentralesDiagnostiek van middelspanningskabels voor interarray- en exportkabels in windinstallaties op land en op zee.
Datacenters:Critische test van de integriteit van de voedingskabel om ongeplande stilstand te voorkomen op redundante voedingsroutes.
Industriële parken en mijnbouw:Grote ondergrondse kabelfouten in zware industriële en mijnbouwomgevingen.
Netsubstations:Voorlocatie van hoogweerstandsfouten op 10kV/35kV distributievoederkabels.

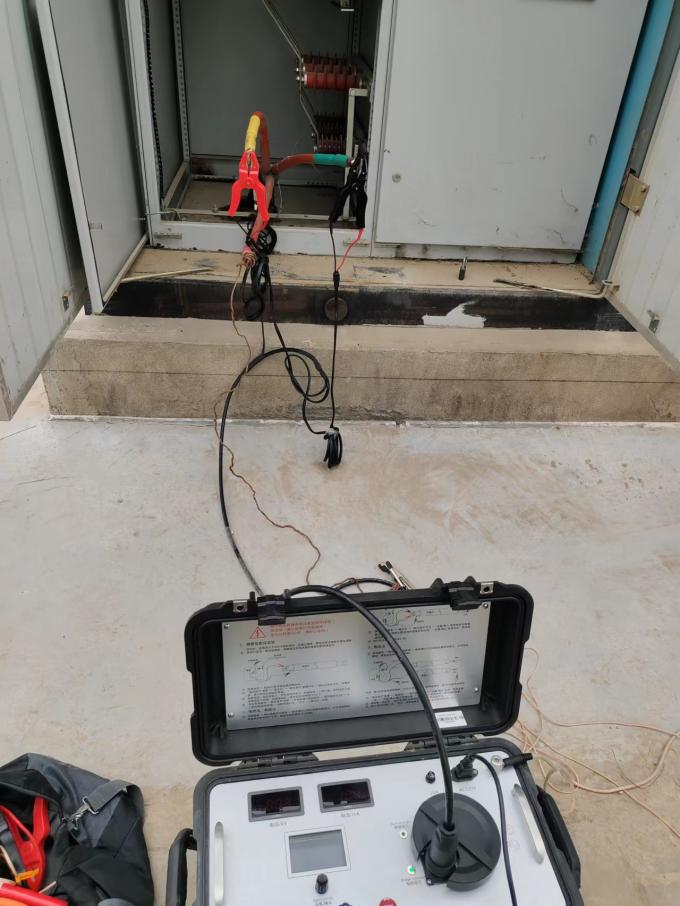

De XHSC-60Q werkt volgens het burn-through-principe: een gecontroleerde hoogspanningsDC-uitgang wordt op de defecte kabel aangebracht, waardoor het foutpunt geleidelijk wordt verwarmd en verkoold.Dit proces vermindert de foutweerstand van potentieel honderden kilo-ohm tot een paar ohm of minderZodra de fout is omgezet in een lage weerstand staat, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
Verpakking en levering| Artikel 1 | Detail |
|---|
| Verpakking | Gewapende houten behuizing met een interne schuimpolstering voor schok- en trillingsbescherming |
| Leveringstermijn | 58 werkdagen |
| Toeleveringskapaciteit | 100 eenheden per maand |
| Betalingsvoorwaarden | T/T (Telegrafische overschrijving) |
Vaak gestelde vragenV1: Met welke spanningsniveaus kan de XHSC-60Q omgaan? De XHSC-60Q is geschikt voor kabels tot 60 kV, met betrekking tot alle gebruikelijke middelspanningskabels (135 kV) en veel hoogspanningsdistributiekabels.De doorlopend verstelbare uitgang maakt het mogelijk om nauwkeurig te matchen met de kabel die wordt getest.
V2: Kan dit apparaat zonder elektriciteitsnet werken op afgelegen zonne- of windparken? De XHSC-60Q heeft alleen een standaard draagbare generator nodig met 2 kW of meer.en andere locaties buiten het net waar elektriciteit niet beschikbaar is.
V3: Wat is het verschil tussen een burn-through brug en een standaard kabelfoutlocator? Een standaard kabelfoutlocator (TDR) werkt het beste bij fouten met een lage weerstand.De XHSC-60Q burn-through brug is speciaal ontworpen voor het behandelen van high-resistance fouten., werkt vervolgens samen met een TDR of impulsstroomlocator om nauwkeurige afstandsmeting te bereiken.
V4: Welke after-sales ondersteuning biedt u? XZH TEST biedt 12 maanden garantie op alle apparatuur. We bieden technische ondersteuning op afstand via video-oproep, e-mail en telefoon.Spare-onderdelen en accessoires kunnen worden verzonden binnen 3-5 werkdagen.
V5: Wat is de minimale orderhoeveelheid en hoe snel kan ik het product ontvangen? De minimale bestelhoeveelheid is 1 eenheid. De standaard levertijd is 5~8 werkdagen na orderbevestiging. We gebruiken versterkte houten verpakking om veilig internationaal transport te garanderen.Versnelde verzendmogelijkheden zijn op aanvraag beschikbaar.
