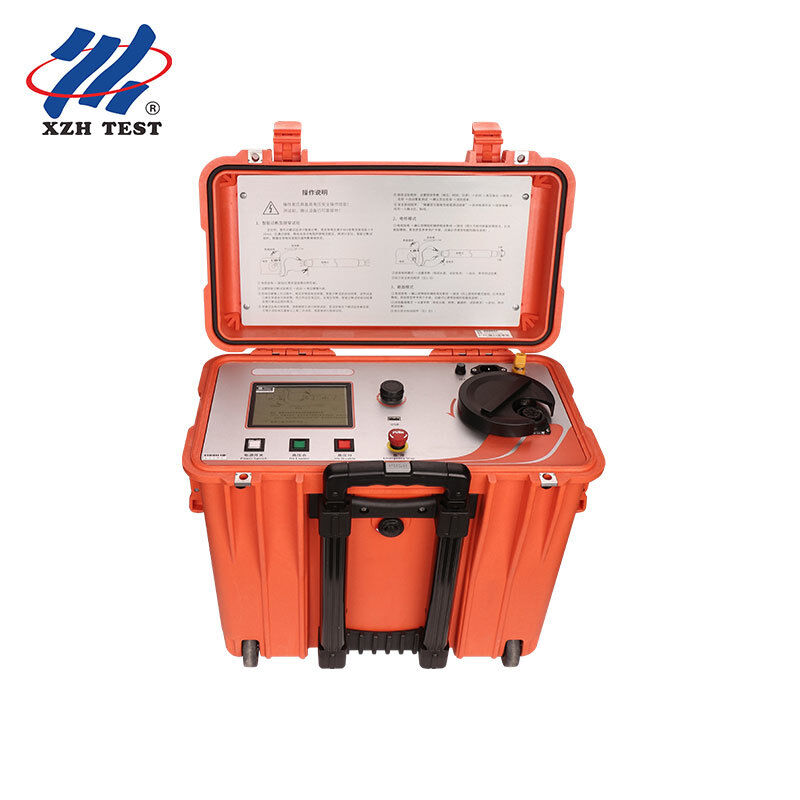

Digitale doorbrandbrug voor kabelstoringlocatie in hoogspanningskabels met grote doorsnede|XHSC-60Q

De XHSC-60Q Digitale Doorbrandbrug is een hoogwaardig instrument voor het voorlokaliseren van kabelstoringen, ontworpen voor hoogspanningskabels van 60kV en lager. Specifiek ontworpen voor installaties voor hernieuwbare energie, kritieke infrastructuur en industriële stroomdistributienetwerken, levert het een gecontroleerde doorbrandstroom tot 600mA om hoogohmige storingen om te zetten in laagohmige, lokaliseerbare storingen — waardoor snelle en nauwkeurige voorlokalisatie van storingen op ondergrondse kabels met grote doorsnede en lange afstanden mogelijk is.

In tegenstelling tot conventionele doorbrandbruggen die gericht zijn op algemene nutsapplicaties, is de XHSC-60Q speciaal gebouwd voor operators die grootschalige zonneparken, windenergie-opvangsystemen, stroomtoevoer voor datacenters en zware industriële kabelnetwerken beheren — waar kabeldoorsneden vaak 400mm² overschrijden en de storingsweerstand tientallen kilo-ohm kan bereiken.

• Hoge Stroomuitvoer: Maximale doorbrandstroom van 600mA, zet effectief hoogohmige storingen (tot tientallen kΩ) om in traceerbare laagohmige toestanden op kabels met grote doorsnede.
• Breed Spanningsbereik: 0–60kV continu instelbare uitvoer, die het volledige spectrum van diagnosevereisten voor middenspannings- en hoogspanningsstoringen dekt.
• Intelligente Digitale Controle: Microprocessor-gebaseerde regeling met real-time spannings-/stroombewaking en automatische veiligheidsvergrendelingen ter bescherming van de operator.
• Compact Draagbaar Ontwerp: Weegt ongeveer 25 kg met afmetingen van 30 cm × 46 cm × 50 cm, gemakkelijk te transporteren in servicevoertuigen voor inzet ter plaatse.
• Generator Compatibel: Aangedreven door een standaard draagbare generator van 2kW+, waardoor werking mogelijk is op afgelegen locaties voor hernieuwbare energie zonder nettoegang.
• CE Gecertificeerd: Voldoet aan Europese veiligheids- en EMC-normen voor professionele elektrische testapparatuur.

• Zonneparken: Foutlokalisatie op ondergrondse 35kV collector kabels die omvormerstations verbinden met onderstations.
• Windenergiecentrales: Diagnostiek op middenspannings inter-array en exportkabels in onshore en offshore windinstallaties.
• Datacenters: Kritieke stroomtoevoer kabelintegriteitstesten om ongeplande downtime op redundante toevoerpaden te voorkomen.
• Industrieterreinen & Mijnbouw: Foutlokalisatie van ondergrondse kabels met grote doorsnede in zware industriële en winningsomgevingen.
• Onderstations van Nutsbedrijven: Voorlokalisatie van hoogohmige storingen op 10kV–35kV distributie-feederkabels.

De XHSC-60Q werkt volgens het doorbrandprincipe: een gecontroleerde hoogspannings DC-uitvoer wordt toegepast op de defecte kabel, waardoor het storingspunt geleidelijk wordt verwarmd en gecarboniseerd. Dit proces vermindert de storingsweerstand van potentieel honderden kilo-ohm naar enkele ohm of minder. Zodra de storing is omgezet naar een laagohmige toestand, kunnen standaard TDR (Time Domain Reflectometry) of impulsstroommethoden worden gebruikt om de afstand tot de storing nauwkeurig te meten — wat de nauwkeurigheid van de voorlokalisatie drastisch verbetert en de graaftijd verkort.
