Voor het energiesysteem is de transformator de kernapparatuur in het systeem, dus de langdurige en betrouwbare werking van de transformator is gerelateerd aan de stabiliteit en betrouwbaarheid van het gehele systeem.
De DC-weerstand van de transformator is een verplicht te testen item voor halffabrikaten, afgewerkte producten fabriekstests, installatie, overdrachtstests en preventief testen van de energiedienst in de transformatorproductie. Het kan effectief de materiaalkeuze, lassen, losse verbindingsonderdelen, ontbrekende strengen, gebroken draden, enz. van de transformatorspoel detecteren. Defecten en verborgen gevaren na de werking. Om te voldoen aan de behoefte aan snelle meting van de DC-weerstand van de transformator, heeft ons bedrijf zijn eigen technische voordelen gebruikt om een DC-weerstandstester voor transformatoren te ontwikkelen.

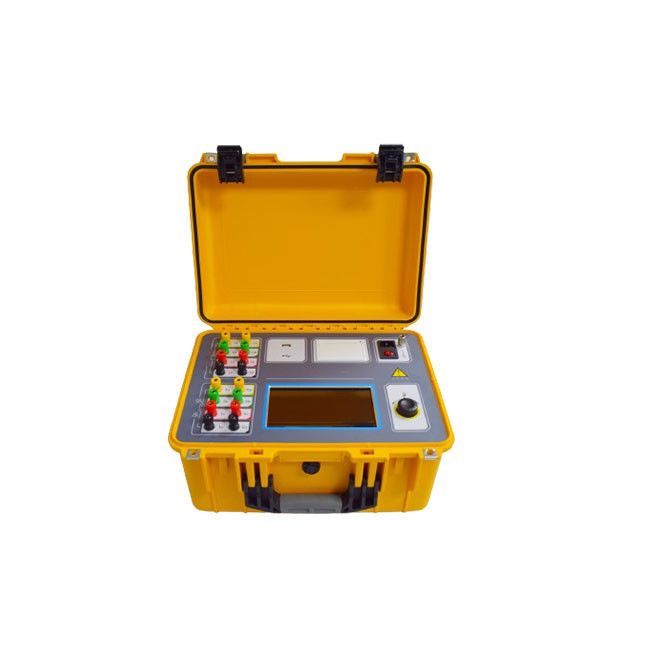

Dit instrument XHZ1320 DC-wikkelingsweerstandstester is een nieuwe generatie snelle tester die magnetisatiemethode testen, driefasentesten (Yn, Y, △) en demagnetisatiefuncties integreert. Het is een ideaal apparaat voor het meten van de DC-weerstand van grote vermogenstransformatoren. Het scherm heeft een echt kleuren grootbeeld high-resolution LCD-scherm met aanraakbediening en shuttleknopbediening, wat handig is voor gebruik ter plaatse. Het heeft een Engelse menupromptfunctie, eenvoudige en intuïtieve bediening, en alle directe weerstandstestitems kunnen met één verbinding worden voltooid. De testsnelheid is snel, de nauwkeurigheid is hoog en het meetbereik is breed.
|
1. Hoogspanningsaansluiting
Aansluiten op de hoogspanningszijde van de transformator.
|
|
2. Laagspanningsaansluiting
Aansluiten op de laagspanningszijde van de transformator.
|
|
3. Aanraakscherm.
De schermgrootte is 7,0 inch; de resolutie is 1024×600.
|
|
4. One-touch shuttleknop:
Alle functies van het instrument kunnen worden bediend.
|
|
5. Aardingsaansluiting
Het instrument moet betrouwbaar worden geaard. Er kan verf of roest op het aardingspunt ter plaatse zitten, deze moet worden verwijderd.
|
|
6. Aan/uit-knop
Zet de aan/uit-schakelaar ongeveer 2 seconden aan om op te starten.
|
|
7. Printer
Testresultaten afdrukken.
|
|
8. USB-interface
Een externe USB-flashdrive wordt gebruikt om testgegevens op te slaan; gebruik een USB-flashdrive in FAT- of FAT32-formaat; tijdens het opslagproces is het ten strengste verboden om de USB-flashdrive te verwijderen.
|
Technische specificatie
| Uitgangsstroom |
Eenfasig |
20A,10A,5A,1A,0.1A,10mA,<1mA |
| Driefasig |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Meetbereik |
Eenfasig |
20 A niveau 0,5 mΩ～1 Ω
10 A niveau 1,0 mΩ～2 Ω
5 A niveau 10 mΩ～4 Ω
1 A niveau 0,1 Ω～20 Ω
0,1A niveau 2,0 Ω～200 Ω
10mA niveau 50 Ω～2k Ω
<1mA bereik 500 Ω～25k Ω
|
| Driefasig |
10A + 10A versnelling 0,5 mΩ ~ 0,8 Ω
5 A + 5 A niveau 10 mΩ ~ 1,6 Ω
1 A + 1 A niveau 0,1 Ω ~ 8,0 Ω
0,1A+0,1A versnelling 2,0 Ω ~ 80 Ω
|
| Nauwkeurigheid |
±(uitlezing×0,2%+2 woorden) |
| Voeding |
AC220V±10%, 50/60Hz |
| Bedrijfstemperatuur |
-10℃～50℃ |
| Relatieve vochtigheid |
<90%, geen condensatie |
| Instrumentvolume |
400×315×223mm |
| Instrumentgewicht |
9kg |
