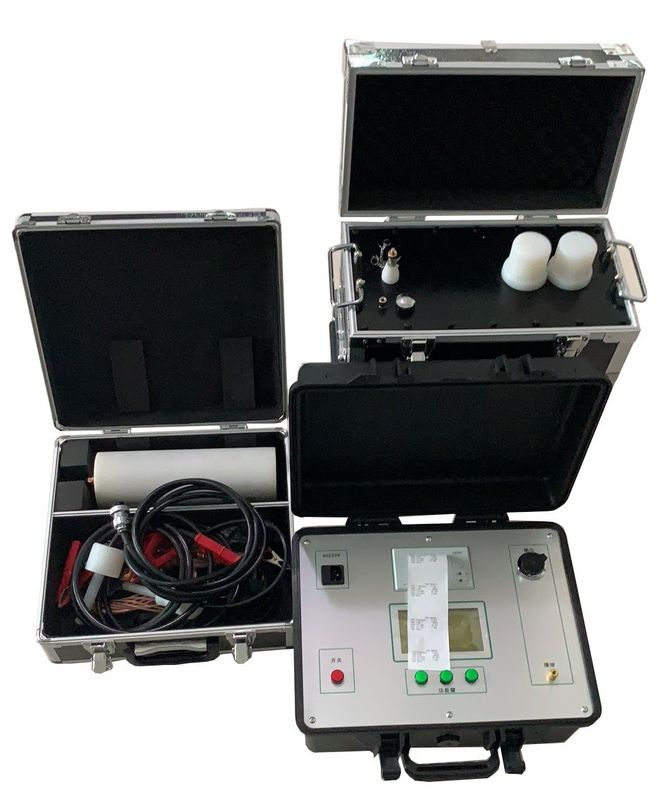

Xhdp-serie VLF-weerstandstester voor kabelbeschermingsfunctie tegen overstromingen



Beginsel van de ultralaagfrequente isolatiespanningstest

De ultra-lage frequentie isolatie weerstaan spanning test is in feite een alternatief voor de industriële frequentie weerstaan spanning test.Kabels en andere testproducten voor industriële frequentie kunnen bestand zijn tegen spanningsonderzoekEen dergelijke enorme apparatuur, niet alleen omvangrijk, kostbaar, maar ook zeer duur.en zeer ongemakkelijk te gebruikenOm deze tegenstrijdigheid op te lossen, heeft de elektriciteitssector een verminderde testfrequentie ingevoerd, waardoor de capaciteit van de testkrachtvoorziening is verminderd.Uit de theoretische en praktische bewijzen van vele jaren in binnen- en buitenland, met 0.1Hz ultra-lage frequentie weerstaan spanningstest in plaats van frequentie weerstaan spanningstest, niet alleen kan dezelfde gelijkwaardigheid, en het volume van de apparatuur wordt sterk verminderd,het gewicht is sterk verminderdDe capaciteit van de frequentie is theoretisch ongeveer een vijfde van de frequentie, en de eenvoudige werking, in vergelijking met de frequentie test superioriteit meer.Dit is de reden waarom deze methode in ontwikkelde landen vaak wordt gebruikt..

Dit product combineert de geavanceerde technologie van moderne digitale frequentieconversie en neemt microcomputerbesturing aan, waardoor het versterken, bucken, meten en beschermen volledig automatisch is.Omdat het volledig elektronisch is.Het grote LCD-scherm is helder en intuïtief en kan de uitgangsgolfvorm weergeven en testrapporten afdrukken.

Dit product heeft de volgende kenmerken:

1, met een nominale spanning van minder dan of gelijk aan 50 kV ultralage frequentie met behulp van een enkele structuur (een booster); met een ultralage frequentie van meer dan 50 kV met behulp van een reeksstructuur (twee boosters in serie),zodat het totale gewicht sterk wordt verminderd, wordt de draagcapaciteit vergroot en kunnen de twee boosters afzonderlijk worden gebruikt voor laagspanningsniveau-ultra-lage frequentie.

2De gegevens over stroom, spanning en golfvorm worden rechtstreeks verkregen uit de hoogspanningszij bemonstering, zodat de gegevens nauwkeurig zijn.

3"Met overspanningsbeschermingsfunctie stopt en beschermt het instrument zich wanneer de uitslag de ingestelde spanningsgrenswaarde overschrijdt, de actietijd is minder dan 20 ms.

4"Met overstroombeschermingsfunctie: ontworpen voor dubbele bescherming van hoge en lage spanning, de hoogspanningszijde kan precies worden gestopt volgens de ingestelde waarde;de laagspanningszijde wordt gestopt wanneer de stroom de nominale stroom overschrijdt, is de actietijd minder dan 20 ms.

5"De hoge spanningsuitgangsbeschermingsweerstand is ontworpen in de versterker, zodat er geen noodzaak is om een andere beschermingsweerstand buiten aan te sluiten.

6"Door het gebruik van een hoge en lage spanning gesloten lus negatieve terugkoppeling controle circuit, de output heeft geen capacitieve stijging effect.
