Enkelfase CT PT Analyzer| XHTX201D

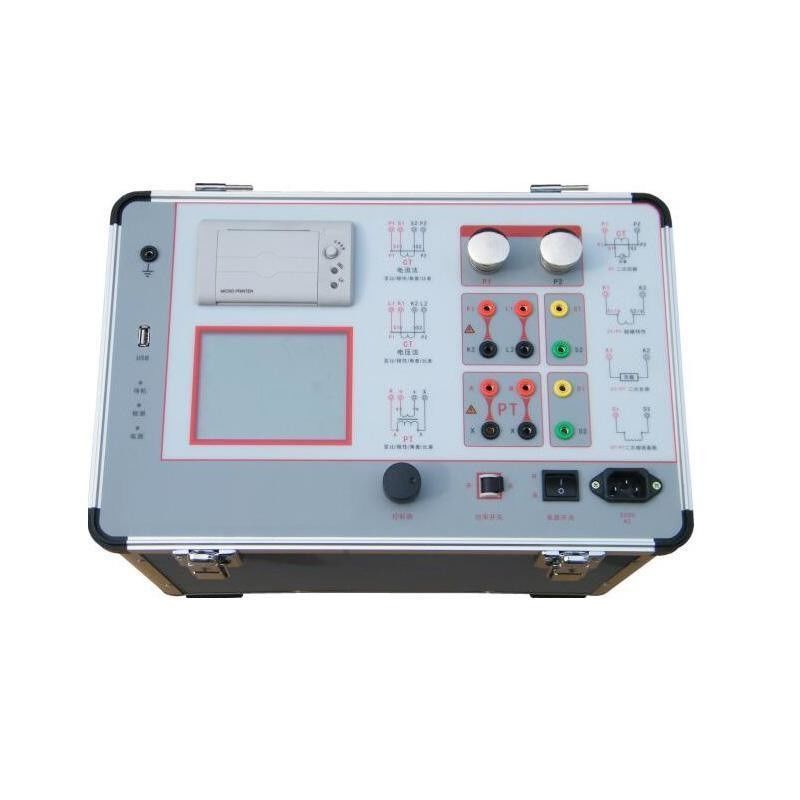

De XHTX201D enkelfase CT/PT analyzer is een draagbaar veldtestinstrument, ontworpen voor uitgebreide tests van stroomtransformatoren (CT) en spanningsgetransformatoren (PT) van beschermingsklasse. Door de excitatiekarakteristiek, transformatieratio, polariteit, foutcurve, secundaire belasting, weerstand en AC-weerstandstests in één compacte unit te integreren, vervangt het meerdere enkelvoudige instrumenten en levert het nauwkeurige, herhaalbare resultaten in onderstations, schakelstations en werkplaatsen.
Toepassingen & Doelgroep: Ontworpen voor CT/PT-fabrikanten, testlaboratoria voor beveiliging en meting, inbedrijfstellings- en onderhoudsteams van onderstations, en energiebedrijven die fabrieksacceptatie en periodieke veldverificatie van enkelfase stroom- en spanningsgetransformatoren van beschermingsklasse uitvoeren.
Belangrijkste Specificaties
| Parameter |
Specificatie |
| Operationele Voeding |
AC220V±20V, 50/60Hz |
| Apparaat Uitgangsgolfvorm |
Sinusgolf |
| Excitatiekarakteristiek Uitgangsspanning |
0~2500V |
| Excitatie Uitgangsstroom |
0~20A |
| Ratio Test Uitgangsstroom |
0~1000A |
| CT Ratio Meetbereik |
25000A/5A, 5000A/1A |
| PT Ratio Meetbereik |
≤500kV |
| Secundair Belastingsbereik |
≤1000VA |
| Weerstandsmeetbereik |
0.1~300Ω |
| Foutlimiet |
0.5% (0.2%×aflezing + 0.3%×bereik) |
| Bedrijfstemperatuur |
-10°C tot +40°C |
| Relatieve Vochtigheid |
≤90% RV |
| Hoogte |
≤1000m |
| Totale Afmetingen |
400 × 200 × 260 mm |
| Gewicht |
23 kg |
Geavanceerde Functies
Eén instrument dekt CT- en PT-excitatie, ratio & polariteit, 5% en 10% foutcurve, ontmagnetisering, secundaire belasting, weerstand en frequentie-AC-weerstandstests
Automatische magnetisatiecurve plotting met intelligente kniepunt (buigpunt) berekening
Genereert automatisch 5% en 10% foutcurves en beoordeelt de kwalificatie van de beveiligingswikkeling volgens GB1207 / GB1208
Groot-scherm LCD met grafische golfvormweergave en een intelligente draaiknop
Ingebouwde micro thermische printer voor het printen van testresultaten ter plaatse
USB-flashdisk data-export met pc-software voor het genereren van Word-documenten en A4-rapporten
Slaat tot 3000 testrecords op, opvraagbaar op recordnummer en opslagdatum
Secundaire circuitcontrole en frequentie-weerstandstests (AC hipot) met automatische bescherming tegen overmatige lekkage
Compact, robuust en lichtgewicht ontwerp onder de 23 kg, ideaal voor zowel veld- als laboratoriumgebruik
De XHTX201D biedt beveiligingsingenieurs een betrouwbaar, alles-in-één platform voor de acceptatie en periodieke tests van enkelfase CT's en PT's, waardoor de testefficiëntie wordt verbeterd en de nauwkeurigheid van relaisbeveiliging en meting wordt gewaarborgd.
Toepassingsscenario's
Fabrieksacceptatietests (FAT) en routine-tests van enkelfase CT- en PT-eenheden van beschermingsklasse
Inbedrijfstellings- en overdrachtstests van nieuwe onderstations, schakelstations en industriële energiesystemen
Periodieke / preventieve onderhoudstests van in-service instrumenttransformatoren
Continuïteits- en belastingverificatie van het secundaire circuit vóór inbedrijfstelling van relaisbeveiliging
Probleemoplossing ter plaatse van verzadiging, ratiofout, polariteit en kniepuntproblemen
Kalibratie- en testlaboratoria die nauwkeurige excitatie- en draairatio-metingen vereisen
Veelgestelde Vragen
V1: Voor wie is de XHTX201D enkelfase CT/PT analyzer ontworpen?
Het is gebouwd voor CT/PT-fabrikanten, testlaboratoria voor beveiliging en meting, inbedrijfstellings- en onderhoudsteams van onderstations, en energiebedrijven die fabrieks- en periodieke veldverificatie van enkelfase stroom- en spanningsgetransformatoren van beschermingsklasse uitvoeren.
V2: Welke testitems kan de XHTX201D uitvoeren?
Het voert CT/PT excitatiekarakteristiek, transformatieratio en polariteit, 5% en 10% foutcurve, ontmagnetisering, secundaire belasting (last), wikkelingsweerstand, secundaire circuitcontrole en frequentie-AC-weerstandstests (hipot) uit in één unit.
V3: Wat zijn de belangrijkste meetbereiken en nauwkeurigheid van de XHTX201D?
Excitatie-uitgang 0~2500V / 0~20A, ratio test-uitgang 0~1000A, CT-ratio tot 25000A/5A (5000A/1A), PT-ratio tot 500kV, secundaire belasting tot 1000VA, weerstand 0.1~300Ω, met een foutlimiet van 0.5% (0.2%×aflezing + 0.3%×bereik).
V4: Ondersteunt de XHTX201D gegevensopslag en rapportgeneratie?
Ja. Het slaat tot 3000 testrecords op, ondersteunt USB-flashdisk data-export, en maakt verbinding met pc-software om Word-documenten en A4-testrapporten te genereren, terwijl de ingebouwde microprinter directe afdrukken ter plaatse mogelijk maakt.
V5: Waarom de XHTX201D kiezen boven conventionele enkelvoudige testers?
Het consolideert excitatie-, ratio-, foutcurve-, belasting-, weerstands- en hipot-tests in één robuuste, draagbare unit van minder dan 23 kg, plot automatisch curves en foutgrafieken en voldoet aan GB1207 / GB1208, wat tijd en kosten bespaart bij zowel veld- als laboratoriumtests.
