Draagbare Sfra-transformator-windingdeformatietester voor geavanceerde technologie

XZH TEST Draagbare Sfra Transformator Wikkeling Deformatie Tester voor Geavanceerde Technologie

De XHBX1501 transformator wikkeling deformatie tester (frequentieresponsmethode) wordt gebruikt om vermogenstransformatoren van 6KV en hoger en andere speciale transformatoren te testen.
XHBX1501 transformator wikkeling deformatie tester gebruikt de frequentieresponsanalyse methode om de wikkeling deformatie van de transformator te meten volgens de nationale elektriciteitsindustriestandaard DL/T911-2004. Het is om de amplitude-frequentie respons karakteristieken van elke wikkeling van de transformator te detecteren en de detectieresultaten verticaal of horizontaal te vergelijken. De mate van verandering in de amplitude-frequentie respons karakteristiek bepaalt de deformatie die kan optreden in de transformatorwikkeling.

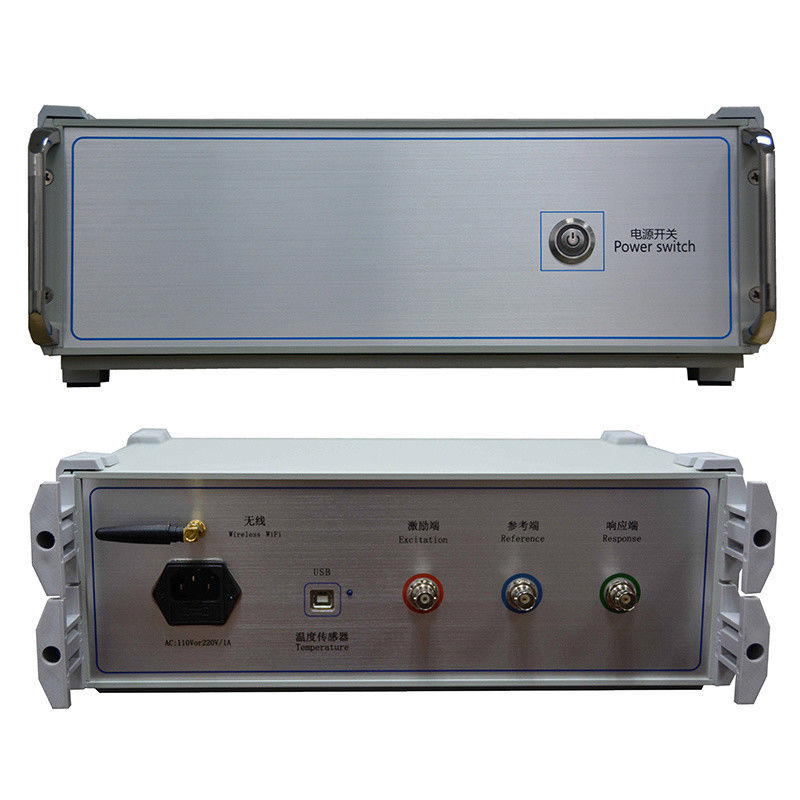

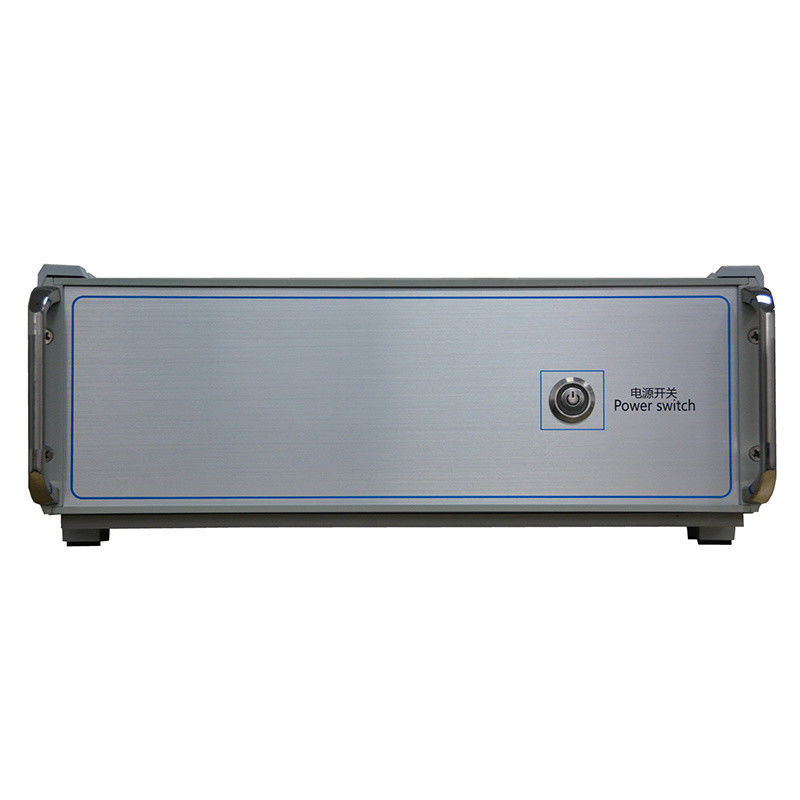

Het bestaat uit een meetgedeelte en een analyse softwaregedeelte. Het meetgedeelte is een zwarte doos bestaande uit signaalgeneratie en signaalmeting. Het analysegedeelte wordt voltooid door een notebookcomputer, en het meetgedeelte is via USB of netwerk verbonden met de notebookcomputer.



Kenmerken

1. Acquisitie en controle met behulp van een snelle, sterk geïntegreerde microprocessor.

2. Communicatie USB-interface gebruikt tussen een laptop en instrument.
3. De communicatie tussen de laptop en het instrument kan gebruik maken van een draadloze Bluetooth-interface of een draadloze WIFI-interface (optioneel)
De draadloze WIFI-interface kan gemakkelijk worden gebruikt op tabletcomputers en smartphones.

4. Hardware keurt speciale DDS digitale snelle scantechnologie (VS) goed, die de fouten zoals wikkeling vervormd, uitpuilend, verschuiving, kanteling, inter-turn kortsluiting deformatie en inter-fase contact kortsluiting nauwkeurig kan diagnosticeren.
5. Snelle dual-channel 16-bit A/D sampling (in veldtest, beweeg tapwisselaar, en de golfcurve toont duidelijke verandering).
6. De signaaluitgang amplitude wordt aangepast door software, de maximale amplitude piekwaarde is ±10V.
De computer analyseert automatisch de testresultaten en genereert elektronische documenten (Word)

7. Het instrument heeft dubbele meetfuncties: lineaire frequentie scanning meting en segment frequentie scanning meting, compatibel met de meetmodus van twee technische groepen in China
8. De amplitude-frequentie karakteristieken zijn in overeenstemming met de nationale technische specificaties voor amplitude-frequentie karakteristieken testers. X-coördinaat (frequentie) heeft lineaire indexering en logaritmische indexering, zodat u de curve kunt afdrukken met lineaire indexering en logaritmische indexering. De gebruiker kan beide kiezen op basis van de werkelijke behoeften.
9. Vergelijk tussen A, B, C -fasen in wikkeling gelijkenis vergelijking, en
de analyseresultaten zijn:
uitstekende consistentie
goede consistentie
slechte consistentie
vrij slechte consistentie
Vergelijk wikkeling deformatie door de originele gegevens op te roepen en te vergelijken met de huidige gegevens van dezelfde fase, namelijk A-A, B-B, C-C,
en de analyseresultaten zijn:
normale wikkeling
milde deformatie
gematigde deformatie
ernstige deformatie
10. Word elektronisch document kan automatisch worden gegenereerd voor opslag en afdrukken.

11. Het instrument kan volledig voldoen aan de technische eisen van de elektriciteitsstandaard DL/T911-2004 "Transformator wikkeling deformatie frequentie respons analyse".

Scanmodus:
1. Lineaire scanning distributie
Scanning meetbereik: (10Hz) - (10MHz) 40000 scanning punten, resolutie 0.25kHz, 0.5kHz en 1kHz
2. Segment frequentie scanning meetverdeling
Frequentie scanning meetbereik:
(0.5kHz)-(1MHz),2000 scanning punten;
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

3. Andere technische parameters:

Gebruikskenmerken
1. De transformator wikkeling deformatie tester bestaat uit een meetgedeelte en een analyse softwaregedeelte. Het meetgedeelte wordt bestuurd door een snelle microcontroller en bestaat uit signaalgeneratie en signaalmeting. Het meetgedeelte is via een draadloze WIFI-interface verbonden met een tabletcomputer, wat geen bedrading vereist en gemakkelijk te gebruiken is. Draadloze Bluetooth- en USB-interfaces kunnen ook worden gebruikt om verbinding te maken met een tablet of laptopcomputer.
2. Tijdens het testproces hoeft alleen de verbindingsbus van de transformator te worden verwijderd en kunnen alle tests worden voltooid zonder deksel te hangen of de transformator te demonteren.
3. Het instrument heeft een verscheidenheid aan frequentie lineaire sweep meet systeem meetfuncties. De lineaire sweep meet scanning frequentie is tot 10MHz. Het frequentie sweep interval kan worden verdeeld in 0.25kHz, 0.5kHz en 1kHz, wat meer analyse van de transformator deformatie biedt.
4. Het instrument is zeer intelligent, gemakkelijk te gebruiken en heeft meerdere functies, zoals automatische bereikaanpassing en automatische sampling frequentie aanpassing.
5. De software gebruikt het windows platform en is compatibel met Win98/2000/WinXP/Win7/Win8/Win10 systemen. Biedt gebruikers een handigere en gebruiksvriendelijkere weergave-interface.
6. Biedt vergelijkende analyse van historische curven, kan meerdere historische curven tegelijkertijd laden voor observatie en kan specifiek elke curve selecteren voor horizontale en verticale analyse. Uitgerust met een expert intelligent analyse- en diagnosesysteem, kan het automatisch de status van de transformatorwikkeling diagnosticeren, 6 curven tegelijkertijd laden, automatisch de relevante parameters van elke curve berekenen, automatisch de deformatie van de wikkeling diagnosticeren en referentieconclusies voor diagnose verstrekken.
7. De software managementfunctie is krachtig, rekening houdend met de behoeften van gebruik ter plaatse, en slaat automatisch omgevingsconditieparameters op om een basis te bieden voor het diagnosticeren van transformatorwikkeling deformatie. De meetgegevens worden automatisch opgeslagen en hebben een kleurenafdrukfunctie om gebruikers te helpen testrapporten te produceren.
8. De software heeft duidelijke humanisatiefuncties. De meeste gemeten omstandigheden zijn opties. De gedetailleerde parameters van de transformator kunnen worden opgeslagen voor diagnostische referentie en hoeven niet ter plaatse te worden ingevoerd. Informatie kan later worden toegevoegd en gewijzigd, waardoor het handiger in gebruik is.
9. De software is zeer intelligent. Nadat de in- en uitgangssignalen zijn aangesloten en de conditieparameters zijn ingesteld, kan al het meetwerk worden voltooid en kunnen historische golfvormcurven op elk moment tijdens de meting worden geopend voor vergelijking en observatie en om de meting te stoppen.
10. De meettijd van elke fase is minder dan 60 seconden en de totale tijd die nodig is voor wikkeling deformatie meting van een vermogenstransformator met hoge, gemiddelde of lage wikkelingen (geen limiet op capaciteit en spanningsniveau) is niet meer dan 10 minuten.
11. Bij het meten van de transformator kunnen de bedradingsmedewerkers de signaalinvoer- en -uitgangsleidingen willekeurig plaatsen zonder de meetresultaten te beïnvloeden. De bedradingsmedewerkers kunnen op de transformatortank blijven zonder naar beneden te komen, wat de arbeidsintensiteit vermindert.
