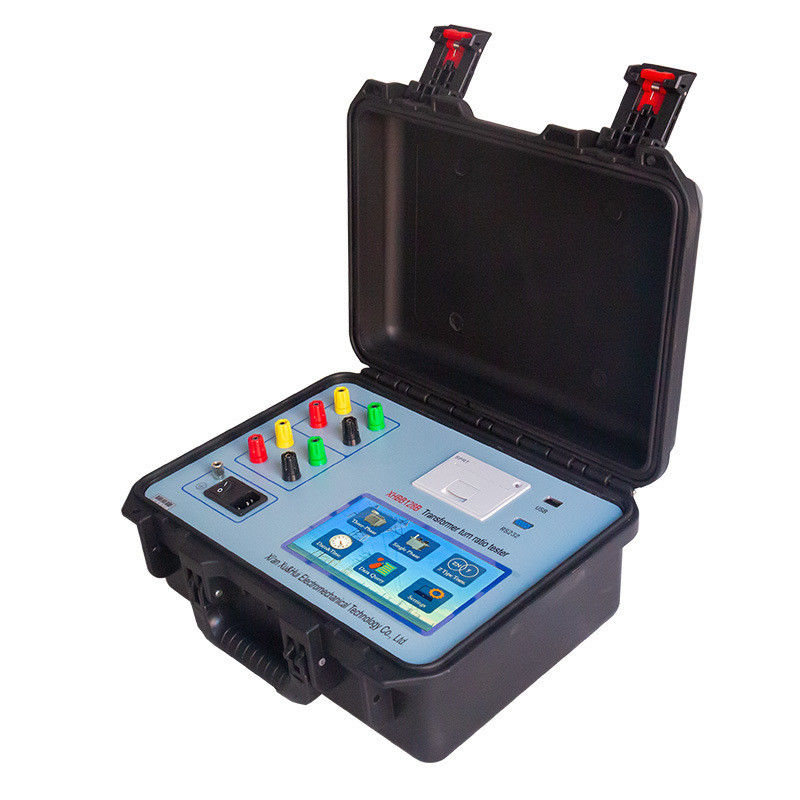

Automatische driefasige transformator draait verhouding Tester voor transformator probleemoplossing

XHBB128B Transformator draait ratio tester
In het productieproces van halffabricaten en afgewerkte transformatorende nieuwe transformator wordt in gebruik genomen en overeenkomstig de voorschriften voor preventieve tests van het Ministerie van Elektriciteit, is het nodig om de draaikoppel of spanningsverhouding van de werkende transformator te testen en de draaikoppel van de transformator kan worden gecontroleerd.of de transformator tussen de beurten een kortsluiting heeftDe traditionele ratio-brug is niet intuïtief te lezen en de omzetting kan slechts fase voor fase worden uitgevoerd.
Deze transformatieverhoudingstester overwint de tekortkomingen van de traditionele transformatieverhoudingstest.Het neemt driefasige precisie-omvormer stroomtoevoer, met snelle testen en hoge nauwkeurigheid.

1Het instrument gebruikt een driefasige precisie-omvormer in plaats van een eenfasige nettoevoer als meetspanning.die de harmonische invloed van de netspanning tijdens de meting elimineert en de meting nauwkeuriger maaktWanneer de werkende energiebron een generator is, heeft deze geen effect.
2. Gebruik driefasige uitgangsspanning, verbeter de testsnelheid, meet de hoek tussen de fasen en identificeer automatisch de transformatorbedradingsgroep 0-11.
3Het is geschikt voor een breed scala aan transformatoren, met name voor de meting van transformatoren van het type Z, rectificatortransformatoren, aardtransformatoren, transformatoren voor elektrische ovens,met een vermogen van niet meer dan 50 WDe meetparameters zijn de meest uitgebreide.
4. De zelfgemaakte precisie driefasige omvormer stroomtoevoer wordt aangenomen, die heeft hoge en lage spanning omgekeerde verbinding bescherming, transformator inter-turn kortsluiting bescherming,schakelaar niet op zijn plaats bescherming, geeft volledige kortsluitingsbescherming en verhoogt de stabiliteit van het instrument.
5Na het invoeren van de nominale parameters kunnen de transformatorverhouding, de foutwaarde en de kraanpositie van de kraanwisselaar automatisch worden gemeten, vooral voor de kraanwisselaar met asymmetrische kraan,de exacte positie van de transformator kraanwisselaar kan ook nauwkeurig worden gemetenEen kraanwisselaar die 99 kraanpunten kan meten.
6. Gebruik van 7-inch high-definition kleuren touchscreen LCD, modulair display, elke operatie stap heeft Chinese instructies, geen behoefte aan handleidingen, kijk gewoon naar de LCD instructies om de instrument operatie te voltooien.
7Het instrument heeft zowel print-output, U-schijf-interface en RS232-interface, wat handig is voor papierloos kantoor.
8Het neemt multifunctionele engineering plastic doos die resistent is tegen kou en temperatuur, is verzegeld en waterdicht, en is anti-drop en schok-proof, wat handig is voor veld experimenten.

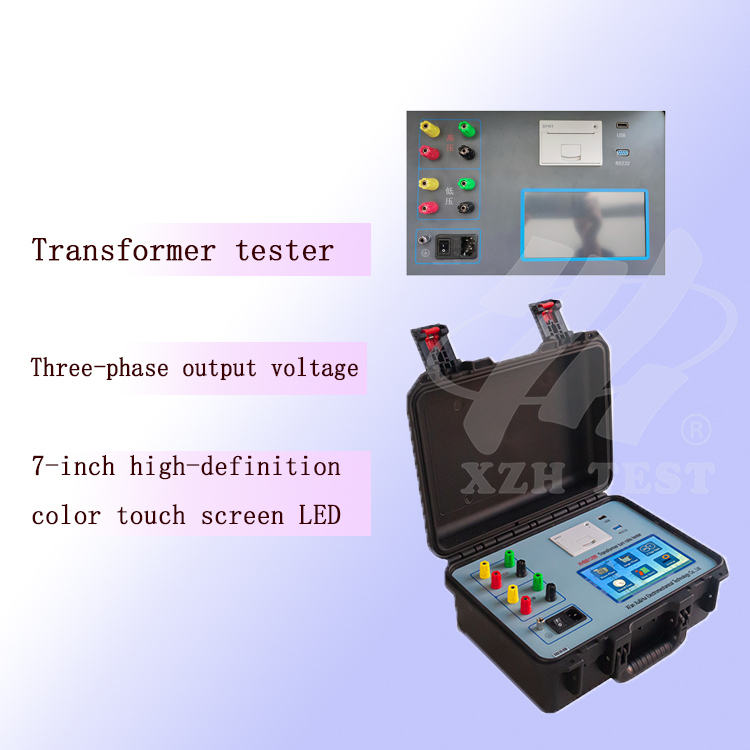

Inleiding van het panel


(1) Display: 7-inch hoogdefinitief kleuren touchscreen LCD, digitale achtergrondverlichting, operationele menu en testresultaten.
(2) Hoogspanningsterminal: verbind de gele, groene, rode en zwarte terminals van de testlijn en verbind de drie fasen a, b, c en o aan de hoogspanningszijde van de geteste transformator.
(3) Laagspanningsterminal: geel, groen, rood en zwart zijn aangesloten op drie fasen a, b, c en o aan de laagspanningszijde van de geteste transformator
(4) AC220V: stroominvoerpoort van de gehele machine, aangesloten op een AC220V-stroomtoevoer met een frequentie.
(5) Beschermende grondpost.
(6) Communicatie: seriecommunicatie
(7). USB: USB-opslag
(8) Printer: druk de testresultaten af na de meting.
Testinterface
Nadat het instrument is gestart, wordt de startinterface weergegeven zoals weergegeven in figuur Er zijn zes functieopties in de startinterface, waaronder zes functieopties:[driefasige meting], [eenfasemeter], [Z-type transformator], [tijdinstelling], [gegevensverzoek] en [systeeminstelling].

- - - - - - - - - - - - - -

Interface voor driefasige metingen

Klik op [driefasige meting] om de driefasige meetinterface in te voeren. Het tekstvak kan het bovenstaande toetsenbord weergeven en u kunt speciale waarden invoeren.De standaardwaarden kunnen worden gewijzigd door op de knop aan de rechterkant te drukken;
De instellingsmethoden voor eenfasige metingen, transformatoren van het type Z en driefasige metingen zijn in principe hetzelfde en worden niet herhaald;
De interface voor het voltooien van de test is weergegeven in de onderstaande figuur.

Nadat de test is voltooid, drukt u op de
[Terug] sleutel om terug te keren naar de startinterface,
[vorig] [volgende] u kunt historische gegevens bekijken en afdrukken;
[U-schijf] is bedoeld om de huidige gegevens op een USB-flashschijf op te slaan;
Je kunt de testgegevens afdrukken.
