Bij eenkernige hoogspanningskabels van 110 kV en hoger fungeert de metalen omhulsel als een elektrostatisch schild en als een terugkeerpad van de storingstroom.deze omhulsels worden in een door elkaar gebonden opstelling geconfigureerd door middel van verbindingsdozen met regelmatige tussenpozen langs de kabelroute, typisch om de 500-1000 meter voor een volledige transpositiecyclus.Elke verbindingskist verbindt de driefasen omhulsels in een specifiek rotatiemodel, waarbij bij tijdelijke overspanningsgebeurtenissen overspanningsbeperkers (SVL's) zijn geïnstalleerd om de omhulselisolatie te beschermen.

Dit systeem voor kruisverbindingen biedt een unieke testuitdaging: de schede is niet één enkele continue geleider van het ene uiteinde naar het andere.Maar een gesegmenteerd netwerk verbonden door middel van begraven linkboxenEen scharnierfout overal in dit netwerk, of het nu op de kabelbuis is, of in een linkbox.of over een SVL kan misleidende testresultaten opleveren wanneer deze alleen worden gemeten aan de kant van de kabelDe XHHD523L lost dit op door zowel de DC-stand te bieden als de mogelijkheid om te identificeren dat er een schermdefect bestaat,en de mogelijkheid om de stapspanning te bepalen om precies te bepalen waar in het gekruiste netwerk het defect zich bevindt..

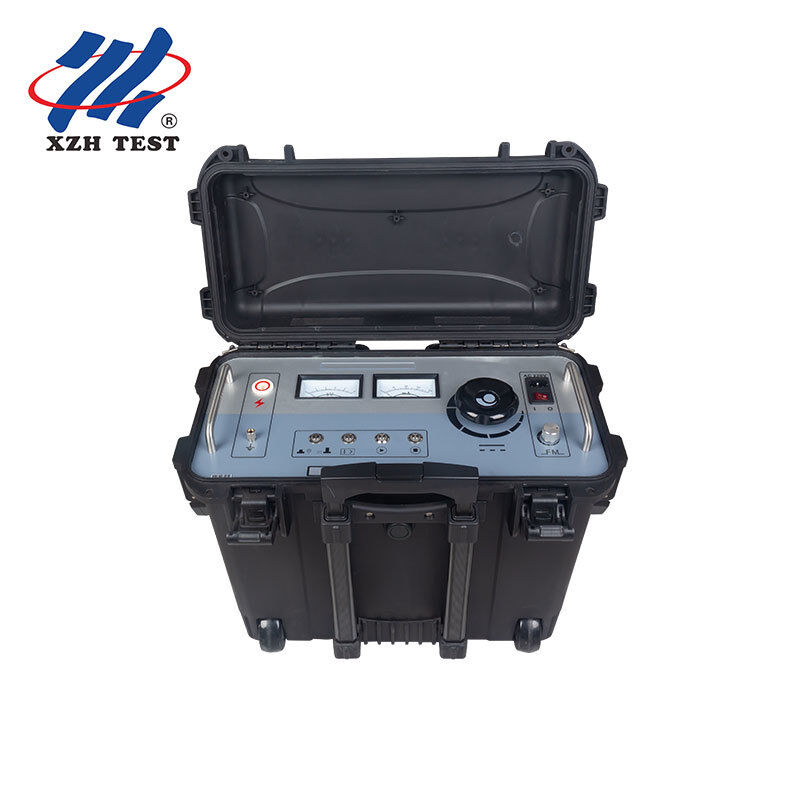

Het voorpaneel van de XHHD523L is in een van links naar rechts bewerkingsstroom aangelegd, waardoor de fout van de bediener tijdens de inzet in het veld tot een minimum wordt beperkt:

1. HV-uitgangsterminal:Speciale gelijkstroom-hoge-spanningsuitgangsverbinding voor de te testen kabelomhulsel
2. kV Voltmeter:Hoogspanningsuitgangsindicatie in realtime
3. mA Ammeter:Bewaking van de uitgangsstroom essentieel voor het opsporen van abnormale lekken tijdens de weerstandstests
4. System Fuse:220VAC voedingssluiting
5. AC-toevoer:IEC-aansluiting voor 220VAC-instrumentenvoeding
6. Stroomschakelaar:I = wisselstroom, 0 = uitschakeling
7. Frequentieaanpassing:Regelt de pulsuitslagfrequentie in locatie-modus (bereik 0,2 Hz-5 Hz)
8. Voltage aanpassing:De start in nulpositie moet volledig tegen de klok in gaan (de startknop licht op) voordat HV kan worden aangesloten.
9. HV Stopknop:Snijdt HV-uitgang en triggert automatische condensator ontlading.
10. HV Startknop:Effectief alleen wanneer de spanningsinstelling op nul staat (knop aan. Druk op om de HV-uitgang te activeren
11. Overstromingsbeschermingsschakelaar:Blauwe LED aan = overstromingsbescherming actief, LED uitgeschakeld = bescherming uitgeschakeld
12. Toetsknop:Rode LED = weerstandsspanningsmodus, groene LED = foutlocatie-modus.
13. Aardingskolom:Instrumentgrondslagpunt ️ moet vóór de bediening zijn aangesloten op geverifieerde stationsgrond

1. Isoleer en bereid voor:Sluit het kabelcircuit af en open de verbindingsdozen aan beide uiteinden van het geteste segment.Dit isoleert de schede sectie voor individuele beoordeling essentieel omdat een onderling verbonden gezond segment een fout in een aangrenzend segment kan maskeren
2. Identificatie van het segment:In elk toegankelijk linkvak, identificeer het omhulsel segment te worden getest.
3. DC-bestendige test:Sluit de XHHD523L aan op het geïsoleerde schermsegment. In standhoudingsmodus (rode LED) voeg 10kV gelijkstroom toe per GB50150-2006.
4. Foutbeoordeling:Als de weerstandstest slaagt (lek binnen de specificatie), registreer het resultaat en ga door met het volgende segment.
5. Modusschakelaar en locatie:Schakel over op locatie-modus (groene LED).Plaats de A-frame-ontvanger langs de kabelroute tussen de verbindingsdozen. De micro-ampere meter van de ontvanger leidt u naar de exacte foutpositie.
6. Opgraven en repareren:De stapspanningsmethode identificeert meestal het defect binnen een straal van 1 meter.en herhaal de gelijkstroomstandstest om het herstel te controleren

Voor een verwerkingsverantwoordelijke die verantwoordelijk is voor tientallen of honderden kilometers 110kV-500kV kabelcircuits,De gegevens over de toestand van de omhulsel zijn niet alleen een testresultaat, maar ook de belangrijkste indicator voor toekomstige onderhoudsuitgaven.Een kabel met een gecompromitteerde omhulsel is op een aftelling naar schermcorrosie, mogelijke schermonderbreking en eventueel gedwongen uitval.

• Basisgegevens voor inbedrijfstelling:Voor elk nieuw kabelcircuit bij overdracht basislijnen voor de integriteit van de omhulsel vaststellen, waarbij een referentie wordt gecreëerd voor alle toekomstige tests van preventief onderhoud
• Geplande preventieve testen:Jaarlijkse of tweejaarlijkse omhultestesten op in gebruik zijnde schakelingen om degradatietrends te detecteren voordat ze de tekortkomingsdrempels bereiken
• Doelgerichte reparaties:Wanneer een schedeldefect wordt vastgesteld,het nauwkeurig kunnen bepalen in plaats van een heel kabelgedeelte te vervangen reduceren van de reparatiekosten met een orde van grootte in vergelijking met blind graven of het vervangen van de hele kabel
