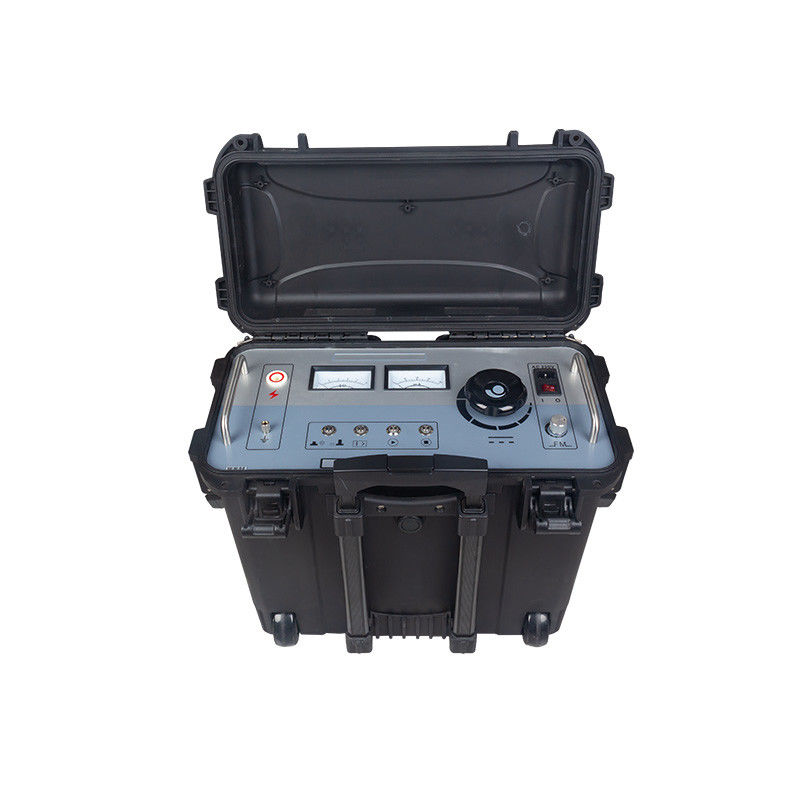

Draagbare localisator van het foutpunt van de ondergrondse HV-kabel

Met de volledige implementatie van de transformatie van het stedelijk net werden voor het eerst 110 kV XLPE-kabels aangetroffen door veel stroomvoorzieningskantoren, bouwpartijen en zelfs ontwerpeenheden.Vanwege tijdsbeperkingen en onvoldoende ervaring, hebben veel kabels de spanningstest (10kV/ 1min) niet doorstaan.

Op dit moment is het grootste deel van de buitenste omhulsel gemaakt van HDPE-omhulselmateriaal, dat de DC 25kV/5min-standspanningstest in de fabriek heeft doorstaan en de lekstroom zo laag is als tientallen μA.DaaromDe meeste defecten na de laying worden veroorzaakt door schade door externe krachten tijdens de laying, met inbegrip van bodemvulling en -bedekking.water in de aardingsbak- verslechtering van het oorspronkelijke defect; de vochtpenetratie van het gevormd deel van de aardingsdraad vermindert de isolatieweerstand, enz.;Soms omdat de kabel te diep is begraven of de omringende omstandigheden ingewikkeld zijn.Het is dus erg moeilijk te vinden en sommige gebreken kunnen na vele jaren niet worden opgelost, waardoor verborgen gevaren voor de werking ontstaan.

De uitgangsspanning van de foutdetector van de buitenste omhulsel van de hoogspanningskabel bedraagt 10 KV en minder.met inbegrip van de test voor de overdracht van de buitenste bekleding van de kabel en de preventieve test die geschikt zijn voor interconnectiesystemen en de foutlocatie van de buitenste bekleding van de kabel.

Het is belangrijk dat de Europese Unie de nodige inspanningen levert om het milieu te beschermen.10 kV-500 kVkabel voor één- en drie-kern hoogspannings- en ultra-hoogspanningskabelsgrondfouten in de buitenste omhulsel en grote lekstromenTegelijkertijd kan het 5kV-10kV uitvoeren op de buitenste omhulsels van hoogdichte polyethyleen- en polyvinylchloride-kabels,1 De minuut DC bestand tegen spanningstestis een speciaal apparaat dat nodig is voor het onderhoud van de kabelapparatuur van eenkern- en driekern-hogspannings- en ultrahogspanningskabels van 10kv-500kv,bedrijven voor de bouw van ultrahogspanningskabels, en verschillende bedrijven voor de transmissie en transformatie van elektriciteit.

Hoofdkenmerken

1 met automatische bescherming tegen overstroom, overspanning en oververhitting;

2 Het is veiliger en betrouwbaarder met bescherming tegen nulstart;

3 Uniek zelfontladingsontwerp, zolang de hoogspanningsuitgang wordt afgesneden, zal de hoogspanning zelf nul zijn;

4 met een intuïtief en helder display met dubbele aanwijzer van de stroom- en spanningsmeter;

5. Een-toets schakelaar tussen positioneringsmodus en weerstandspanning modus, die handig en snel is;

6 Er is geen blinde vlek in het testbereik;

7. De ontvangersgevoeligheid is verstelbaar, wat gemakkelijker is voor positionering;

8 De overstromingsbeschermingsschakelaarfunctie, de weerstandsspanningsmodus en de positioneringsmodus zijn handig te gebruiken.

Technische gegevens

1 Ingangsspanning: 220V (± 10%), 50Hz (± 2Hz);

2 Uitgangsspanning: 0 ~ 10 kV (vierkante golf) verstelbaar;

3 Uitgangsstroom: 0 ‰ 200 mA;

4 Uitgangscapaciteit: 2 kVA;

5 Frequentieaanpassing: Min: 0,2 Hz, Max: 5 Hz (bereik verstelbaar).

Samenstelling van het instrument

1 Foutlocator voor de buitenste bekleding van de kabel: een eenheid voor het opsporen van fouten of het testen van de spanning;

2 Hoogspanningsaansluitingslijn: verbind het hoogspanningsuitgangspunt van de gastheer met de kabelkern die wordt getest;

3 Krachtkabel: het werkkrachtkabel van het instrument;

4 Ontvanger: de eenheid die het signaal ontvangt wanneer de storing is vastgesteld;

5 veiligheidsbeveiliging: 8A veiligheidsbeveiliging wordt gebruikt, AC220V reserve veiligheidsbeveiliging voor het stroomsysteem;

6 Aarddraad: instrumentaarddraad;

7 Receptorklem: klemontvanger;

8 Een subrack: gebruikt bij de stappenspanningsmethode.

Verpakking

Inleiding tot de operationele interface

①Hoogspanningsuitgang: toegewijde DC-hoogspanningsuitgangsterminal;

②Voltmeter: hoogspanningsuitgangsspanning met kV-meter;

③Ampermeter: uitgangsstroom die de mA-meter aangeeft;

④"sluiting": de plaats waar de veiligheidsvoorziening van het 220 VAC-stroomvoorzieningssysteem is geïnstalleerd;

⑤stroomstop: werkstroomvoorziening van het instrument, 220 VAC aansluitpoort;

⑥Vermogensschakelaar: "I-versnelling" gebruikt AC220V-stroomvoorziening voor de stroomvoorziening van het systeem; "0-versnelling" wordt uitgeschakeld;

⑦Frequentieaanpassing in de positioneringsmodus: instellen van de pulsautofrequentie in de positioneringsmodus;

⑧Spanningsregeling: Na het starten van het apparaat moet u eerst de knop tegen de klok in de richting van het einde draaien.en vervolgens in de richting van de klokken wijzigen om de uitgang hoge spanning te verhogen van klein naar groot, en in tegen de klok in te stellen om de uitgangsspanning van groot naar klein te verlagen;

⑨Hoogspanningsstopknop: wanneer de test is voltooid of er sprake is van een afwijking, wordt op deze knop gedrukt om de hoogspanningsuitgang af te sluiten.het stopknoplampje is aan om aan te geven dat er een hoogspanningsuitgang is, en als het uitgeschakeld is, betekent dit dat er geen hoogspanningsuitgang is;

⑩Hoogspanningsstartknop: wanneer het startknoplampje aan is, betekent dit dat de spanning in de nulpositie is.Als de startknop licht is niet aan na het aanzetten van de schakelaar, stel de spanningsinstellingsknop in tegen de wijzerwijzer totdat het licht aan is. Als het licht aan is, drukt u op deze knop om het apparaat te starten en een hoge spanningsuitgang te genereren;

⑪Overstromingsbeschermingsschakelaar: wanneer het blauwe licht aan is, wordt de overstromingsbescherming ingeschakeld en wanneer het blauwe licht uit is, wordt de overstromingsbescherming uitgeschakeld.

⑫de knop voor de schakelaar van de positie-/weerstandspanningsfunctie: wanneer het rode licht aan is, is dit de weerstandspanningsfunctie, en wanneer het groene licht aan is, is dit de positie-functie;

⑬Grondkolom: grondpunt van het instrument, veiligheidsbescherming;

1. Micro-ampere meter: geeft de grootte en richting van het signaal aan

2. Signal: de ingangsinterface van het signaal wordt gebruikt om het A-frame of de ontvangstklem aan te sluiten;

3. nulregeling: de referentiebasis van het regelsignaal in de "I"-modus; het werkt niet in de "II"-modus;

4- Aanpassing: aanpassing van de amplitude van het signaal;

5. versnellingsschakelaar: "0" versnelling betekent uitschakelstand;

"I" -bestand kan worden gebruikt in de teststand van de stappenspanning en de teststand van de ontvangende klem;

Het is geschikt voor de testomgeving met een zwak signaal (met versterkingscircuit in de binnenkant);

De banden van de banden moeten in de volgende standen worden aangebracht:

Het is geschikt voor testomgevingen met een sterk invoersignaal (binnen geen versterkercircuit);

Test ter plaatse
